RT 800 Aplikácia PLC: proces miešania

RT 800 Aplikácia PLC: proces miešania

  • trenažér pre riadenie diskontinuálnych miešacích procesov pomocou PLC
  • použitie štandardných priemyselných komponentov
  • kapacitné spínače priblíženia ako snímače hladiny
  • vstavaný napájací zdroj na napájanie všetkých komponentov a PLC
  • plánovanie a implementácia procesu miešania riadeného PLC
  • zoznámenie sa s pojmami a symbolmi
  • prezentácia okruhov
  • test funkčnosti všetkých snímačov a akčných členov
  • nastavenie citlivosti kapacitných bezdotykových spínačov
  • postup pripojenia PLC
  • spolu s modulom PLC : výkon komplexných riadiacich funkcií PLC na komplexnom príklade z oblasti procesného inžinierstva
  • diskontinuálne dávkovanie a miešanie

1 tréner
1 sada inštruktážneho materiálu

voliteľné

Modul PLC IA 130

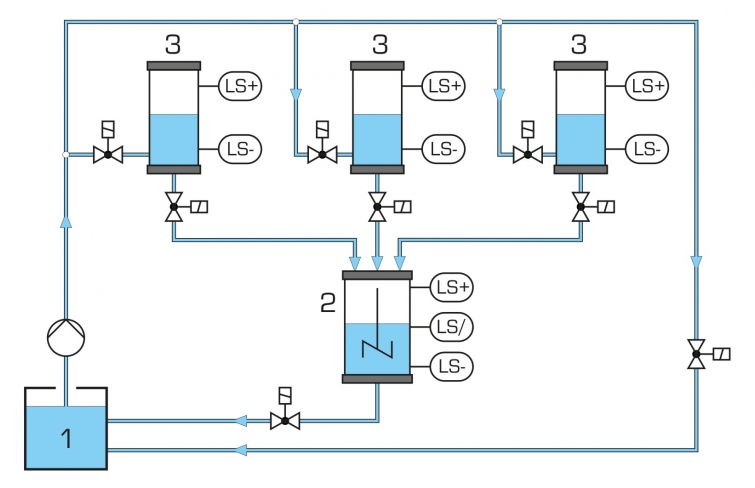

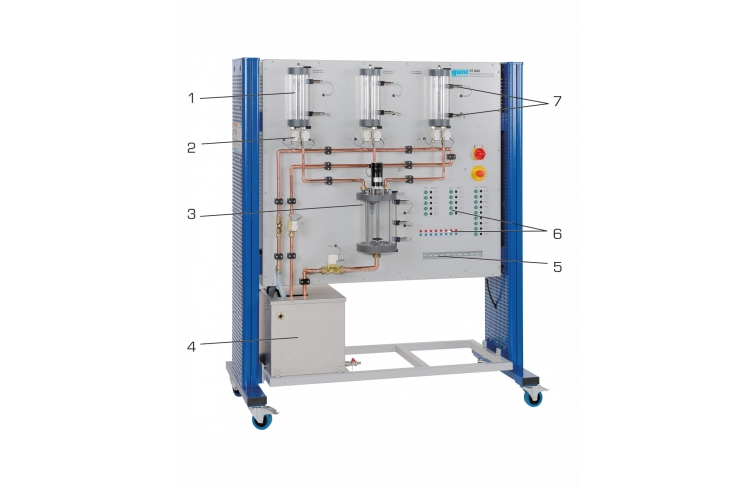

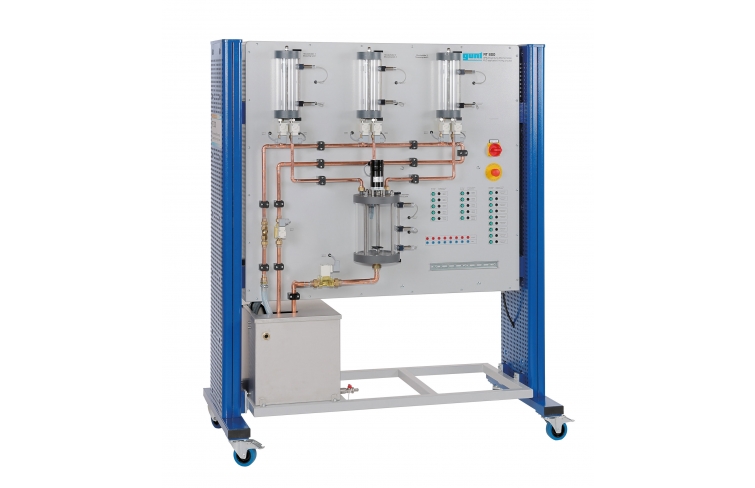

Tento trenažér pre aplikácie PLC možno použiť na vytváranie komplexných riadiacich funkcií PLC z oblasti procesného inžinierstva, najmä pre procesy zahŕňajúce dávkovanie a miešanie. Systém pozostáva zo základného rámu so zásobníkom, odstredivého čerpadla a panelu, na ktorom sú prehľadne rozložené všetky komponenty. Čerpadlo dodáva vodu do troch nádrží, ovládaných pomocou solenoidových ventilov. Hladina vody v troch nádržiach je monitorovaná kapacitnými bezdotykovými spínačmi s nastaviteľnou citlivosťou. Kvapalina z troch nádrží sa môže spolu zmiešať v nasledujúcej miešacej nádrži. Miešacia nádrž je vybavená aj tromi bezdotykovými spínačmi. Miešací stroj pomáha procesu miešania. Všetky nádrže sú priehľadné, takže procesy dopravy a miešania sú jasne pozorovateľné.

Trenažér je vybavený panelom s laboratórnym konektorom, pomocou ktorého môže PLC spracovať signály z kapacitných bezdotykových spínačov a všetky solenoidové ventily možno individuálne ovládať. Môžu byť použité PLC systémy od rôznych výrobcov. Na prednom paneli modelu je k dispozícii lišta, ktorá umožňuje pripojenie PLC . Hoci PLC nie je súčasťou balenia, fungovanie systému je možné skontrolovať aj bez neho. Odporúčame použiť PLC modul IA 130 .

Objednávacie číslo: 080.80000

Špecifikácia
  1. jasne navrhnutý školiteľ ako základ pre použitie PLC v aplikácii riadenia procesov zahŕňajúcich miešacie procesy
  2. priehľadná miešacia nádrž s 3 kapacitnými bezdotykovými spínačmi na sledovanie hladiny
  3. 3 priehľadné meracie nádrže, každá s 2 kapacitnými bezdotykovými spínačmi
  4. dávkovanie z 3 meracích nádrží do zmiešavacej nádrže cez solenoidové ventily
  5. miešanie pomocou miešacieho stroja v miešacej nádrži
  6. signály bezdotykového spínača spracované PLC cez panel laboratórnych konektorov
  7. ovládanie 8 solenoidových ventilov, čerpadla a miešadla aj pomocou PLC cez panel laboratórnych zdvihákov
  8. kapacitné bezdotykové spínače s nastaviteľnou citlivosťou
  9. uzavretý vodný okruh s odstredivým čerpadlom a zásobníkom z nehrdzavejúcej ocele
  10. napájanie všetkých komponentov a PLC pomocou vstavaného zdroja
Technické dáta

Odstredivé čerpadlo (ponorné čerpadlo)

  • príkon: 430W
  • max. prietok: 150L/min
  • max. hlava: 7m

Nádrže

  • Zásobná nádrž: 70L
  • 3 odmerné nádoby: každá 150 0 ml
  • zmiešavacia nádrž: 7L

Kapacitné bezdotykové spínače, NO kontakty
2/2-cestné solenoidové ventily 6x DN8, 1x DN20, 1x DN15
Napájací zdroj: 24VDC, 8A


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1618x792x1903 mm
Hmotnosť: cca. 223 kg

Objednávacie číslo: 080.80000
