RT 580 Riadiace systémy a zisťovanie porúch

RT 580 Riadiace systémy a zisťovanie porúch

zrkadlenie obrazovky je možné na rôznych koncových zariadeniach

zrkadlenie obrazovky je možné na rôznych koncových zariadeniach

  • praktická kontrola hladiny, prietoku a teploty vrátane simulácie typických porúch cez PLC

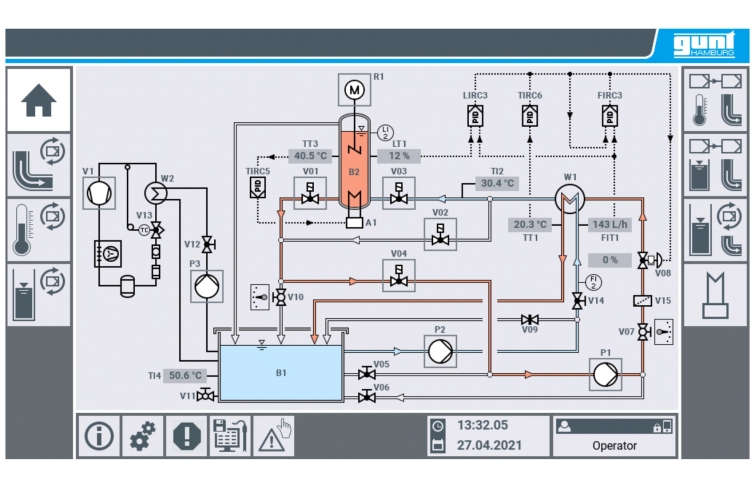

  • ovládanie a konfigurácia zariadenia prostredníctvom dotykovej obrazovky

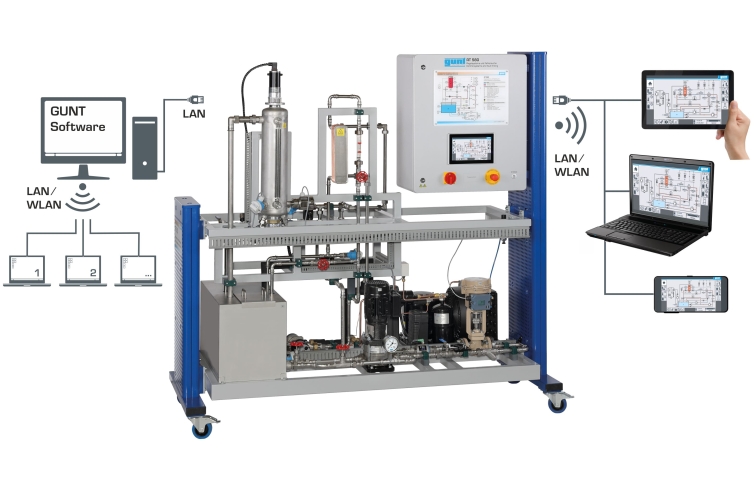

  • integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky na ďalších koncových zariadeniach: PC, tablet, smartfón
  • chladiaci systém pre nezávislý prívod chladu
  • oboznámenie sa s komponentmi priemyselnej riadiacej slučky
  • nastavenie, parametrizácia a konfigurácia na regulátore
  • optimalizácia nastavení regulátora
  • kontrola úrovne
  • regulácia prietoku
  • ovládanie teploty
  • kaskádové ovládanie
    • hladina – prietok
    • teplota – prietok
  • vykreslenie krokových odpovedí
  • hľadanie chýb
  • zrkadlenie obrazovky: zrkadlenie používateľského rozhrania na koncových zariadeniach
    • navigácia v menu nezávisle od používateľského rozhrania zobrazeného na dotykovej obrazovke
    • rôzne užívateľské úrovne dostupné na koncovom zariadení: na pozorovanie experimentov alebo na obsluhu a kontrolu

1 tréner, 1 softvér GUNT
1 sada inštruktážneho materiálu

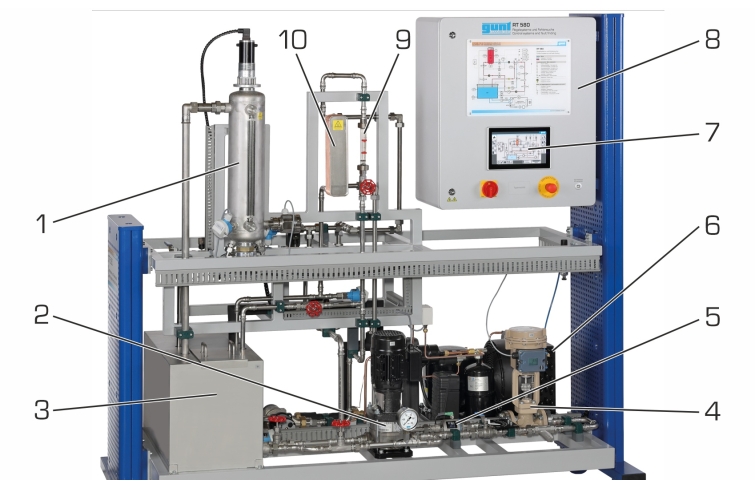

RT 580 umožňuje praktické učenie sa v riadení troch riadených premenných, ktoré sú bežné v procesnom inžinierstve.

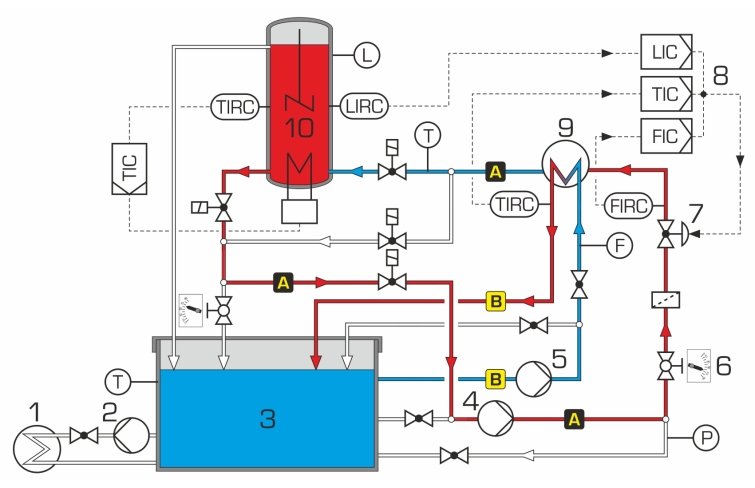

Na reguláciu hladiny a prietoku slúži okruh so zbernou nádržou, čerpadlom a odmernou nádržou. Ako pohon sa používa pneumatický regulačný ventil. Na výstupe z nádrže je ventil, ktorý generuje poruchovú premennú pri regulácii hladiny. Kaskádové riadenie je možné, pričom hladina v nádrži je riadená prostredníctvom prietoku.

Na reguláciu teploty sa používajú dva okruhy. Chladiaci systém ochladzuje vodu v zbernej nádrži. Čerpadlo cirkuluje vodu cez výmenník tepla (chladiaci okruh). Ohrievač ohrieva vodu v odmernej nádrži. Ďalšie čerpadlo tiež cirkuluje teplú vodu cez výmenník tepla. Vo výmenníku tepla sa ohrieva voda v chladiacom okruhu. Regulovanou veličinou je teplota vody v chladiacom okruhu po zahriatí vo výmenníku tepla. Pohon je pneumatický regulačný ventil, ktorý upravuje prietok teplej vody. Na reguláciu teploty je možné aj kaskádové ovládanie.

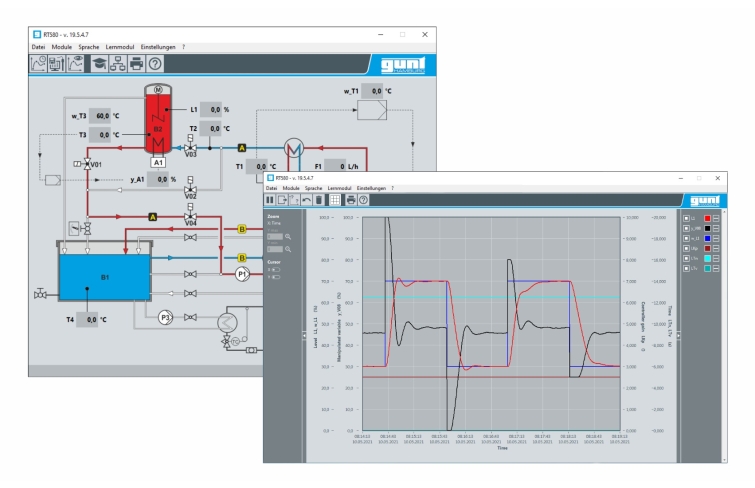

Trenažér je vybavený komplexnou škálou funkcií na meranie, riadenie a prevádzku, ktoré sú riadené PLC : monitorovanie bezpečnostných zariadení (napr. odpojenie pri nedostatku vody chrániace ohrievač), simulácia typických porúch (napr. porucha snímačov alebo prerušenia káblov) a tri regulátory, ktoré možno použiť ako primárny regulátor (master) a sekundárny regulátor (slave) pri implementácii kaskádového riadenia. Dotykový displej zobrazuje namerané hodnoty a prevádzkové stavy a možno ho použiť na ovládanie trenažéra. Pomocou integrovaného smerovača je možné trenažér alternatívne ovládať a ovládať cez koncové zariadenie. Používateľské rozhranie je možné zobraziť aj na ďalších koncových zariadeniach (zrkadlenie obrazovky). Namerané hodnoty je možné interne uložiť cez PLC . Prístup k uloženým nameraným hodnotám je možný z koncových zariadení. Prostredníctvom priameho LAN pripojenia je možné namerané hodnoty preniesť aj do PC, kde ich možno analyzovať pomocou softvéru GUNT .

Objednávacie číslo: 080.58000

Špecifikácia
  1. ovládanie hladiny, prietoku, teploty a kaskádové ovládanie

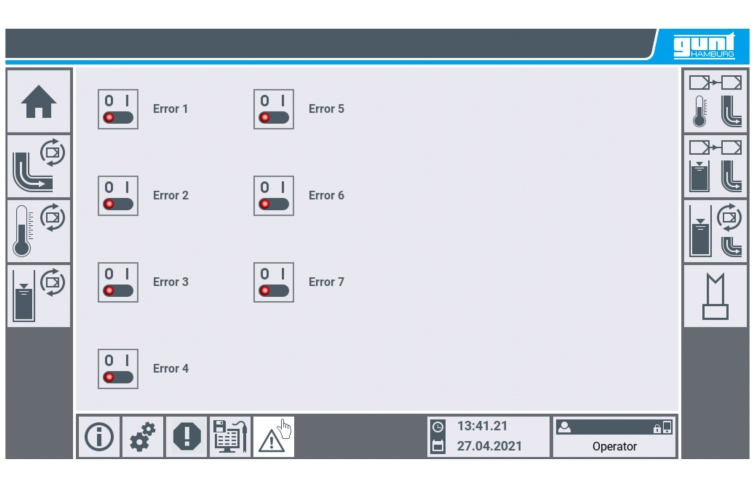

  2. PLC : 3 integrované ovládače, monitorovanie bezpečnostných zariadení, 7 simulovaných porúch; ovládanie a konfigurácia zariadenia prostredníctvom dotykovej obrazovky
  3. integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky: zrkadlenie používateľského rozhrania až na 5 koncových zariadeniach
  4. hlavný okruh so zbernou nádržou, odmerná miešaná nádrž s ohrievačom, pneumatickým regulačným ventilom a odstredivým čerpadlom
  5. chladiaci okruh s čerpadlom, výmenníkom tepla a rotametrom
  6. chladiaci systém a čerpadlo na chladenie vody v zbernej nádrži
  7. pneumatický regulačný ventil v hlavnom okruhu ako pohon všetkých ovládacích prvkov
  8. Senzory na meranie riadených veličín; hladina, prietok a teplota
  9. zber dát cez PLC do internej pamäte, prístup k uloženým nameraným hodnotám cez WLAN s integrovaným routerom/ LAN pripojením do vlastnej siete zákazníka
  10. Softvér GUNT na zber dát cez LAN pod Windows 10
  11. chladivo R513A, GWP : 631
Technické dáta

Nádrže

  • miešaná nádrž s vodným kameňom: cca. 10L
  • zberná nádrž: cca. 75 l

Odstredivé čerpadlo hlavného okruhu

  • max. prietok: cca. 4500 l/h
  • max. hlava: cca. 14 m

2 čerpadlá, chladiaci okruh a chladiaci systém

  • max. prietok: cca. 2800 l/h
  • max. hlava: cca. 4 m

Výkon ohrievača: cca. 2 kW

PLC : Eaton XV-303

  • 3 integrované regulátory parametrizovateľné ako P, PI alebo PID regulátor

Chladivo: R513A, GWP : 631

  • objem náplne: 2300 g
  • CO 2 -ekvivalent: 1,5t


Meracie rozsahy
  • úroveň: 1x 0…600 mm
  • prietok: 1x 0…2300L/h
  • teplota: 4x 0…100°C
  • tlak: 1x 0…2,5 bar

230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza
230V, 60Hz, 3 fázy; UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 2040x800x2000 mm; Hmotnosť: cca. 320 kg

Vyžaduje sa pre prevádzku

stlačený vzduch: 2…4bar; 25…50 l/min
Odporúča sa PC s Windows

Objednávacie číslo: 080.58000

Vedomosti
plagát
Vzdialené vzdelávanie - Zrkadlenie obrazovky: pripojenie, zrkadlenie, zber dát Pdf
Vzdialené vzdelávanie - Softvér schopný siete: pripojenie pre zariadenia s WLAN routerom Pdf
Riadiaca technika od základných po pokročilé Pdf
Video
dojmy
RT 580

Objednávacie číslo: 080.58000
