MT 157 Montážne cvičenie: klapka a spätná klapka

MT 157 Montážne cvičenie: klapka a spätná klapka

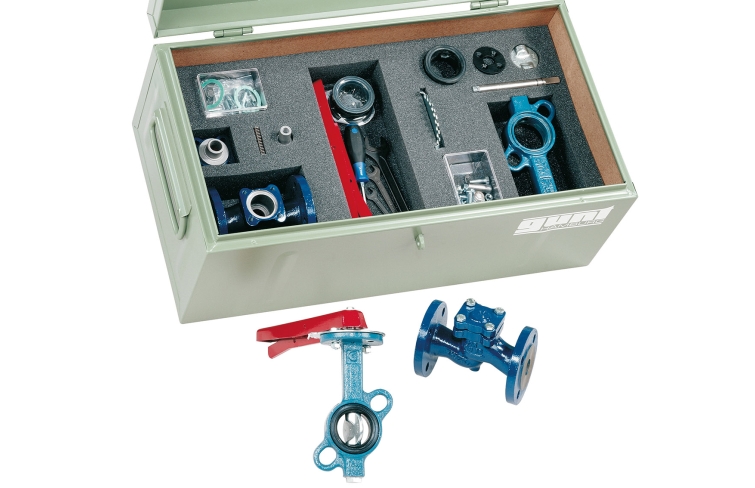

Na obrázku je znázornená skrinka na náradie so súpravami a náradím. V popredí sú ventily a armatúry, ako sú zostavené zo súprav.

Na obrázku je znázornená skrinka na náradie so súpravami a náradím. V popredí sú ventily a armatúry, ako sú zostavené zo súprav.

  • praktické cvičenie založené na montáži škrtiacej klapky a spätnej klapky
  • časť GUNT Practice Line na montáž, údržbu a opravy
  • konštrukcia a funkcia škrtiacej klapky
  • konštrukcia a funkcia spätného ventilu
  • montáž a demontáž, a to aj na účely údržby a opráv
  • výmena komponentov (napr. tesnenia)
  • porovnanie 2 rôznych ventilov a armatúr
  • čítanie a pochopenie technických výkresov a prevádzkových pokynov
  • spolu s testovacou stanicou ventilov a armatúr MT 162
    • skúška tesnosti zmontovaného ventilu

1 súprava (škrtiaci ventil)
1 súprava (spätný ventil)
1 sada nástrojov
1 sada malých dielov
1 box na náradie s penovou vložkou
1 súbor inštruktážneho materiálu, ktorý pozostáva z: technického popisu systému, kompletného súboru výkresov so zoznamom dielov, popisu montážnych a demontážnych sekvencií, aj vo vzťahu k opravám

voliteľné

MT 162 Testovacia stanica hydraulických ventilov a armatúr

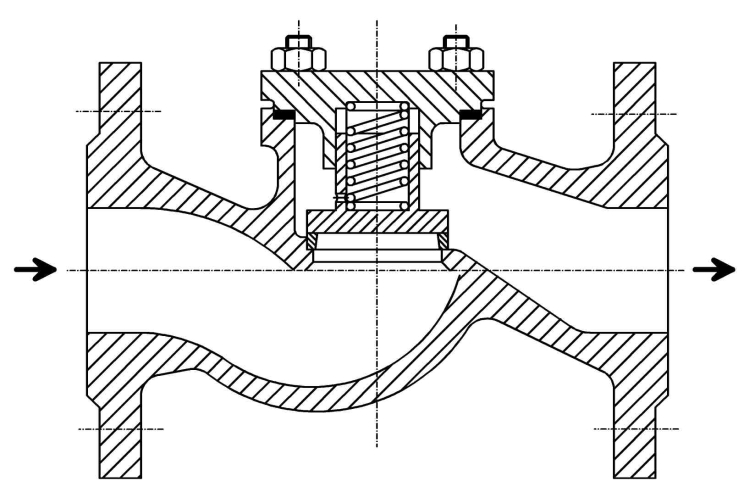

Spätné ventily sa používajú tam, kde nie je povolená reverzácia prietoku. Musia úplne utesniť spätný smer a zároveň poskytovať najnižší možný odpor v smere toku dopredu. Ak tlakový rozdiel média klesne pod hodnotu určenú silou pružiny, ventil sa uzavrie. Spätné ventily sú inštalované v potrubiach a musia sa uzavrieť, ak tlak klesne alebo sa vyskytne vysoký protitlak. Sú z veľkej časti bezúdržbové a málo opotrebiteľné.

Klapkové ventily sú inštalované v potrubiach čerpacích staníc vody a filtračných systémov; v chladiacich okruhoch elektrárne; v chemickom priemysle pre technologickú vodu vrátane kyslých a alkalických médií; a v čističkách odpadových vôd. Tesnia proti kvapkaniu ako posúvače a zaberajú málo miesta, pretože sú zvyčajne podobné veľkosti ako prierez potrubia.

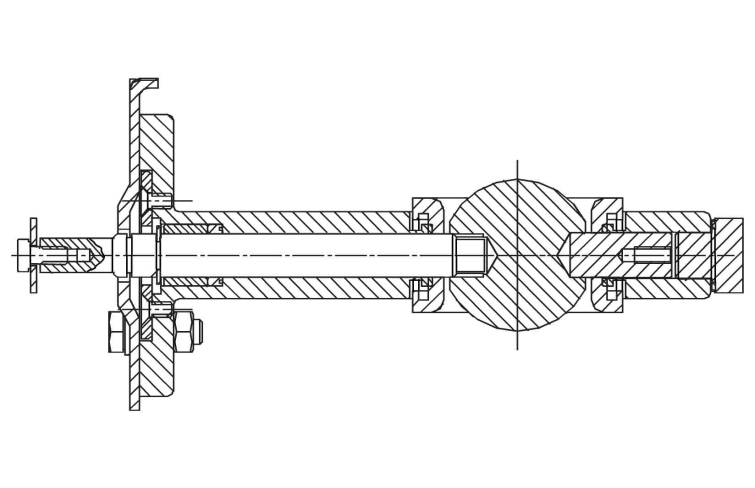

Klapkové klapky sú konštruované pre ultra veľké menovité šírky (DN5300). Ich prevádzkový tlak je bežne v rozsahu 4…16 bar. Klapkové klapky môžu byť ovládané ručne, elektromotorom cez segment čelného ozubeného kolesa alebo závitovkového kolesa alebo hydraulickým piestom. Ventil sa uzatvára otočením hriadeľa o 90°.

Cvičná súprava MT 157 je súčasťou GUNT Practice Line pre montáž, údržbu a opravy určené pre školenia na technických školách a vo firemných školiacich strediskách. Úzke prepojenie medzi teóriou a praxou je kľúčom k obsahu vzdelávania.

MT 157 umožňuje montáž a demontáž dvoch typických priemyselne relevantných ventilov a armatúr. Žiaci sa zoznámia so všetkými komponentmi a ich režimami činnosti. Diely sú prehľadne rozložené a dobre chránené v skrinke na náradie. Precvičuje sa systematická montáž a demontáž ventilov a armatúr. Sprievodný materiál podrobne popisuje jednotlivé kroky montáže a poskytuje ďalšie informácie o oblastiach použitia, prevádzkovom režime a konštrukcii ventilov a armatúr.

Objednávacie číslo: 051.15700

Špecifikácia
  1. učebný koncept pre montážne cvičenia na ventiloch a armatúrach
  2. škrtiaca klapka s ručným nastavovaním, ako súprava dielov
  3. typický spätný ventil, ako súprava dielov
  4. kompletná súprava montážneho náradia
  5. časti ventilov a nástroje umiestnené v skrinke na náradie z oceľového plechu
  6. časť GUNT Practice Line na montáž, údržbu a opravy
Technické dáta

Klapkový ventil s prírubovými spojmi

  • DN40, PN16
  • materiály: puzdro: sivá liatina; disk, hriadele: nehrdzavejúca oceľ; rukáv: guma; ručná páka: hliník; krík: bronz

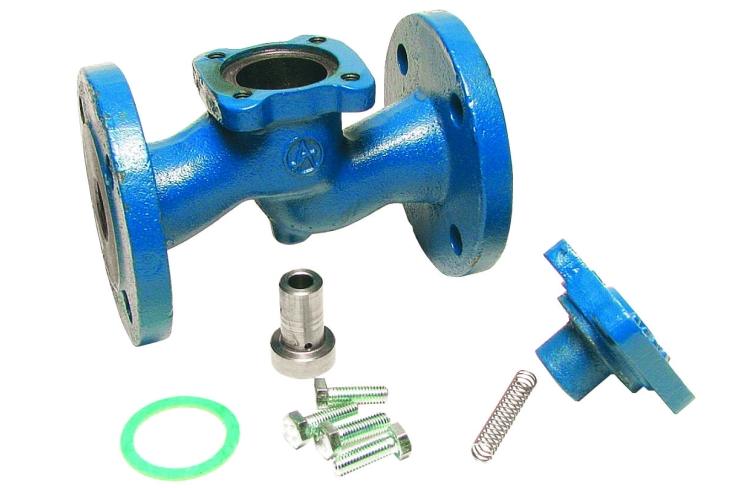

Spätný ventil s prírubovým pripojením:

  • DN25, PN16
  • materiály: puzdro: sivá liatina; kužeľ, pružina: nehrdzavejúca oceľ; ploché tesnenie: grafit

Rozmery a hmotnosť

DxŠxV: 720x360x310mm (skrinka na náradie)
Hmotnosť: cca. 35 kg
