TZ 100 Technické kreslenie: trojrozmerné zobrazovanie

TZ 100 Technické kreslenie: trojrozmerné zobrazovanie

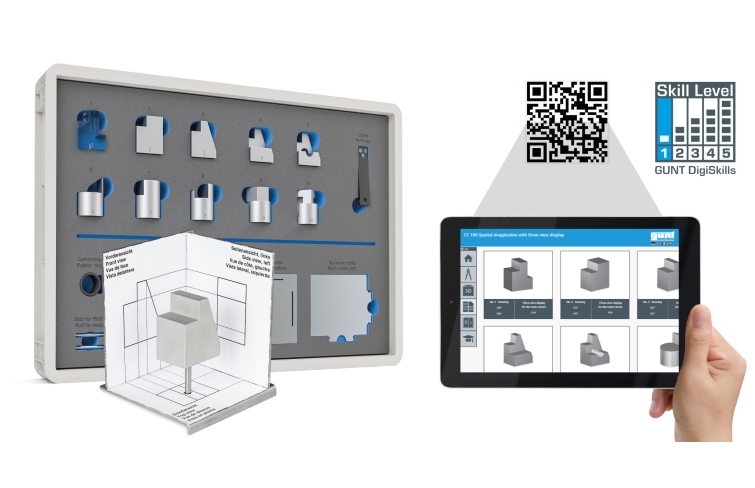

Obrázok zobrazuje zariadenie a GUNT Media Center na tablete (nie je súčasťou dodávky).

Obrázok zobrazuje zariadenie a GUNT Media Center na tablete (nie je súčasťou dodávky).

  • oboznámenie sa s trojpohľadovým zobrazením ako základným princípom strojárskeho kreslenia
  • krok za krokom rozvoj priestorového myslenia: od konkrétnej situácie až po abstraktné zobrazenie v inžinierskom výkrese
  • meracie cvičenia
  • rozvíjať digitálne zručnosti
    • získavanie informácií z digitálnych sietí a ich získavanie z digitálnych sietí
    • používať digitálne vzdelávacie médiá, spoznávať Web Based Training ( WBT ) a používať ich
    • využívať asistenčné, simulačné, diagnostické alebo vizualizačné systémy, napr. QR kódy, CAD prehliadač

1 sada s 10 geometrickými modelmi
3 kovové povrchy na nastavenie rohu miestnosti
1 tyč na uchytenie modelov
1 dierovač na papier
1 online prístup do GUNT Media Center s inštruktážnym materiálom, vrátane kompletnej sady nákresov
1 úložný systém s penovou vložkou

  • modelová súprava na rozvoj priestorovej predstavivosti
  • základy trojpohľadového displeja
  • súčasťou vzdelávacích projektov GUNT DigiSkills
  • multimediálne inštruktážne materiály: súbory PDF , DXF , súbory STEP

Aby bolo možné dostatočne opísať priestorové teleso a tým splniť základný princíp presnej replikácie a opakovateľnej produkcie, je zvyčajne potrebných niekoľko pohľadov na teleso. Na tento účel sú telesá zobrazené v troch rovinách: čelný pohľad, bočný pohľad a pôdorys alebo spodný pohľad.

Prezentácia sa riadi pevne stanovenými pravidlami, ktoré sú definované v štandardoch. Aj pri jednoduchých telesách vyžaduje prezentácia v troch rovinách značnú mieru abstrakcie a priestorovej predstavivosti zo strany študentov. Táto schopnosť je predpokladom pre tvorbu a interpretáciu technických výkresov alebo náčrtov a vyučuje sa pomocou geometrických modelov.

Učebný projekt GUNT DigiSkills 1 zahŕňa rôzne sady modelov, od jednoduchého geometrického modelu až po modely s reálnou funkciou. Modelová sada TZ 100 poskytuje vzdelávací koncept pre úvod do oblasti „Deskriptívnej geometrie“.

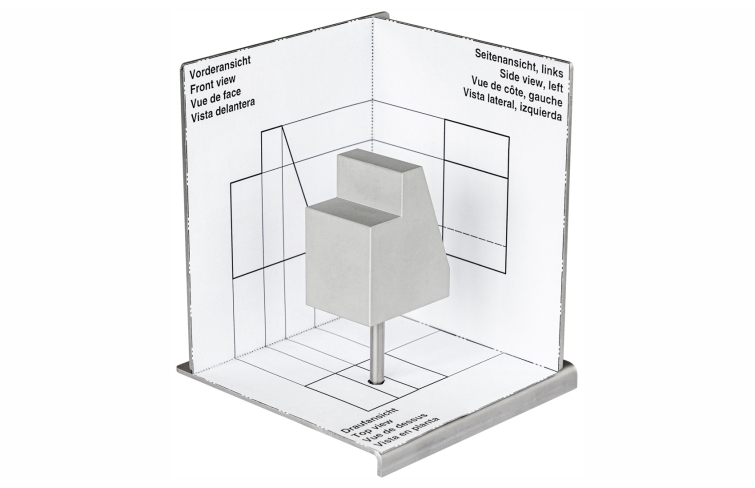

Modely drží roh miestnosti pre multiview projekciu, ktorý sa skladá z troch plôch. Príslušný pohľad sa vloží do každej plochy rohu miestnosti, aby bolo možné priame porovnanie medzi modelom (obrobkom) a výkresom.

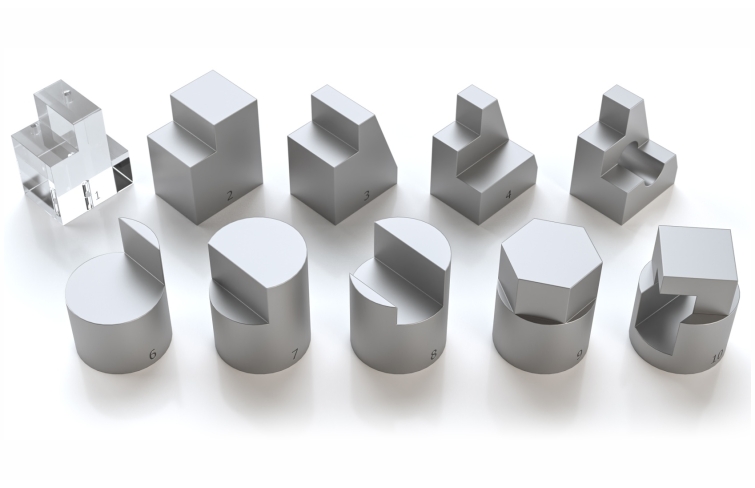

Celkovo je zahrnutých desať modelov rôznej náročnosti. Jeden model je vyrobený z akrylu, aby sme rozvinuli pochopenie skrytých hrán. Ostatné modely sú vyrobené z hliníka.

Modely sú vyrobené precízne, takže je možné vykonávať aj meracie cvičenia. Všetky diely sú prehľadne usporiadané v úložnom systéme. Viacero úložných systémov je možné stohovať na seba, aby sa ušetrilo miesto.

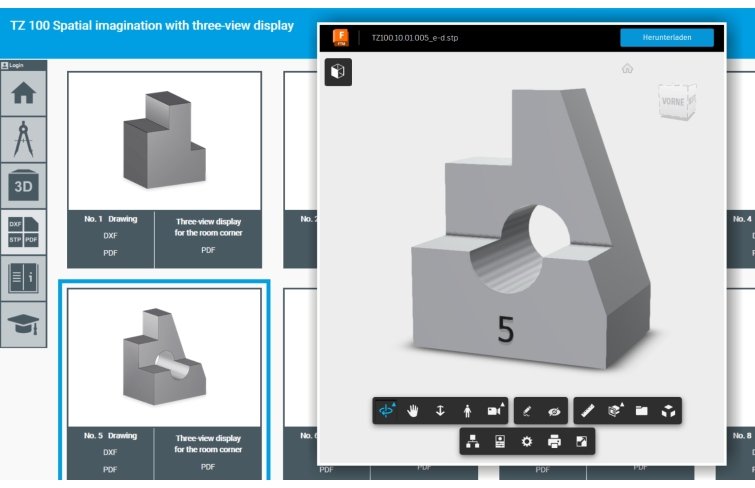

Súčasné didaktické multimediálne inštruktážne materiály sú dostupné online v GUNT Media Center. Základným prvkom je kompletná sada výkresov vo forme súboru ( DXF , STEP , PDF ) pre každý model. Výber rôznych pracovných listov s riešeniami dopĺňa učebný materiál.

Objednávacie číslo: 050.10000

Špecifikácia
  1. súbor modelov z disciplíny deskriptívna geometria na rozvoj priestorovej predstavivosti
  2. úvod do strojárskeho kreslenia
  3. presná výroba modelov umožňuje meracie cvičenia
  4. roh miestnosti zložený z troch plôch pre multiview projekciu
  5. 9 hliníkových geometrických modelov; valcové a hranolové tvary
  6. 1 model vyrobený z akrylu
  7. skladovací systém pre diely
  8. multimediálne inštruktážne materiály: súbory PDF , DXF , súbory STEP
  9. online prístup do GUNT Media Center
  10. časť GUNT DigiSkills: vertikálne vyučovanie digitálnych zručností v komplexných vzdelávacích projektoch
Technické dáta

5 prizmatických modelov

  • DxŠxV: 40x30x50 mm
  • materiál: hliník, povrch eloxovaný

4 valcové modely

  • Ø x V: 40 x 50 mm
  • materiál: hliník, povrch eloxovaný

1 priehľadný model

  • DxŠxV: 40x30x50 mm
  • materiál: akryl

Roh izby s 3 kovovými povrchmi

  • DxŠxV: 100x100x100 mm

Rozmery a hmotnosť

DxŠxV: 600x400x100mm (úložný systém)
Hmotnosť: cca. 3 kg

Objednávacie číslo: 050.10000
