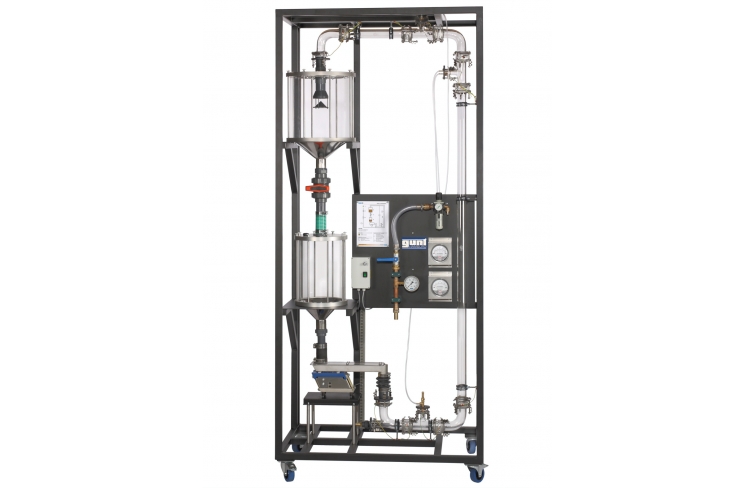

CE 250 Pneumatický dopravník

CE 250 Pneumatický dopravník

  • osvojiť si základný princíp a spôsob fungovania pneumatického dopravníkového systému
  • pozorovanie rôznych transportných stavov v závislosti od obsahu pevných látok a rýchlosti vzduchu
  • stanovenie rýchlosti suspenzie pevnej látky
  • stanovenie obsahu tuhých látok v toku
  • tlaková strata v závislosti od obsahu pevných látok a rýchlosti vzduchu

1 tréner
4 trysky
1 balenie plastového granulátu (PP; 30 kg)
1 sada príslušenstva
1 sada inštruktážneho materiálu

  • pneumatické tlakové zdvíhanie pevných látok vo vertikálnej trubici
  • priehľadné rúrky a nádrže na pozorovanie rôznych prepravných stavov
  • praktické experimenty v laboratórnom meradle

Pneumatické dopravníky možno použiť na prepravu rozptýlených pevných látok na veľké vzdialenosti v potrubiach.

Pevná látka je dopravovaná z napájacej nádrže cez vibračný žľab do prúdu vzduchu. Vymeniteľný injektor rozptyľuje pevnú látku v prúde vzduchu. Prúd vzduchu transportuje pevnú látku v trubici nahor. Preprava končí v zbernej nádrži.

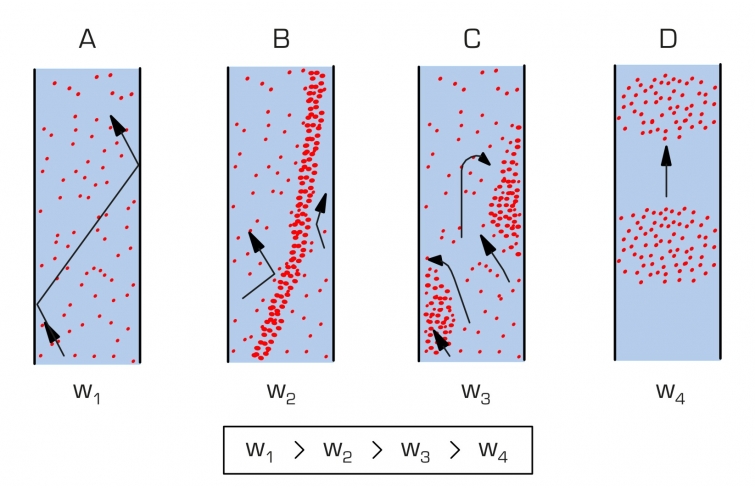

V závislosti od rýchlosti a obsahu pevných látok v prúde vzduchu môžu nastať rôzne transportné stavy. Pri vysokých rýchlostiach sa tuhá látka rovnomerne rozptýli po priereze skúmavky (transport zriedenej fázy). Ak sa rýchlosť zníži, na stene trubice sa vytvoria vlákna a guľôčky, ktoré potom skĺznu nadol v dôsledku ich vyššej rýchlosti usadzovania. Vlákna a guľôčky sa opäť rozpadajú v prúde vzduchu a reformujú sa. Zníženie rýchlosti pod rýchlosť usadzovania jednotlivých častíc vedie v konečnom dôsledku k transportu zátky. Cez priehľadnú trubicu je možné pozorovať rôzne transportné stavy.

Na identifikáciu tlakovej straty a rýchlosti prúdenia sú na všetkých relevantných miestach k dispozícii meracie body. Rýchlosť prúdenia vzduchu sa nastavuje regulátorom tlaku. Prietok tuhej hmoty je možné nastaviť pomocou hádzania vibračného žľabu na potenciometri. Stlačený vzduch musí byť dodávaný z laboratórneho zdroja.

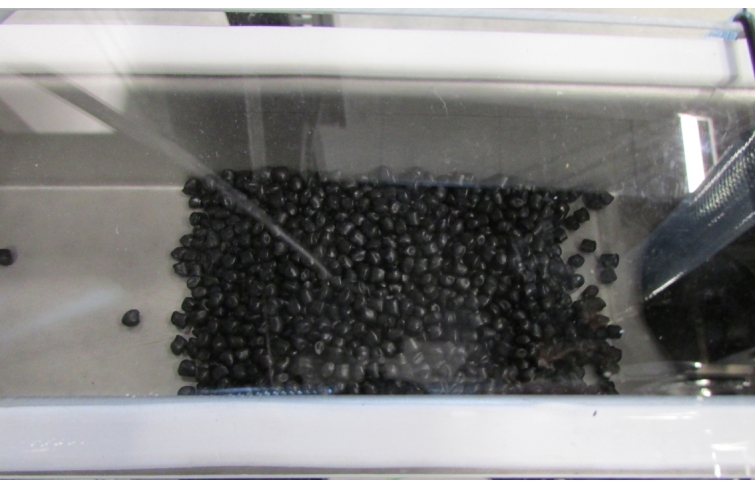

Ako pevnú látku sa odporúča použiť hrášok alebo plastový granulát.

Objednávacie číslo: 083.25000

Špecifikácia

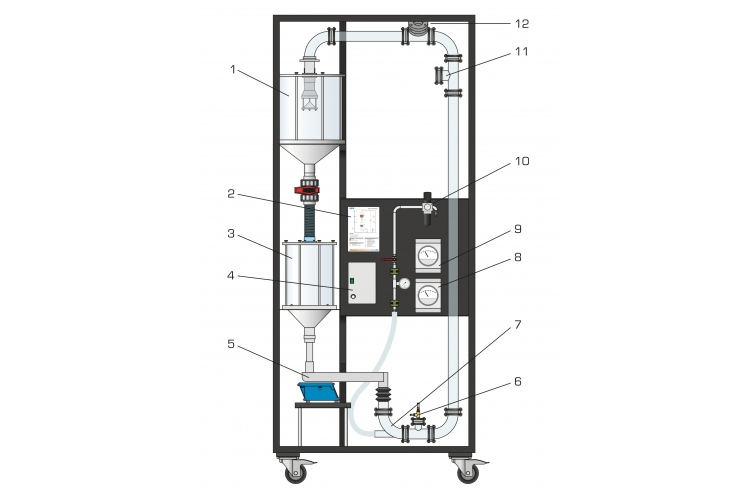

  1. pneumatické tlakové zdvíhanie pevných látok vo vertikálnej trubici
  2. privádzanie pevných látok do prúdu vzduchu cez vibračný žľab s nastaviteľným dosahom
  3. 4 vymeniteľné vstrekovače na rozptýlenie podávaného materiálu do prúdu vzduchu
  4. vertikálna trubica zo skla
  5. zberné a napájacie nádrže vyrobené z priehľadného materiálu ( PMMA )
  6. zberné a napájacie nádrže prepojené rúrkou so zátkovým ventilom
  7. presný regulátor tlaku na nastavenie vstupného tlaku a prietoku
  8. meracie body pre tlakovú stratu a rýchlosť prúdenia
Technické dáta

Vertikálna trubica

  • výška: 2m
  • priemer: 50 mm

Nádrže

  • objem: 20L
  • zberač: 40L


Meracie rozsahy
  • rýchlosť: 0…36 m/s
  • diferenčný tlak: 0…10kPa
  • tlak: 0…1 bar

230V, 50Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1280x800x2880 mm
Hmotnosť: cca. 190 kg

Vyžaduje sa pre prevádzku

stlačený vzduch: min. 1500 mbar, 60 m3 /h

Objednávacie číslo: 083.25000
