CE 322 Tréningový systém: reológia a kvalita miešania v miešači

CE 322 Tréningový systém: reológia a kvalita miešania v miešači

  • stanovenie charakteristík miešania
    • čas miešania a stupeň miešania
    • kľúčový údaj času miešania
  • stanovenie výkonových kriviek
    • dopyt po výkone
    • výkonové číslo (Newtonovo číslo)
  • vplyv na
    • typ miešadla
    • geometrické vzťahy
    • rýchlosť
    • vlastnosti látky (hustota, viskozita)
  • vyhodnotenie stavu prúdenia Reynoldsovým číslom (laminárne, turbulentné)
  • spôsob pôsobenia prepážok
  • plynovanie a výmena tepla v miešaných nádržiach
  • pozorovanie prietokových polí rôznych typov miešadiel pre roztoky, emulzie a suspenzie

1 experimentálna jednotka
1 softvér GUNT + kábel USB
1 úložný systém
1 sada inštruktážneho materiálu

  • miešací stroj s priamym meraním krútiaceho momentu na určenie výkonových kriviek

Miešanie pevných, kvapalných a plynných látok je nevyhnutné na výrobu mnohých produktov. Požiadavky na miešacie zariadenie sa značne líšia v závislosti od príslušných látok, takže je k dispozícii veľké množstvo rôznych miešacích strojov.

Kontinuálna fáza je počas miešania tekutá. Prístroj CE 322 je možné použiť na štúdium výroby roztokov (tuhá látka rozpustená v kvapaline), emulzií (zmes nerozpustných kvapalín) a suspenzií (nerozpustná tuhá látka v kvapaline).

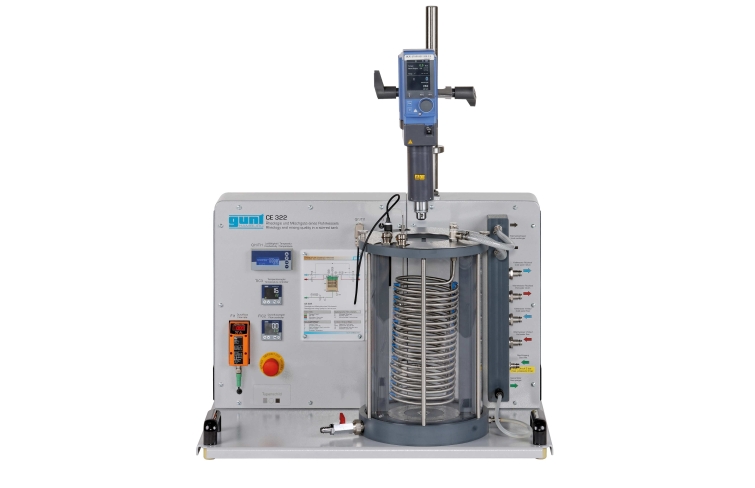

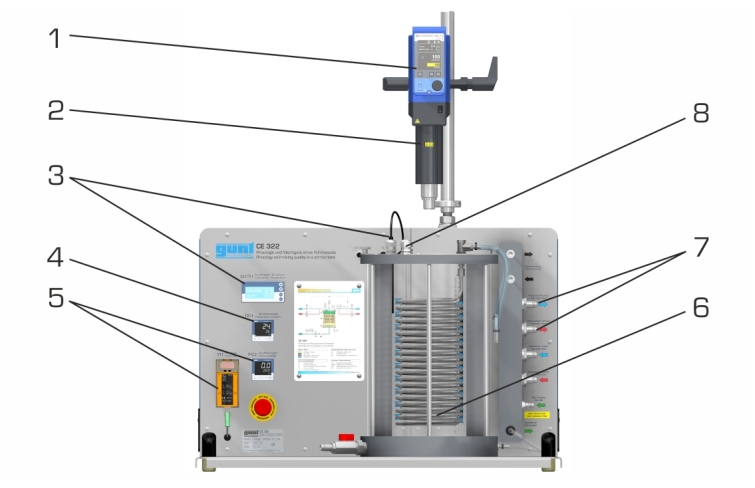

Proces miešania prebieha v miešanej nádrži so stočenou rúrkou, prepážkami a rozdeľovačom plynu na dne. Všetky nainštalované komponenty sú odnímateľné. Miešadlo je umiestnené nad miešacou nádržou, dá sa spustiť a je vysoko účinné na štúdium viskóznych látok. Rýchlosť sa dá regulovať. To umožňuje vykonať podrobný prieskum rôznych miešadiel a látok, vrátane splyňovania (odporúčanie: voda, glycerín, stlačený vzduch).

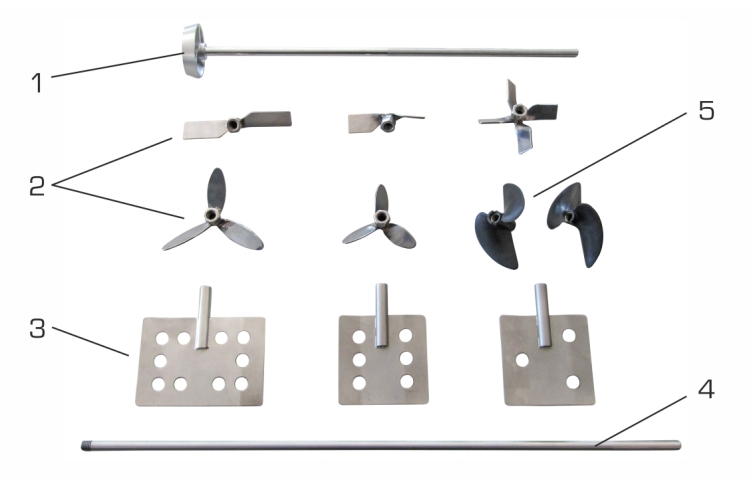

K dispozícii je jedenásť rôznych vymeniteľných miešadiel. Plastové guľôčky sa používajú na vizualizáciu charakteristických prietokových polí rôznych typov miešadiel.

Experimenty o vplyve viskozity sa môžu vykonávať s rôznymi látkami alebo rôznymi teplotami. Prepážky možno použiť na štúdium a vizualizáciu vplyvu na proces miešania.

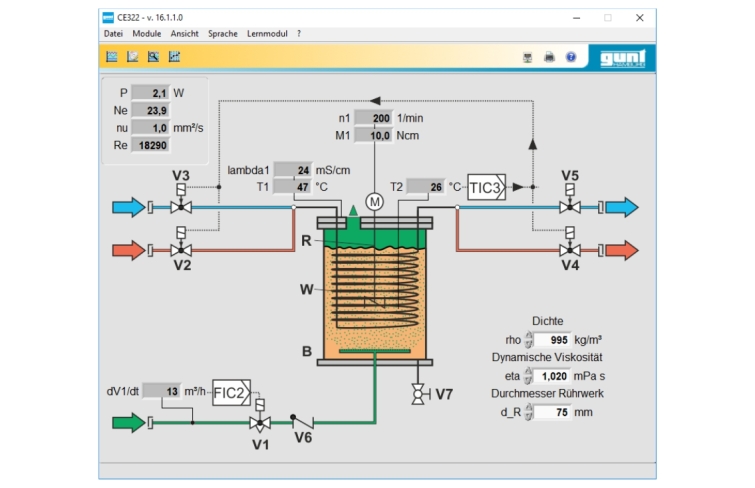

Senzory zaznamenávajú elektrickú vodivosť a teplotu v miešanej nádrži. Čas miešania a stupeň miešania roztokov sa určujú pomocou elektrických vodivosti. Pre výkonové krivky sa používa krútiaci moment a otáčky. Namerané hodnoty sa zobrazujú digitálne a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť uložené pomocou priloženého softvéru.

Objednávacie číslo: 083.32200

Špecifikácia
  1. výroba roztokov, emulzií a suspenzií s rôznymi viskozitami
  2. miešaná nádrž so stočenou rúrkou, prepážkami a rozdeľovačom plynu na dne; odnímateľné komponenty
  3. sklopný, miešací stroj s nastaviteľnou rýchlosťou
  4. 11 miešadiel s rôznymi geometriami
  5. plastové guličky na vizualizáciu prietokových polí
  6. snímače a digitálne displeje pre elektrickú vodivosť, teplotu, rýchlosť, krútiaci moment, prietok
  7. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Miešaná nádrž

  • objem: cca. 15L
  • materiál: sklo DURAN a PVC
  • kryt s 2 voľnými prípojkami pre vlastné snímače
  • rozdeľovač plynu: otvory Ø 1,25mm

Miešadlá

  • 2 vrtuľové miešadlá
  • 3 lopatkové miešadlá
  • 5 miešadiel so šikmými lopatkami
  • 1 turbínové miešadlo

Vinutá trubica

  • dĺžka: 9,4m, Ø 140mm


Meracie rozsahy
  • vodivosť: 0…100 mS/cm
  • teplota: 0…100°C
  • rýchlosť: 6…2000 min -1
  • krútiaci moment: 0…200 Ncm
  • prietok: 1…250 l/min

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 800x500x1000 mm (experimentálna jednotka)
DxŠxV: 600x400x150mm (úložný systém)
Celková hmotnosť: cca. 80 kg

Vyžaduje sa pre prevádzku

prípojka studenej a teplej vody, odtok
stlačený vzduch (0…9m 3 /h, min. 3bar)
Odporúča sa PC s Windows

Objednávacie číslo: 083.32200
