ET 600 Klimatizácia vzduchu v miestnosti
- klimatizačný systém s parným zvlhčovačom
- široký experimentálny program na úpravu vzduchu v miestnostiach
- znázornenie termodynamických princípov v log ph a hx diagrame
- dynamické zaznamenávanie hmotnostného prietoku chladiva
- klimatizácia vzduchu v miestnosti
- nastavenie klimatizačného systému: hlavné komponenty a ich funkcia
- premenné v klimatizácii
- merať teplotu a vlhkosť vzduchu
- účinok prúdenia vzduchu
- zmeny stavu v hx diagrame
- nastavenie chladiaceho systému: hlavné komponenty a ich funkcia
- merania v chladiacom okruhu
- cyklický proces v log ph diagrame
- určiť vykurovacie a chladiace výkony
trenažér, plnený chladivom, softvér GUNT + USB kábel, sada inštruktážneho materiálu
V mnohých každodenných situáciách stav okolitého vzduchu nespĺňa požiadavky napr. na tropický skleník, výrobu citlivých komponentov či dokonca komfortné kancelárie. Rýchlosť prúdenia, teplotu a vlhkosť vzduchu je možné upraviť klimatizačnými systémami v súlade s požiadavkami na požadovanú klímu v miestnosti.
Trenažér ET 600 skúma činnosť a pôsobenie jednotlivých komponentov klimatizačného systému. ET 600 obsahuje všetky komponenty, ktoré sa používajú aj v inžinierstve budov. Osobitný dôraz sa kládol na použitie originálnych komponentov.
Pre klimatizáciu sú chladič vzduchu (priamy výparník s kondenzačnou jednotkou), parný zvlhčovač, ventilátor, predhrievače vzduchu a dohrievače usporiadané v otvorenom vzduchovom potrubí. Každý z týchto komponentov je možné zapnúť alebo vypnúť samostatne. Vplyv každého jednotlivého komponentu na úpravu vzduchu je rovnako zaujímavý ako vplyv akejkoľvek kombinácie komponentov.
Senzory zaznamenávajú teplotu vzduchu a vlhkosť vzduchu pred a po každej fáze, ako aj tlaky a teploty chladiva. Namerané hodnoty je možné odčítať na digitálnych displejoch. Zároveň je možné namerané hodnoty prenášať aj priamo do PC cez USB . Súčasťou je softvér na zber údajov. Softvér GUNT poskytuje presné údaje o stave chladiva, ktoré sa používajú na presný výpočet hmotnostného prietoku chladiva. Výpočet teda dáva oveľa presnejší výsledok ako meranie pomocou konvenčných metód.
Špecifikácia
- vplyv typických komponentov klimatizačného systému na úpravu vzduchu v miestnosti
- klimatizačný systém s otvoreným vzduchovým potrubím, chladičom vzduchu, parným zvlhčovačom, ventilátorom, predhrievačmi vzduchu a dohrievačmi
- všetky komponenty je možné zapínať a vypínať jednotlivo
- stanovenie objemového prietoku vzduchu meraním diferenčného tlaku pomocou manometra so sklonenou trubicou
- kombinované snímače vlhkosti a teploty vzduchu pred a po každej etape
- snímač tlaku a teploty chladiva
- hmotnostný prietok chladiva presne vypočítaný pomocou softvéru GUNT
- Softvér GUNT na zber dát cez USB pod Windows 10
- chladivo: R513A, GWP : 631
Technické dáta
Parný zvlhčovač
- príkon: 4kW
- výkon pary: 5,5 kg/h, prepínateľný v troch stupňoch
Ventilátor
- príkon: 167W
- max. objemový prietok: 1150m 3 /h
- rýchlosť: 1000…2600 min -1
- Δ p max : 460 Pa
Predhrievač vzduchu: 1kW, prepínateľný v dvoch stupňoch
Prihrievač vzduchu: 2kW, prepínateľný v dvoch stupňoch
Vzduchové potrubie, ŠxV: 300x300mm
Kompresor
- príkon: 1kW pri -5/50°C
- chladiaci výkon: 2,1kW pri -5/50°C
Chladivo
- R513A
- GWP : 631
- objem náplne: 3,1 kg
- CO 2 -ekvivalent: 2t
Meracie rozsahy
- diferenčný tlak: 0…100Pa
- teplota: 5x 0…50°C, 4x -100…200°C
- vlhkosť: 5x 10…90%
- tlak: -1…15bar, -1…24bar (chladivo)
- prietok: chladivo vypočítané 0…80 kg/h
400V, 50Hz, 3 fázy
400V, 60Hz, 3 fázy; 230V, 60Hz, 3 fázy
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 2570x850x1750 mm
Hmotnosť: cca. 330 kg
Vyžaduje sa pre prevádzku
prípojka vody, odpad, odporúča sa PC s Windows
![Klimatizácia, nastavenie](/images/wissen_thumbs/8_en-GB.jpg)
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)

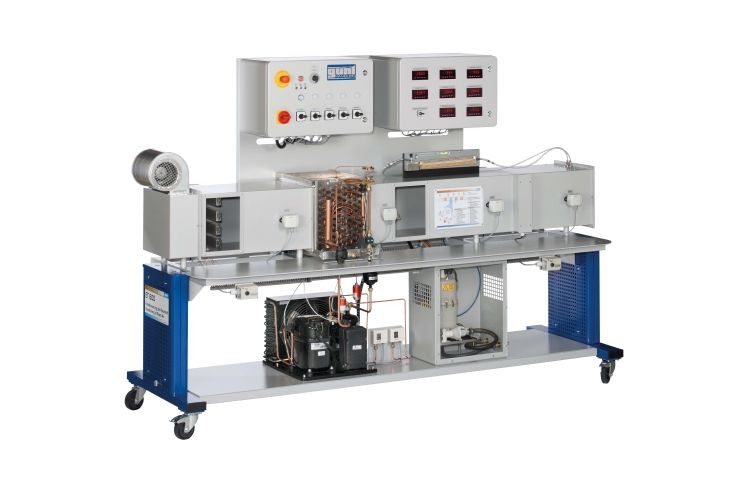

![](/images/datasheet/244/ET-600-Conditioning-of-room-air-products_list_small-gunt-244-foto_totale.jpg)

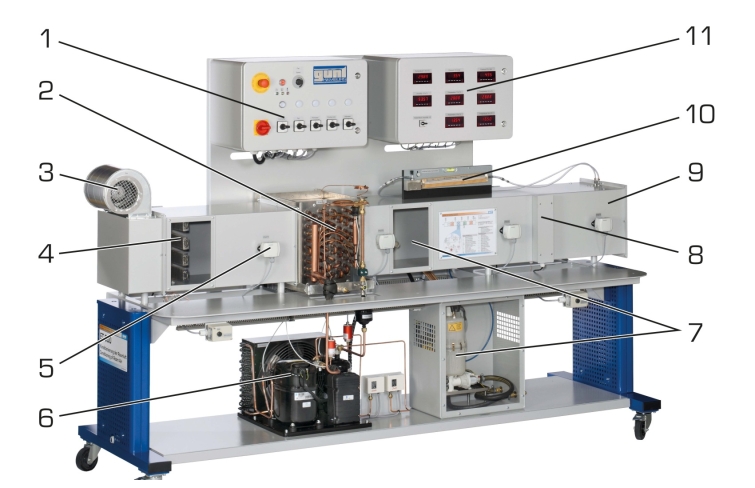

![1 ovládač, 2 chladič vzduchu (priamy výparník), 3 ventilátor, 4 predhrievač vzduchu, 5 teplotný senzor, 6 kondenzačná jednotka, 7 zvlhčovač vzduchu, 8 prihrievač vzduchu, 9 vzduchové potrubie, 10 manometer so sklonenou trubicou, 11 displejov](/images/datasheet/244/ET-600-Conditioning-of-room-air-products_list_small-gunt-244-zeichnung.jpg)

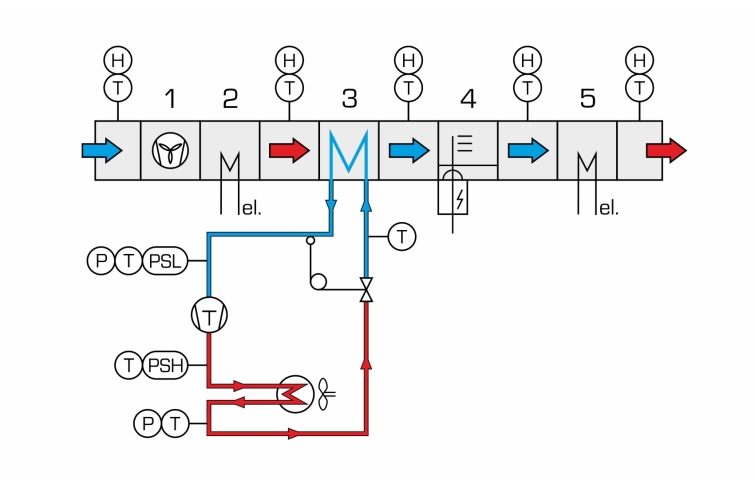

![Nastavenie klimatizačného systému: 1 ventilátor, 2 predhrievač vzduchu, 3 chladič vzduchu, 4 zvlhčovač vzduchu, 5 prihrievač vzduchu; snímače: H vlhkosť, T teplota, P tlak](/images/datasheet/244/ET-600-Conditioning-of-room-air-products_list_small-gunt-244-zeichnung_einzelheit_1.jpg)

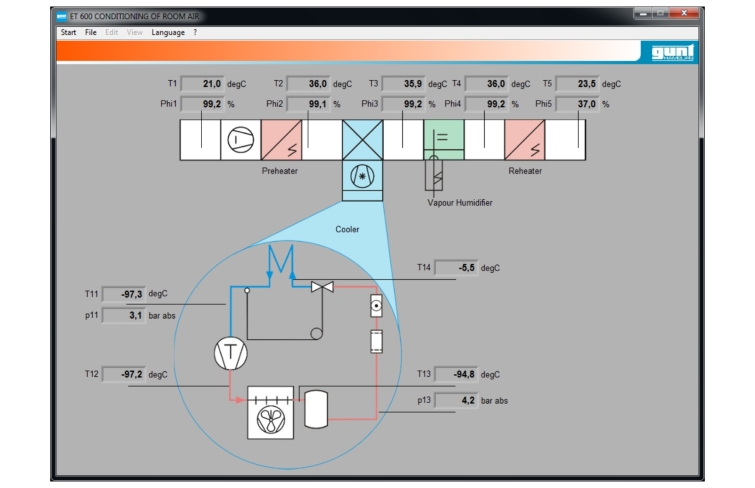

![Snímka obrazovky softvéru: schéma procesu](/images/datasheet/244/ET-600-Conditioning-of-room-air-products_list_small-gunt-244-zeichnung_einzelheit_2.jpg)
