ET 611 Klimatizačný systém s komorou

ET 611 Klimatizačný systém s komorou

zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

  • skutočný klimatizačný systém s vodným chladičom a klimatickou komorou pre skúmanie komfortu
  • integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
  • návrh, prevádzka a prevádzkové správanie skutočného klimatizačného systému
  • recirkulácia a prevádzka vonkajšieho vzduchu
  • zmeny stavu v hx diagrame pre vlhký vzduch: ohrev, chladenie, zvlhčovanie alebo odvlhčovanie, miešanie
  • aplikácia miešacej linky

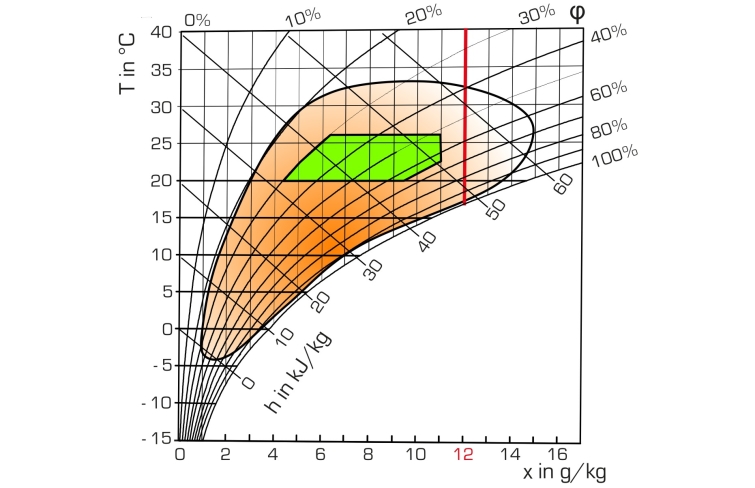

  • komfortné štúdie, limit komfortnej vlhkosti
  • energetická bilancia v Sankeyovom diagrame
  • skúmanie riadiaceho správania automatického regulátora klimatizácie, určenie limitujúcich faktorov

1 pokusná rastlina naplnená chladivom
1 sada inštruktážneho materiálu

Komfort má pri klimatizácii miestností a budov veľký význam. Komfort závisí od teploty, relatívnej vlhkosti a rýchlosti prúdenia vzduchu. Na rozdiel od malých systémov, ktoré využívajú konvenčné klimatizačné zariadenia, je tento experimentálny systém vybavený moderným systémom riadenia budovy na riadenie. To zodpovedá stavu techniky pre veľké klimatizačné systémy a je výhodné pri prezentovaní komplexného učebného obsahu.

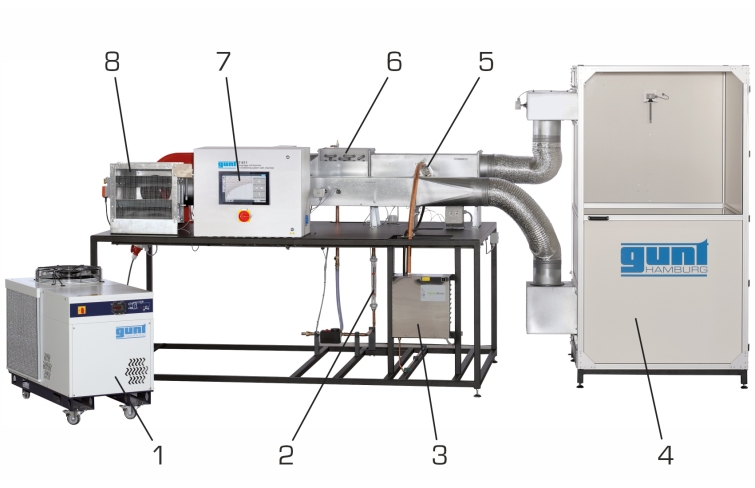

ET 611 je kompletný klimatizačný systém s komplexnými možnosťami testovania. Skúma sa vplyv vlhkosti a teploty vzduchu na komfort. Systém má klimatickú komoru určenú pre testovacie osoby. To umožňuje školencovi študovať vplyv rôznych prevádzkových stavov systému na jeho vlastnú pohodu. Použité komponenty, ako je radiálny ventilátor, elektrický ohrievač vzduchu, parný zvlhčovač a chladič vody, sa všetky používajú v komerčnej klimatizačnej a ventilačnej technológii. Aktívne komponenty je možné spúšťať buď manuálne individuálne, alebo prostredníctvom centrálneho PLC v automatickej prevádzke. PLC riadi teplotu a vlhkosť vzduchu nezávisle od seba.

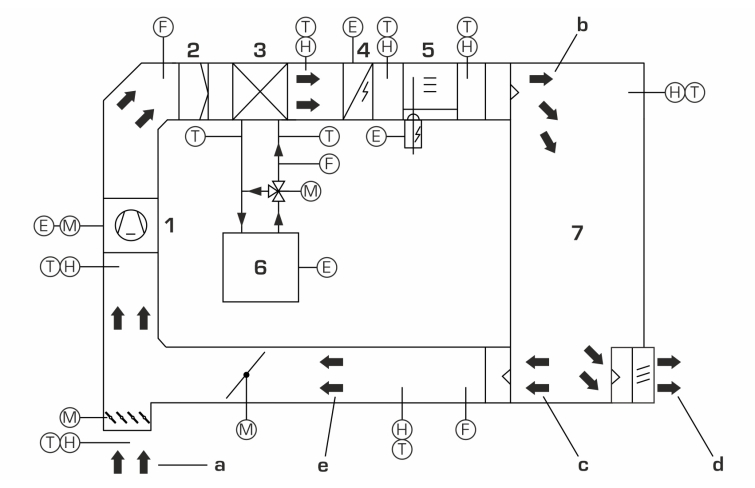

Senzory zaznamenávajú vlhkosť vzduchu, teplotu, výkon, prietok a rýchlosť prúdenia. Kompletný klimatizačný systém pozostáva z dvoch nezávislých komponentov systému: hlavnej jednotky a chladiča vody. Pripojenie sa vykonáva pomocou hadíc.

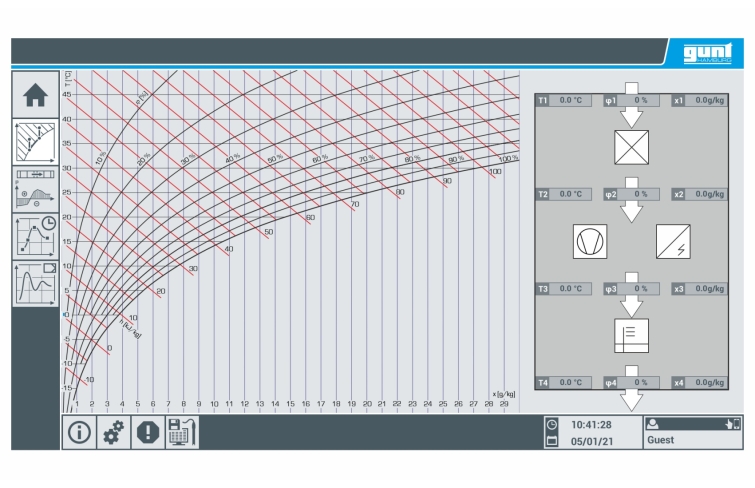

Experimentálne zariadenie je riadené PLC cez dotykovú obrazovku. Pomocou integrovaného smerovača je možné alternatívne prevádzkovať a riadiť experimentálne zariadenie cez koncové zariadenie. Používateľské rozhranie je možné zobraziť aj na ďalších koncových zariadeniach (zrkadlenie obrazovky). Prostredníctvom PLC je možné namerané hodnoty interne uložiť. Prístup k uloženým nameraným hodnotám je možný z koncových zariadení cez WLAN s integrovaným routerom/LAN pripojením do vlastnej siete zákazníka. Cez priame LAN pripojenie je možné namerané hodnoty preniesť do PC a tam uložiť (napr. cez MS Excel).

Špecifikácia
  1. klimatizačný systém s komorou na klimatizačné a vzduchotechnické prieskumy
  2. komora vhodná pre testovacie osoby, aby boli vo vnútri
  3. manuálna a automatická prevádzka
  4. riadenie experimentálneho závodu pomocou PLC , ovládaného dotykovou obrazovkou
  5. zrkadlenie obrazovky: možné zrkadliť používateľské rozhranie až na 10 koncových zariadeniach
  6. priemyselné komponenty: ventilátory, vzduchom chladený vodný chladič, vzduchový chladič, ohrievač vzduchu, parný zvlhčovač
  7. chladivo: R410A, GWP : 2088
  8. zber dát cez PLC na internú USB pamäť, prístup k uloženým nameraným hodnotám cez WLAN /LAN s integrovaným routerom/LAN pripojením do vlastnej siete zákazníka alebo priamym LAN pripojením bez zákazníckej siete
Technické dáta

PLC : Weintek cMT3162X

Radiálny ventilátor, príkon: 3,6kW

  • max. prietok: 53 m 3 /min
  • tlakový rozdiel: 2300Pa

Ohrievač vzduchu: 6x 250W

Parný zvlhčovač

  • výkon pary: 5 kg/hod
  • príkon: 3,8kW

Chladič vody

  • príkon: 3,8kW
  • chladiaci výkon: 6,2 kW pri 32°C, Δ T=5K
  • ventilátor, objemový prietok vzduchu: 3500m 3 /h

Vzduchový chladič, výkon: 6,5kW

Chladivo

  • R410A, GWP : 2088, objem náplne: 1,2 kg, ekvivalent CO 2 : 2,5 t


Meracie rozsahy
  • prietok: 0…1500 l/h (voda)
  • teplota: 7x 0…50°C (vzduch), 2x 0…50°C (voda)
  • vlhkosť: 7x 10…90%
  • rýchlosť prúdenia: 2x 0…20 m/s (vzduch)
  • výkon: 2x 0…6kW, 2x 0…1,5kW

400V, 50Hz, 3 fázy
400V, 60Hz, 3 fázy; 230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 2750x1500x1700 mm (systém)
DxŠxV: 1230x1190x2250mm (komora)
DxŠxV: 1279x560x910 mm (chladič vody)
Celková hmotnosť: cca. 660 kg

Vyžaduje sa pre prevádzku

prípojka vody, odpad, odporúča sa PC s Windows
