ET 432 Správanie piestového kompresora

zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

otvorený dvojvalcový piestový kompresor z chladenia
merať a vyhodnocovať typické premenné
integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón

určiť charakteristické premenné piestového kompresora počas experimentov

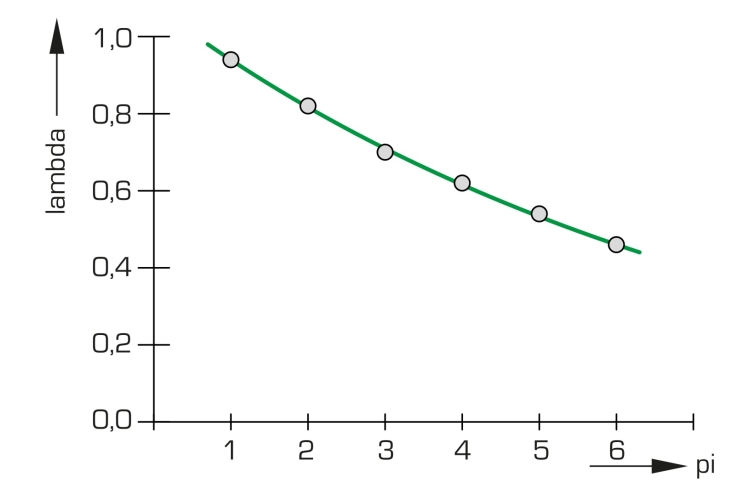

stanovenie objemovej účinnosti pri rôznych sacích tlakoch, tlakových pomeroch a rýchlostiach
určenie výkonu izotermického kompresora
meranie spotreby mechanickej a elektrickej energie v závislosti na pomere vysokého/nízkeho tlaku a tlaku
stanovenie mechanickej účinnosti a celkovej účinnosti

GUNT Science Media Center, rozvíjajte digitálne zručnosti
- získavať informácie z digitálnych sietí
- používať digitálne vzdelávacie médiá, napr. Web Based Training ( WBT )
- používať vizualizačné systémy

1 tréner
1 online prístup do SCIENCE Media Center
1 sada inštruktážneho materiálu

Menšie chladiace systémy majú zvyčajne piestový kompresor. Piestové kompresory sú objemové stroje. Tieto sa svojimi charakteristikami výrazne líšia od prietokových zariadení, ktoré zahŕňajú turbokompresory, ktoré sú bežné vo veľmi veľkých systémoch.

V piestových kompresoroch závisí prietok hlavne od vytlačeného objemu a rýchlosti. V dôsledku nevyhnutného mŕtveho priestoru prietok klesá so zvyšujúcim sa pomerom tlaku. Pretože prietok je meradlom chladiaceho výkonu chladiaceho systému, vlastnosti kompresora sú dôležité pre kapacitu celého systému.

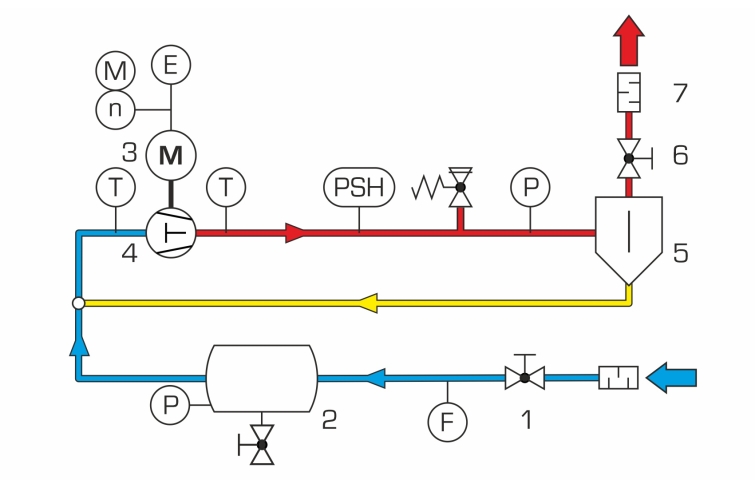

V ET 432 je komerčný otvorený chladiaci kompresor prevádzkovaný v otvorenom procese so vzduchom. Vstupný a výstupný tlak a tým aj tlakový pomer je možné nastaviť pomocou ventilov v širokom rozsahu. Pohon cez frekvenčný menič umožňuje variabilné otáčky. Zaznamenávajú sa tlaky, teploty, spotreba elektrickej energie, otáčky a krútiaci moment.

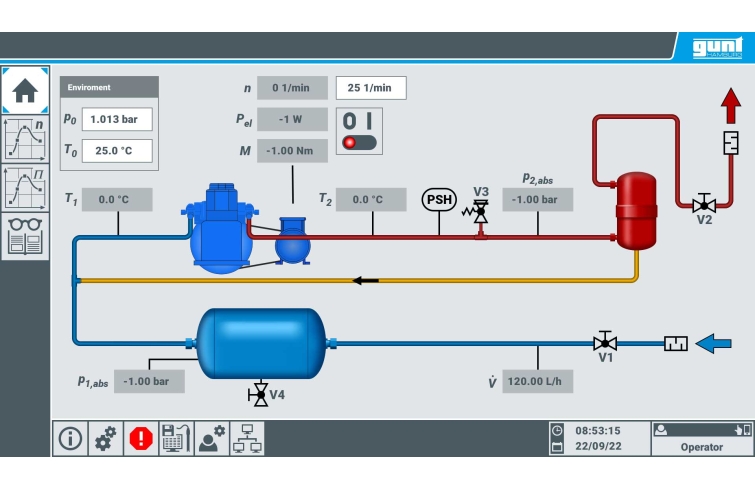

Trenažér je ovládaný PLC cez dotykovú obrazovku. Pomocou integrovaného smerovača je možné trenažér alternatívne ovládať a ovládať cez koncové zariadenie. Používateľské rozhranie je možné zobraziť aj na ďalších koncových zariadeniach (zrkadlenie obrazovky). Prostredníctvom PLC je možné namerané hodnoty interne uložiť. Prístup k uloženým nameraným hodnotám je možný z koncových zariadení cez WLAN s integrovaným routerom/LAN pripojením do vlastnej siete zákazníka. Cez priame LAN pripojenie je možné namerané hodnoty preniesť do PC a tam uložiť (napr. cez MS Excel).

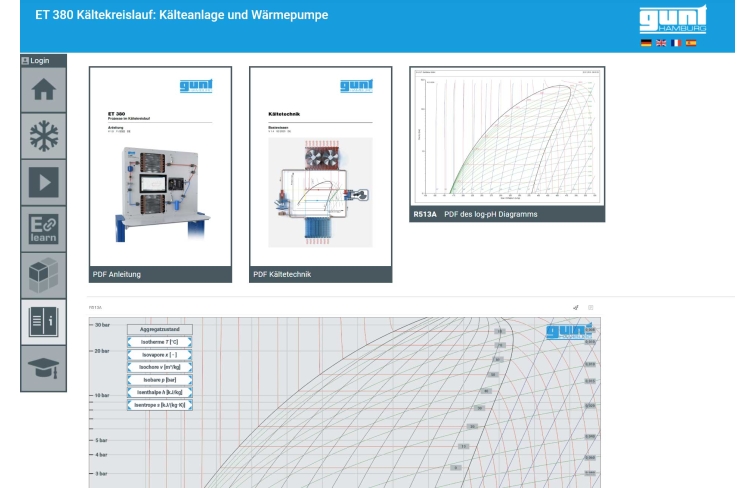

Digitálny multimediálny učebný materiál je k dispozícii v Science Media Center.

Špecifikácia

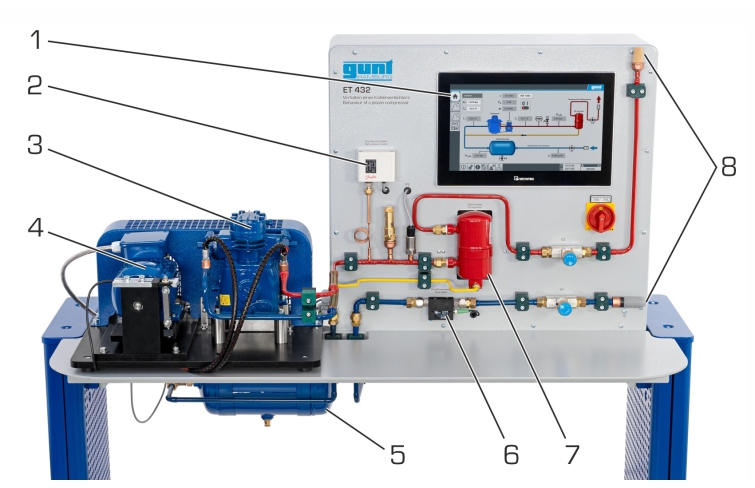

skúšobný stojan pre piestový kompresor z chladiarní
otvorený proces so vzduchom

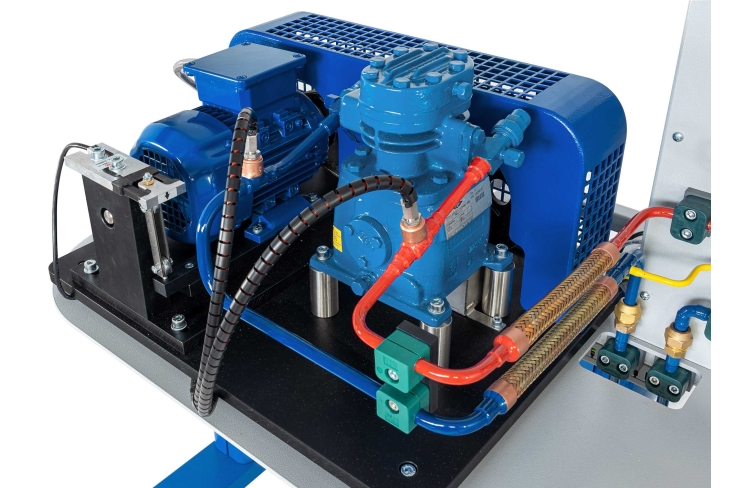

typický otvorený dvojvalcový kompresor
riadenie experimentálneho zariadenia pomocou PLC , ovládaného dotykovou obrazovkou

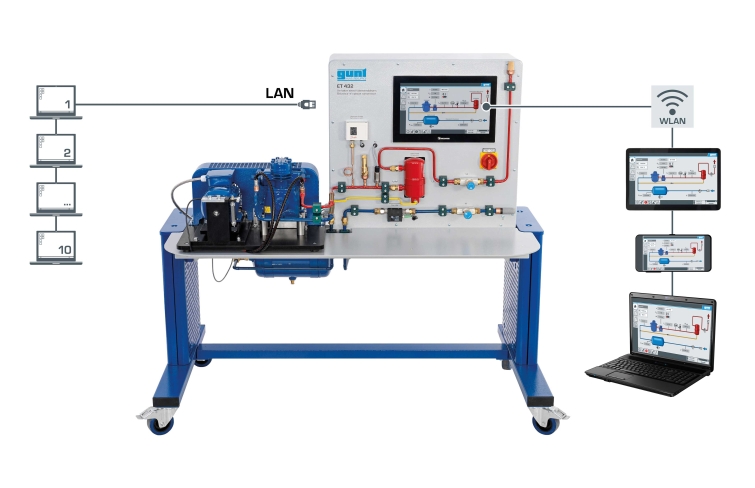

zrkadlenie obrazovky: možnosť zrkadlenia používateľského rozhrania až na 10 koncových zariadeniach
pohon cez asynchrónny motor s frekvenčným meničom pre nastavenie rýchlosti

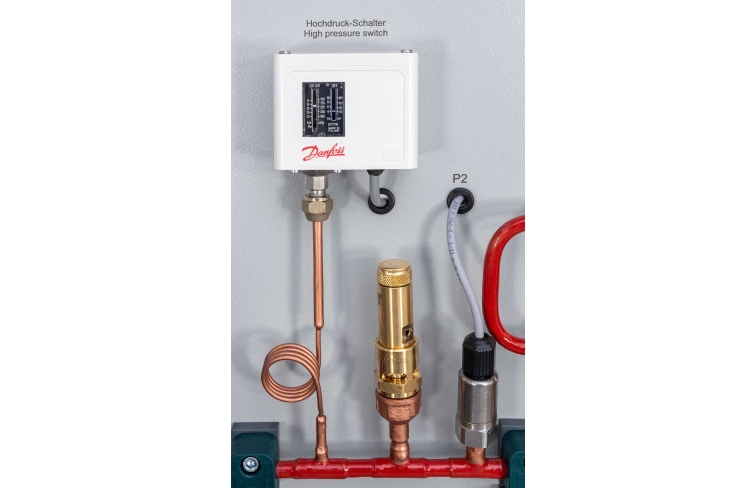

vstupný tlak a výstupný tlak (tlakový pomer) nastaviteľný pomocou ventilov
prístroje: prietokomer, snímače tlaku, teploty, rýchlosti, krútiaceho momentu (prostredníctvom sily)
zber dát cez PLC na internú USB pamäť, prístup k uloženým nameraným hodnotám cez WLAN /LAN s integrovaným routerom/LAN pripojením do vlastnej siete zákazníka alebo priamym LAN pripojením bez zákazníckej siete
