ET 180 Tlakové spínače v chladiacich systémoch

ET 180 Tlakové spínače v chladiacich systémoch

  • získať odborné znalosti o chladení prostredníctvom praktických cvičení
  • kontrola a nastavenie tlakových spínačov v chladiarňach
  • prehľadné usporiadanie na prednom paneli
  • zobrazenie spínacích stavov pomocou svetiel
  • nezávislé vytváranie tlaku pomocou kompresora
  • získať odborné znalosti o chladení prostredníctvom praktických cvičení
  • činnosť tlakového spínača
  • rozdiel medzi nízkotlakovými a vysokotlakovými spínačmi
  • rozdiel medzi NC a NO kontaktmi spínača

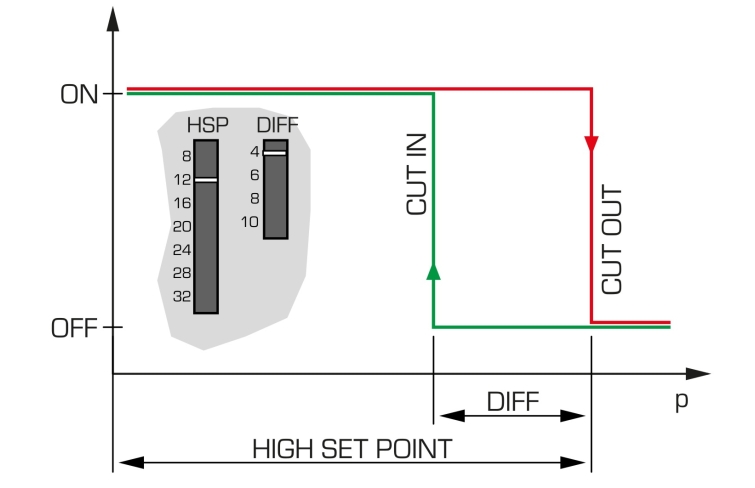

  • nastavenie prahu spínania
  • nastavenie rozdielovej medzery
  • zaznamenávanie spínacieho správania tlakového spínača nad tlakom

1 experimentálna jednotka
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

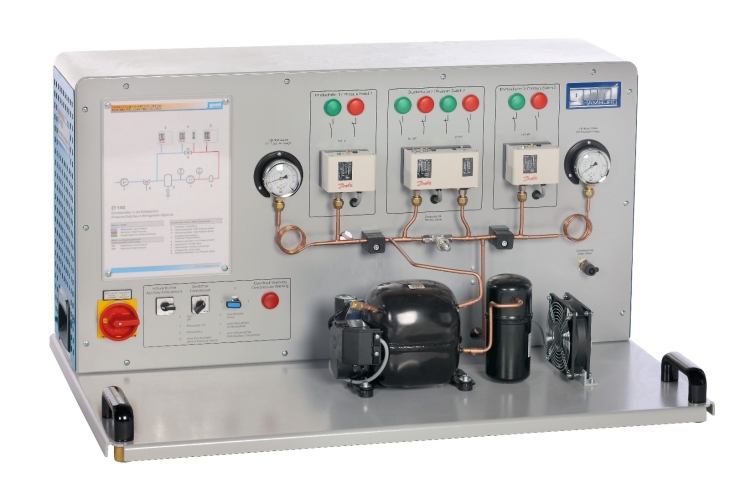

Pomocou tejto experimentálnej jednotky možno demonštrovať činnosť tlakových spínačov, nazývaných aj presostaty, používaných v chladení.

Tlakové spínače sa používajú na ochranu kompresora a komponentov systému pred príliš vysokým alebo príliš nízkym tlakom. Používajú sa aj v takzvaných čerpacích okruhoch na riadené odstavenie kompresora. V závislosti od aplikácie sa pre vysoké a nízke tlaky používajú jednotlivé tlakové spínače alebo kombinované tlakové spínače.

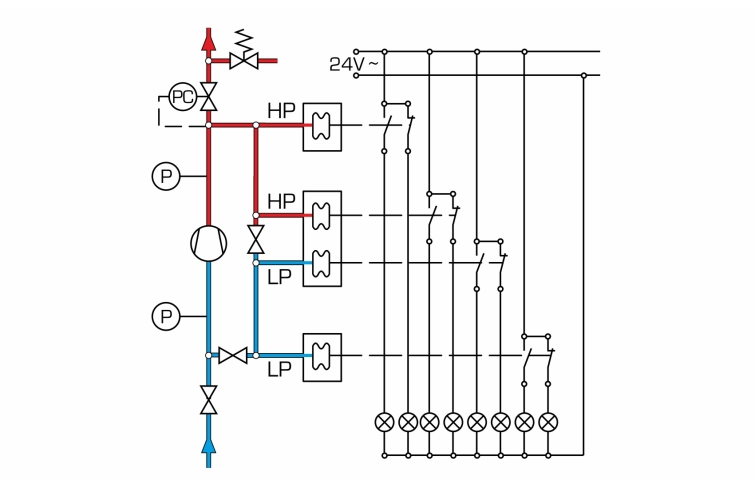

K dispozícii sú tlakové spínače na monitorovanie tlakov. Spínacie stavy sú indikované signálnymi svetlami. Prahové hodnoty spínania a hysterézie môže nastaviť účastník školenia. To mu umožňuje preskúmať a pochopiť spínacie správanie tlakového spínača. Typický kompresor chladiva vytvára skúšobné tlaky. Tlaky indikujú manometre. Ako tlakové médium sa používa vzduch. Bezpečná prevádzka tlakových spínačov využíva 24V.

Špecifikácia

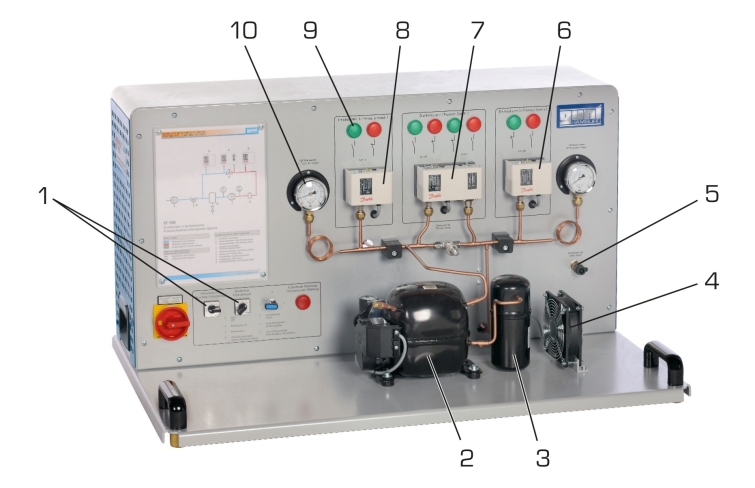

  1. experimentálna jednotka z praktickej série GUNT pre výcvik mechatronických inžinierov pre chladiareň
  2. obsluha a nastavenie tlakových spínačov v chladení
  3. nízkotlakové, vysokotlakové a kombinované tlakové spínače
  4. indikácia spínacích stavov pomocou signálnych svetiel
  5. vytváranie tlaku cez nezávislý kompresor chladiva, tlakové médium vzduch
  6. nastavenie tlaku pomocou ventilu na udržiavanie tlaku
  7. bezriziková prevádzka tlakových spínačov pri 24V
Technické dáta

Rozsah tlaku kompresora: -0,9…24bar
Rozsah nastavenia tlakových spínačov

  • nízky tlak: -0,9…7,0bar, hysterézia: 0,7…4,0bar
  • vysoký tlak: 8,0…32,0bar, hysterézia: 4…10bar


Meracie rozsahy
  • manometer:
    • -1…9 barov
    • -1…24 barov

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1000x650x530 mm
Hmotnosť: cca. 60 kg

Vedomosti
Základné znalosti
Chladenie - komponenty: primárne a sekundárne regulátory Pdf
