ET 182 Sekundárne regulátory v chladiacich systémoch

ET 182 Sekundárne regulátory v chladiacich systémoch

  • oboznámenie sa s bežnými sekundárnymi regulátormi v chladiacich systémoch
  • sekundárne regulátory je možné jednotlivo vyradiť z prevádzky pre vyhľadávanie porúch
  • stupeň chladenia a mrazenia s chladiacou záťažou
  • rôzne sekundárne regulátory na vodou chladenom kondenzátore
  • vlastnosti a možnosti použitia rôznych sekundárnych regulátorov
    • regulátor tlaku vyparovania ( KVP )
    • štartovací ovládač (regulácia nasávania kompresora; KVL )
    • regulátor výkonu (riadenie výkonu kompresora; KVC )
    • regulátor kondenzačného tlaku ( WVFX , KVR )
    • regulátor tlaku prijímača ( KVD s NRD )
  • nastavenie optimálnych prevádzkových bodov
  • vyhľadávanie porúch v sekundárnych ovládačoch

1 tréner
1 sada príslušenstva
1 sada inštruktážneho materiálu

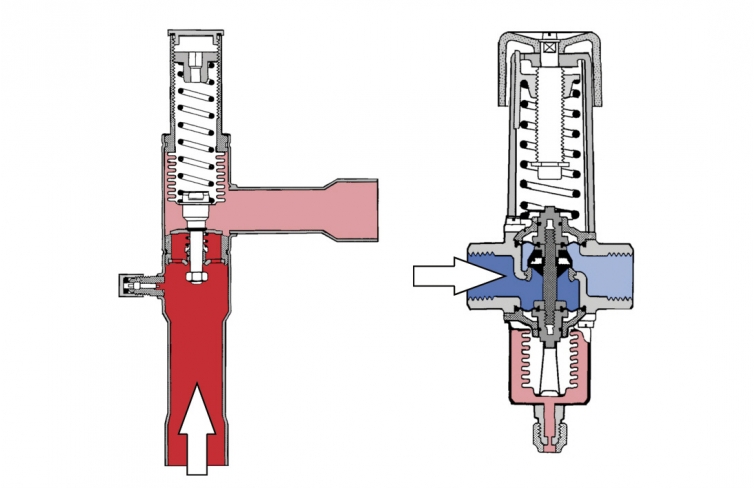

Takzvané sekundárne regulátory sa používajú na zabezpečenie optimálnej prevádzky veľkých, komplexných chladiacich systémov. Riadia tlak vyparovania ( KVP ), sací tlak kompresora ( KVL ), dodaciu kapacitu kompresora ( KVC ), kondenzačný tlak ( WVFX , KVR ) a tlak v zberači ( KVD , NRD ).

S týmto trénerom si študent môže vyskúšať fungovanie rôznych sekundárnych ovládačov. Sekundárne ovládače možno podľa potreby deaktivovať vynechaním alebo zablokovaním. Túto možnosť je možné použiť na vyhľadávanie porúch. Nastavením sekundárnych regulátorov je možné študovať vplyv na celkový systém.

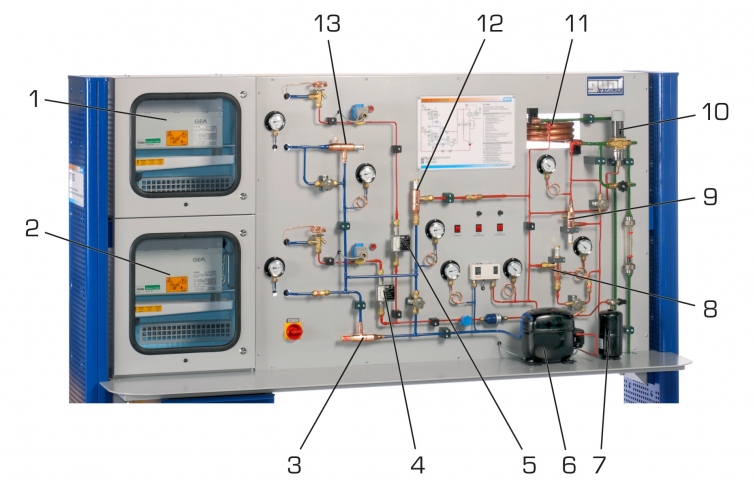

Manometre na všetkých dôležitých miestach a ručný teplomer umožňujú sledovanie stavu systému. Dva výparníky pre stupeň chladenia a mrazenia je možné zvoliť pomocou solenoidových ventilov. Pomocou nastaviteľného elektrického ohrievača v chladiacej komore je možné skúmať vplyv meniacej sa chladiacej záťaže na sekundárne regulátory.

Špecifikácia

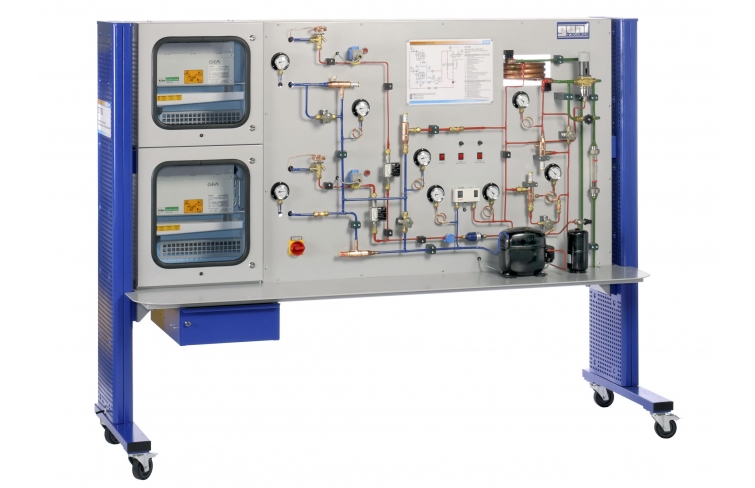

  1. trenažér z praktického radu GUNT pre školenie mechatronických inžinierov pre chladiareň

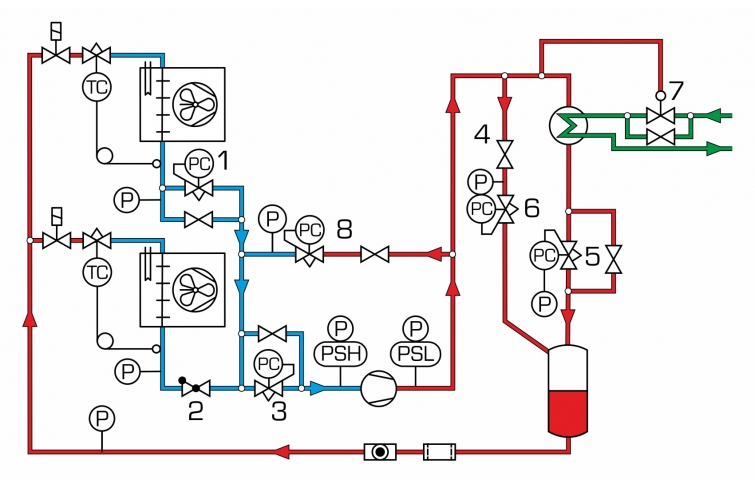

  2. chladiaci systém s rôznymi sekundárnymi regulátormi: regulátor odparovacieho tlaku KVP , regulátor výkonu KVC , regulátor kondenzačného tlaku KVR , tlakovo riadený vodný ventil WVFX ako regulátor kondenzačného tlaku, regulátor tlaku KVD , spúšťací regulátor KVL
  3. 2 chladiace komory: stupeň chladenia a mrazenia
  4. výparník voliteľný pomocou solenoidových ventilov
  5. nastaviteľný elektrický ohrievač v chladiacich komorách ako chladiaca záťaž
  6. vodou chladený koaxiálny kondenzátor
  7. meranie tlaku vo všetkých relevantných bodoch systému
  8. chladivo R513A, GWP : 631
Technické dáta

Kompresor

  • chladiaci výkon: 990W pri 5/40°C
  • príkon: 685W pri 5/40°C

Chladiaca záťaž: 0…500W
Prijímač: 1,3L

Chladivo

  • R513A
  • GWP : 631
  • objem náplne: 1,4 kg
  • CO 2 -ekvivalent: 0,9t


Meracie rozsahy
  • tlak: 5x -1…9bar / 3x -1…24bar
  • prietok:
    • 20…250 l/h (voda)
    • 1…11,5 l/h, 2…27 l/h (chladivo)
  • teplota: -50…300°C

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 2500x790x1900 mm
Hmotnosť: cca. 280 kg

Vyžaduje sa pre prevádzku

vodovodná prípojka, odtok

Vedomosti
Základné znalosti
Chladenie - komponenty: primárne a sekundárne regulátory Pdf
