ET 431 Výmenníky tepla v chladiacom okruhu

ET 431 Výmenníky tepla v chladiacom okruhu

  • typické výmenníky tepla z chladenia
  • rôzne médiá: vzduch / chladivo, chladivo / chladivo a voda / chladivo
  • vplyv prehriatia a podchladenia chladiva na cyklický proces
  • rôzne výmenníky tepla a ich použitie v chladení
    • koaxiálny špirálový výmenník tepla
    • rebrovaný rúrkový výmenník tepla
    • rúrkový výmenník tepla
    • doskový výmenník tepla
  • zistite správnu polohu inštalácie
  • určiť energetické toky
  • vplyv prehriatia a podchladenia chladiva na cyklický proces
  • návrh kompresného chladiaceho systému
  • znázornenie cyklického procesu v log ph diagrame

1 tréner
1 sada príslušenstva
1 sada inštruktážneho materiálu

Výmenníky tepla sú základnou súčasťou chladiacich systémov. Počas chladenia sa používajú na absorbovanie energie chladiva odparovaním. Počas ohrevu odoberajú energiu uvoľnenú pri kondenzácii chladiva. Používajú sa aj na vnútorný prenos energie pri prehrievaní alebo podchladzovaní chladiva.

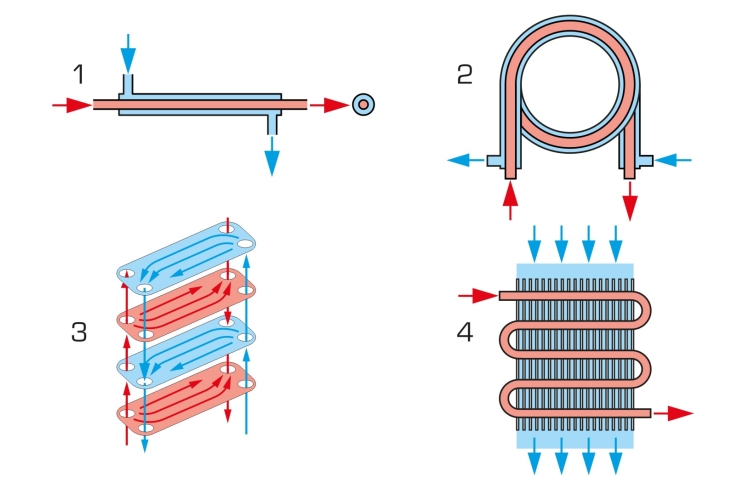

V závislosti od média sa rozlišuje medzi výmenníkmi tepla vzduch/chladivo, voda/chladivo a chladivo/chladivo. V závislosti od konštrukčného riešenia sa tiež rozlišuje medzi koaxiálnymi, rebrovanými rúrovými, doskovými alebo plášťovými a rúrkovými výmenníkmi tepla.

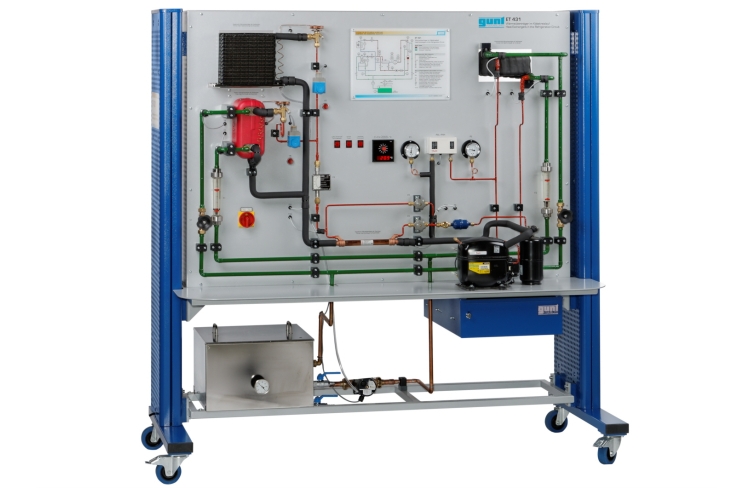

Chladiaci okruh trenažéra ET 431 obsahuje ako výparník vzduchom chladený rebrový rúrkový výmenník tepla a vodou ohrievaný doskový výmenník tepla, ako prehrievač rúrkový výmenník tepla a ako kondenzátor vodou chladený koaxiálny špirálový výmenník tepla. Tieto výmenníky tepla sú najbežnejšie používané v chladení a plnia rôzne funkcie v závislosti od typu systému. Rebrovaný rúrkový výmenník tepla môže byť použitý napr. aj ako kondenzátor.

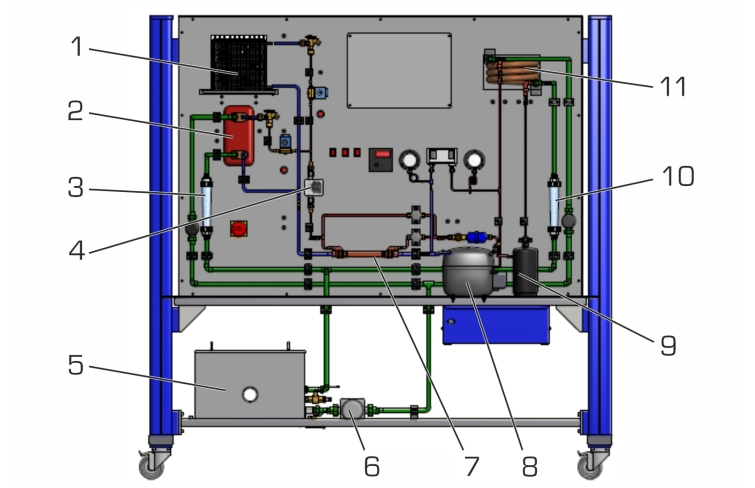

Komponenty sú prehľadne usporiadané vpredu. Meraním hmotnostných prietokov a vstupných a výstupných teplôt možno určiť prenesené energetické toky.

Špecifikácia

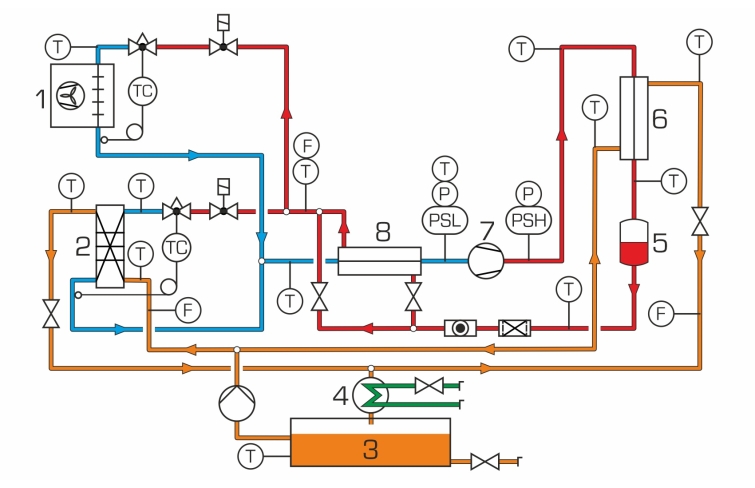

  1. chladiaci systém so 4 rôznymi výmenníkmi tepla: koaxiálny špirálový výmenník tepla, rebrovaný rúrkový výmenník tepla, rúrkový výmenník tepla, doskový výmenník tepla
  2. kombinácie rôznych médií: voda / chladivo, chladivo / chladivo, vzduch / chladivo
  3. vodný okruh s nádržou a čerpadlom na chladenie kondenzátora a ohrev výparníka
  4. prehrievač je možné deaktivovať cez bypass
  5. prietokomer a teplomer vo vodnom okruhu na určenie vymieňaných energetických tokov
  6. prietokomer na meranie prietoku chladiva
  7. teplomery na všetkých relevantných miestach
  8. chladivo R513A, GWP : 631
Technické dáta

Kompresor

  • chladiaci výkon: 1308W pri 7,2/54,4°C
  • príkon: 514W pri 7,2/54,4°C

Prijímač

  • 1,3 l

Chladivo

  • R513A
  • GWP : 631
  • objem náplne: 1,3 kg
  • CO 2 -ekvivalent: 0,8t


Meracie rozsahy
  • tlak: -1…9bar / -1…24bar
  • teplota: 12x -5…105°C, 1x 0…60°C
  • prietok: 2x 20…250L/h (voda)
  • prietok: 1x 2…29L/h (chladivo)

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1900x800x1900 mm
Hmotnosť: cca. 255 kg

Vyžaduje sa pre prevádzku

vodovodná prípojka, odtok

Vedomosti
Základné znalosti
Chladenie - komponenty: výparníky a kondenzátory Pdf
ET 431
