MT 210 Montážne a údržbové cvičenie: chladenie

MT 210 Montážne a údržbové cvičenie: chladenie

  • študijný projekt s vysokým praktickým významom
  • vhodné pre školenia v kovopriemysle a elektrotechnike
  • interdisciplinárne a pokrývajúce viaceré tematické oblasti
  • montáž chladiaceho systému z jednotlivých komponentov
  • čítanie a pochopenie technickej dokumentácie
  • v spojení s ET 150.02
    • plánovanie a vykonávanie montážnych krokov a procesov
    • zhotovenie potrubných spojov v súlade so schémou systému
    • vykonávanie elektroinštalácie podľa schémy zapojenia
  • v spojení s ET 150.01
    • plnenie a vyprázdnenie chladiaceho systému
    • uvedenie do prevádzky a kontrola chladiaceho systému po úspešnej montáži
    • oboznámenie sa s funkciou chladiaceho systému ako systému a jeho komponentov ako systémových komponentov

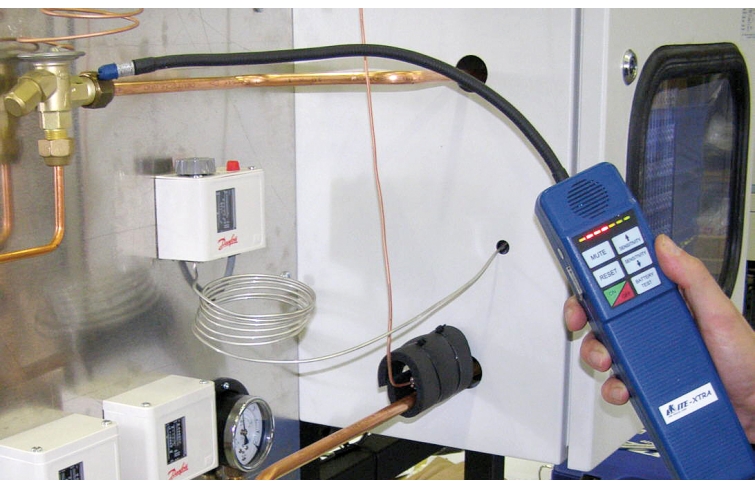

    • analýza porúch: hľadanie chýb, vyhodnotenie porúch a oprava
    • plánovanie, vykonávanie a vyhodnocovanie procesov údržby

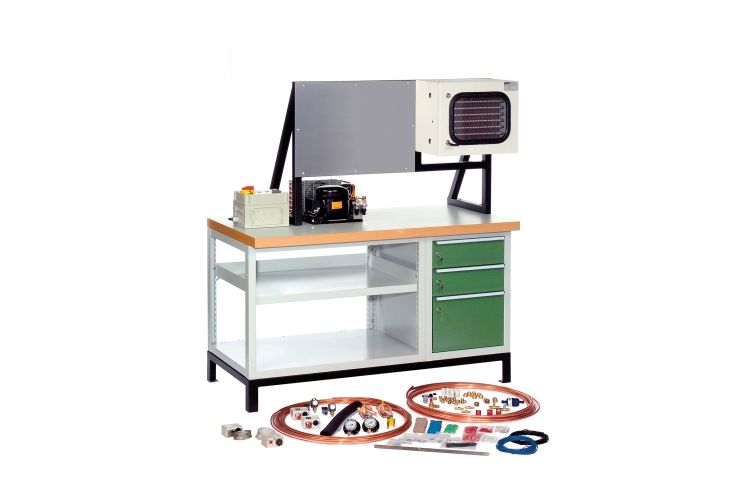

1 pracovný stôl so zásuvkami, rozvodnou skriňou, kondenzačnou jednotkou, montážnym panelom a chladiacou komorou
1 sada, 1 sada malých dielov
1 súbor inštruktážneho materiálu, ktorý pozostáva z: technického popisu systému, kompletnej sady výkresov so zoznamom dielov, popisu montážnych a demontážnych sekvencií, popisu procesov údržby a opráv

požadovaný

ET 150.02 Sada náradia
ET 150.01 Zariadenie na plnenie a odvádzanie chladiva

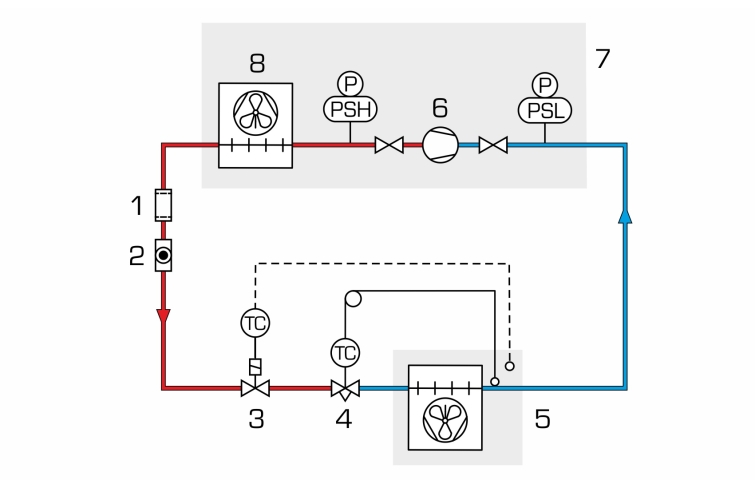

Pomocou MT 210 sa účastníci môžu naučiť pracovať v rámci komplexného projektu. Ide o plánovanie, implementáciu a kontrolu procesov súvisiacich s montážou, uvedením do prevádzky a údržbou. Montáž sa týka inštalácie chladenia: inštalácia tlakových spínačov LP a HP, expanzného ventilu a potrubia chladiaceho okruhu. Spoje rúr nie sú spájkované, ale skrutkované. Elektrotechnická inštalácia zahŕňa elektroinštaláciu a pripojenie všetkých jednotiek a spínacích prvkov.

Na montáž je potrebná súprava náradia ET 150.02 , na uvedenie systému do prevádzky je potrebné plniace a vypúšťacie zariadenie ET 150.01 .

Kompletne zostavený systém MT 210 predstavuje plne funkčný, teplotne riadený chladiaci systém s chladiacou komorou a elektrickým termostatom. Je možná opakovaná montáž a demontáž.

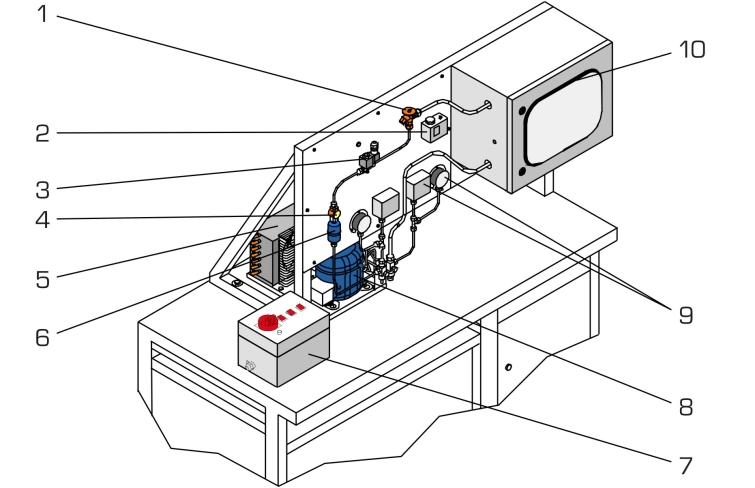

Experiment je usporiadaný na pracovnom stole so zásuvkami na uloženie komponentov a nástrojov. Montážny panel a chladiaca komora sú namontované na ráme. Rám, kondenzačná jednotka a rozvodná skriňa sú pevne priskrutkované k pracovnej ploche. Chladiace a elektrické komponenty sú pripevnené k hliníkovému montážnemu panelu.

Špecifikácia
  1. montážny projekt na školenie mechatronických inžinierov pre chladiareň
  2. montáž chladiaceho systému s chladiacou komorou z kompletnej stavebnice
  3. chladiaci systém určený na prevádzku s chladivom R513A
  4. regulácia teploty pomocou termostatu
  5. vzduchom chladená kondenzačná jednotka s kompresorom
  6. chladiaca komora s integrovaným vitrínovým výparníkom a ventilátorom
  7. chladiaca komora s veľkým priezorom
  8. montážny panel na montáž chladiacich a elektrických komponentov
  9. elektrická zostava v súlade so schémou zapojenia
  10. jednoduché potrubné vedenie chladiaceho okruhu pomocou skrutkových spojov rúr
  11. pracovný stôl so zásuvkami na uloženie komponentov
  12. časť GUNT Practice Line na montáž, údržbu a opravy
Technické dáta

Kondenzačná jednotka

  • príkon: 190W
  • prijímač: cca. 1 l

Výparník vitríny

  • kapacita: 50W pri t0 =-6°C, ΔT =8K
  • prestupná plocha: 1,06m 2

Chladiaca komora s priezorom

  • DxŠxV: 480x280x390 mm

Hliníkový montážny panel

  • DxŠ: 710x500 mm

Termostatický expanzný ventil, nastaviteľný
Termostat, nastaviteľný: -30…15°C


230V, 50Hz, 1 fáza
120V, 60Hz, 1 fáza; 230V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1530x750x1670 mm
Hmotnosť: cca. 155 kg

Vyžaduje sa pre prevádzku

približne. 1 kg chladiva (R513A)
