ET 250 Meranie na solárnom module
- dva otočné solárne moduly na mobilnom ráme
- sériové a paralelné pripojenie
- nastaviteľná elektrická záťaž
- merací zosilňovač prúdu, napätia, osvetlenia a teploty
- vhodné pre slnečné a umelé svetlo
- rozšíriteľné o experimentálne jednotky ET 250.01 a ET 250.02
- fyzikálne správanie solárnych modulov pri rôznych vplyvoch
- osvetlenosť
- teplota
- tienenie
- oboznámenie sa s kľúčovými parametrami
- skratový prúd
- napätie naprázdno
- prúd pri maximálnom výkone
- napätie pri maximálnom výstupe
- vzťah medzi sklonom modulu, osvetlením, skratovým prúdom a elektrickým výstupom
- zaznamenávanie krivky prúdu a napätia modulu
- určenie účinnosti
- typy pripojenia pre moduly
- sériové pripojenie
- paralelné pripojenie
- ako bunky pokryté tieňom ovplyvňujú krivky prúdu a napätia
1 tréner
1 posuvný odpor
1 merací zosilňovač
1 sada káblov
1 sklonomer
1 sada inštruktážneho materiálu
voliteľné
ET 250.01 Fotovoltika v sieťovej prevádzke
ET 250.02 Samostatná prevádzka fotovoltaických modulov
HL 313.01 Umelý svetelný zdroj
ET 256 Chladenie solárnou elektrinou
Fotovoltaické solárne moduly premieňajú slnečné svetlo priamo na elektrický prúd a sú preto ideálnym komponentom pre zásobovanie energiou z obnoviteľných zdrojov. Typické solárne moduly z oblasti fotovoltaiky sa skladajú z niekoľkých kremíkových solárnych článkov zapojených do série.
Trenažér ET 250 obsahuje dva takéto solárne moduly. Sklon modulov je možné nastaviť. Káble je možné použiť na prepojenie dvoch modulov v sérii alebo paralelne. Posuvný rezistor simuluje rôzne zaťaženia. Posuvný rezistor tak umožňuje zaznamenávať krivky prúd-napätie.
Samostatný merací zosilňovač poskytuje zobrazenie všetkých relevantných premenných. Dva výkonové odpory v meracom zosilňovači slúžia na rozšírenie meracieho rozsahu pre merania pri nízkej osvetlenosti. Senzory na solárnom module snímajú osvetlenie a teplotu.
Aby bolo zaistené dostatočné osvetlenie, trenažér by mal byť prevádzkovaný so slnečným žiarením alebo voliteľne dostupným umelým svetelným zdrojom HL 313.01 .
ET 250 možno jednoducho rozšíriť použitím ET 250.01 Fotovoltika v sieťovej prevádzke a ET 250.02 Samostatná prevádzka fotovoltaických modulov.
Špecifikácia
- trenažér na meranie solárnych modulov
- 2 otočné solárne moduly na mobilných rámoch
- možnosti sériového a paralelného pripojenia
- posuvný odpor ako premenlivá záťaž
- 2 výkonové odpory pre rozšírenie meracieho rozsahu
- merací zosilňovač s digitálnym zobrazením prúdu, napätia, osvetlenia a teploty modulu
- referenčná bunka ako snímač osvetlenia
Technické dáta
Dizajn modulu
- počet buniek: 36
- materiál bunky: monokryštalický kremík
- plocha modulu: 0,64m 2
Typické parametre modulu podľa STC
(Štandardné testovacie podmienky)
- max. výkon: 100W
- skratový prúd: cca. 6,14A
- napätie naprázdno: cca. 21,6V
Posuvný odpor: 0…10 Ω
Dva výkonové odpory: 22 Ω /50W
Meracie rozsahy
- teplota: 0…100°C
- napätie: 0…200V
- prúd: 0…20A
- osvetlenosť: 0…3kW/ m2
- sklon: 0…90°
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1400x800x1490 mm
Hmotnosť: cca. 93 kg
![Fotovoltaika](/images/wissen_thumbs/274_en-GB.jpg)
![Obnoviteľné zdroje energie, pokročilý návrh laboratória](/images/wissen_thumbs/268_en-GB.jpg)

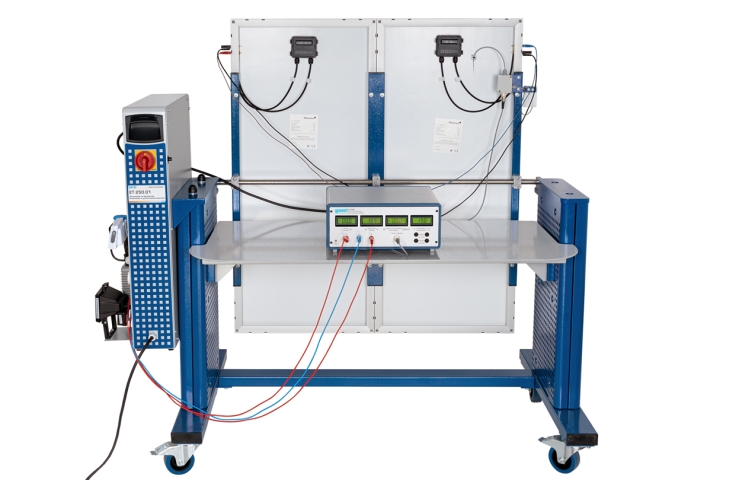

![ET 250 spolu s ET 250.01](/images/datasheet/186/ET-250-Solar-module-measurements-products_list_small-gunt-186-add_2.jpg)

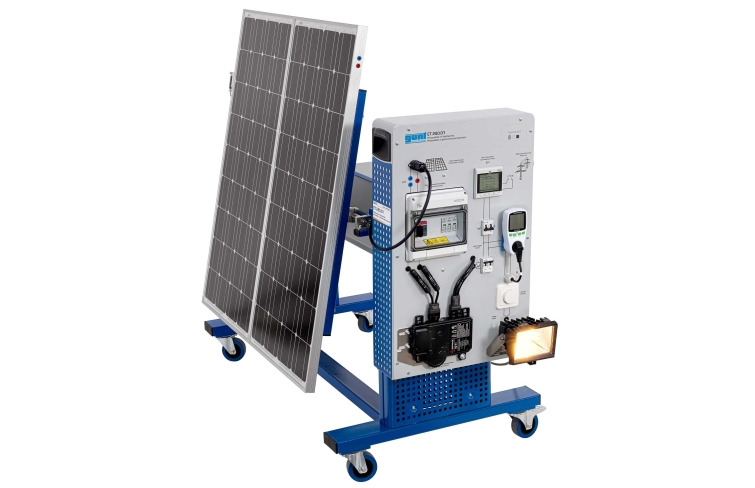

![ET 250 spolu s ET 250.01](/images/datasheet/186/ET-250-Solar-module-measurements-products_list_small-gunt-186-add_3.jpg)
![ET 250.01 Fotovoltika v prevádzke so sieťou](/images/datasheet/186/ET-250-ET-250.01-Photovoltaic-in-grid-connected-operation-products_list_small-gunt-186-foto_totale.jpg)
![ET 250.02 Samostatná prevádzka fotovoltaických modulov](/images/datasheet/186/ET-250-ET-250.02-Stand-alone-operation-of-photovoltaic-modules-products_list_small-gunt-186-foto_totale.jpg)
![HL 313.01 Zdroj umelého svetla](/images/datasheet/186/ET-250-HL-313.01-Artificial-light-source-products_list_small-gunt-186-foto_totale.jpg)
![ET 256 Chladenie solárnou elektrinou](/images/datasheet/186/ET-250-ET-256-Cooling-with-solar-electricity-products_list_small-gunt-186-foto_totale.jpg)

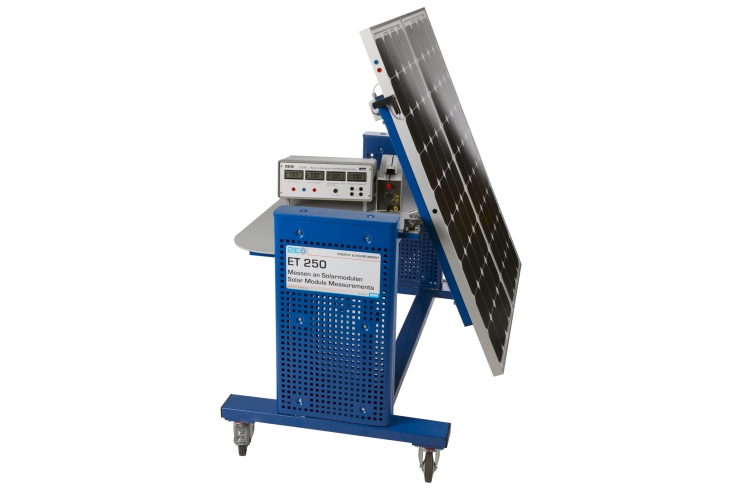

![](/images/datasheet/186/ET-250-Solar-module-measurements-products_list_small-gunt-186-foto_totale.jpg)

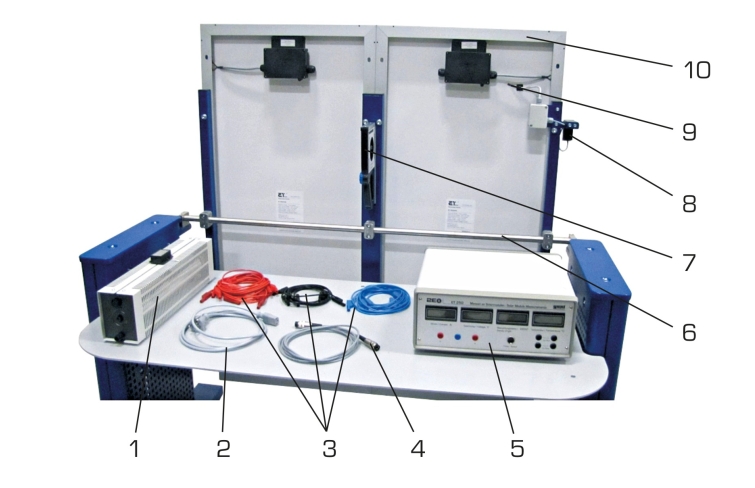

![1 posuvný odpor, 2 napájacie káble, 3 sady káblov pre paralelné a sériové pripojenie, 4 meracie káble, 5 meracích zosilňovačov, 6 osí sklonu, 7 sklonomerov, 8 snímačov osvetlenia, 9 snímačov teploty, 10 solárnych modulov](/images/datasheet/186/ET-250-Solar-module-measurements-products_list_small-gunt-186-zeichnung.jpg)

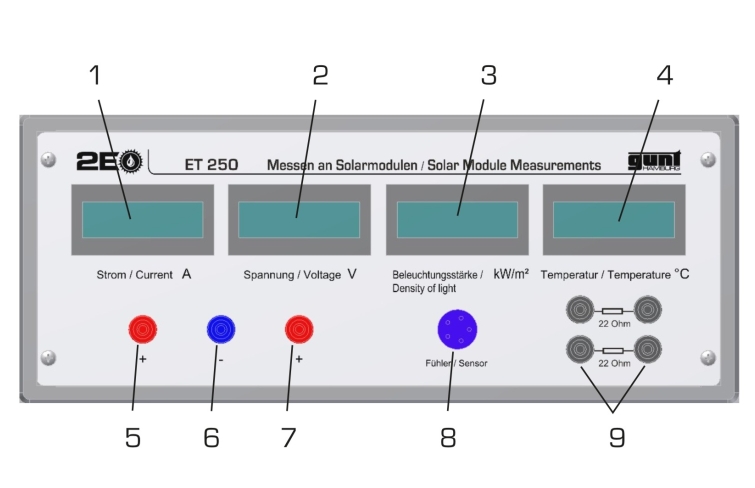

![Displeje: 1 prúd, 2 napätie, 3 intenzita ožiarenia, 4 teplota; prípojky: 5 prúdových a napäťových, 6 snímačov, 7 výkonových rezistorov](/images/datasheet/186/ET-250-Solar-module-measurements-products_list_small-gunt-186-zeichnung_einzelheit_1.jpg)

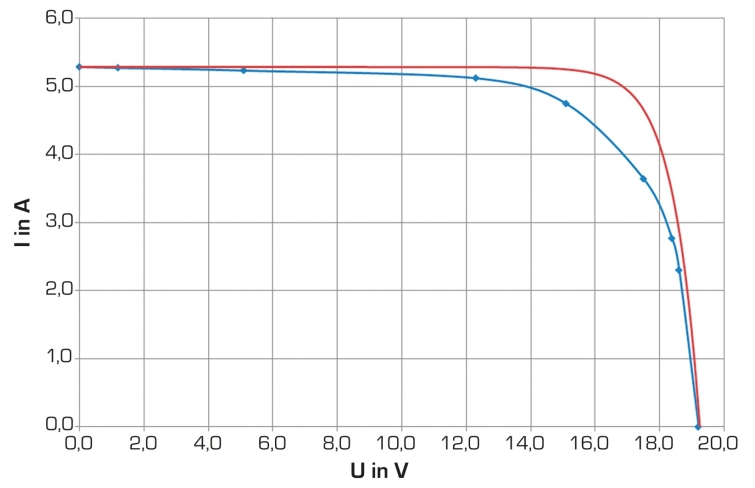

![Krivka prúdu a napätia solárneho modulu (teplota modulu 55°C): teoretická po modeli jednej diódy (červená), meraná (modrá)](/images/datasheet/186/ET-250-Solar-module-measurements-products_list_small-gunt-186-zeichnung_einzelheit_2.jpg)
