ET 264 Geotermálna energia s dvojjamovým systémom

ET 264 Geotermálna energia s dvojjamovým systémom

  • využitie geotermálnej energie v otvorenom systéme bez tepelnej spätnej väzby
  • simulácia energetickej bilancie tepelného čerpadla
  • základy geotermálneho využitia
  • prevádzkové správanie dvojjamkového systému
  • hydraulické a tepelné vlastnosti pôdy
  • určenie využiteľnej tepelnej kapacity
  • základy a energetická bilancia tepelného čerpadla

1 tréner
1 piesok (250 kg, zrnitosť 1…2 mm)
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

WL 110,20 Vodný chladič

Rozsah geotermálnej energie je štúdium a využitie tepla a rozloženia teploty v zemi. Geotermálna elektráreň využíva tepelnú energiu uloženú pod zemským povrchom. Napríklad pomocou systému s dvoma studňami sa tepelná energia získava z podzemnej vody v blízkosti povrchu na účely vykurovania. ET 264 demonštruje fungovanie takéhoto dvojjamkového systému.

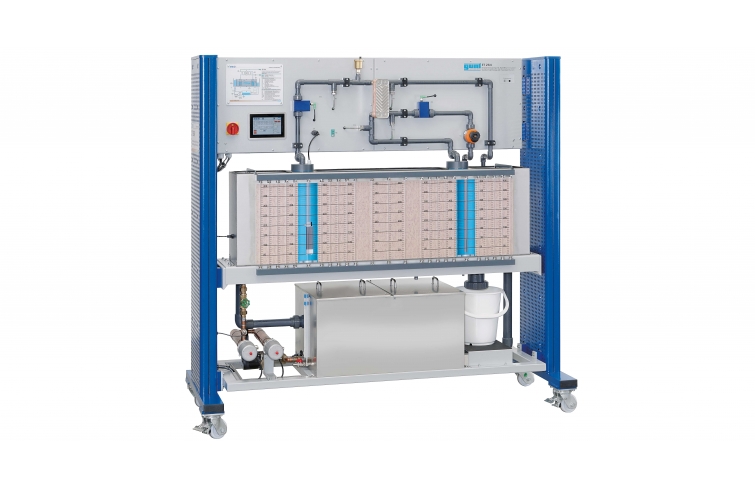

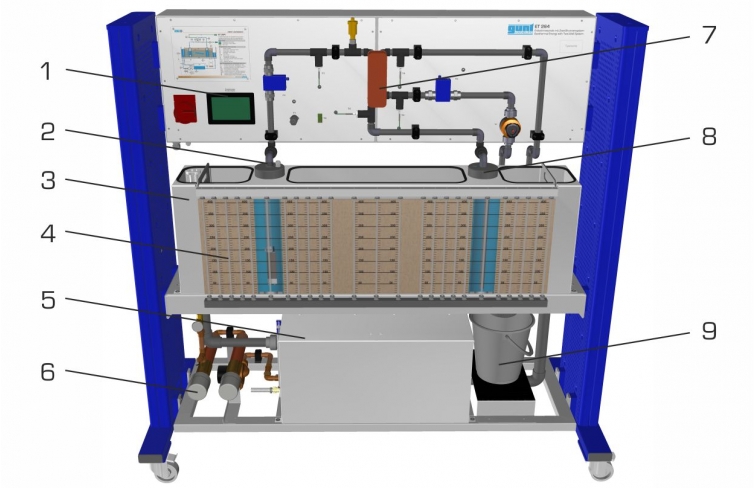

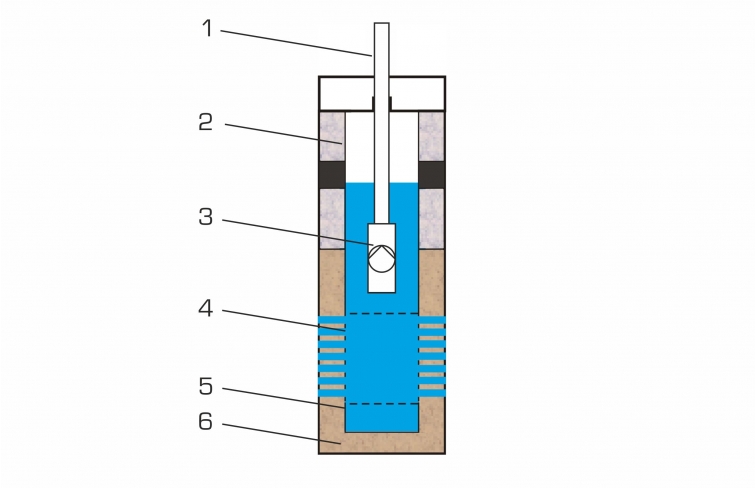

Trenažér obsahuje uzavretý vodný okruh so zásobnou nádržou a čerpadlom. Nosným prvkom je pieskové lôžko, cez ktoré preteká voda s ťažobným vrtom a vsakovacím vrtom. Voda (podzemná voda) prúdi dovnútra a von cez dve bočné komory.

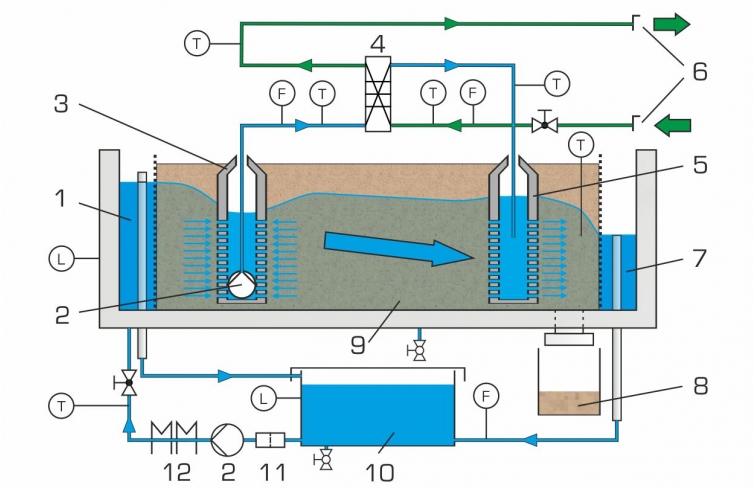

V experimente je podzemná voda privádzaná z ťažobného vrtu do výmenníka tepla a tepelná energia je prenášaná z podzemnej vody do pracovného média. Voda potom prúdi do absorbčnej studne. Odtiaľ je voda privádzaná cez odtokovú komoru do akumulačnej nádrže, ohrievaná a vrátená do experimentálnej časti. Teplota podzemnej vody v akumulačnej nádrži sa upravuje pomocou riadeného ohrievača. Prietok čerpadla vo výrobnej studni je možné nastaviť. Prietok podzemnej vody cez pieskové lôžko sa upravuje pomocou výškovo nastaviteľných výpustí. Pracovné médium sa pridáva buď cez laboratórny zdroj alebo cez chladič vody WL 110.20 .

Z nameraných teplôt a prietoku sa určí prenášaný tepelný výkon. Viacrúrkový manometer vizualizuje hladinu podzemnej vody v oboch studniach. Namerané hodnoty sú zobrazené na trenažéri a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru GUNT . Pomocou nameraných hodnôt sa simuluje tepelné čerpadlo, ktoré je napojené na systém s dvoma studňami.

Špecifikácia
  1. demonštrácia a prevádzka dvojvrtového systému na využitie geotermálnej energie
  2. okruh podzemnej vody s riadenou teplotou
  3. výškovo nastaviteľné prepady pre úpravu prúdenia podzemnej vody
  4. nastaviteľný prietok čerpadla vo výrobnej studni
  5. meranie teploty a prietoku na určenie prenášanej tepelnej kapacity
  6. viacrúrkový manometer na vizualizáciu hladín podzemnej vody
  7. prívod pracovného média cez laboratórny zdroj alebo vodný chladič WL 110.20
  8. výpočet odovzdanej tepelnej kapacity a simulácia energetickej bilancie tepelného čerpadla
  9. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Experimentálna sekcia

  • DxŠxV: cca. 1600 x 270 x 470 mm
    Čerpadlo na výrobu studne
  • spotreba energie: max. 72 W
  • max. prietok: cca. 16 l/min
    Čerpadlo zásobnej nádrže
  • spotreba energie: cca. 70 W
  • max. prietok: cca. 18 l/min
    Zásobník
  • kapacita: cca. 135 l
    Doskový výmenník tepla
  • teplovýmenná plocha: 0,39m 2
  • počet tanierov: 30
    Ohrievač
  • spotreba energie: max. 8 kW


Meracie rozsahy
  • teplota: 0…50°C
  • prietok:
    • 2,5…16L/min (výrobný vrt)
    • 5…18 l/min (okruh podzemnej vody)

400V, 50Hz, 3 fázy
230V, 60Hz, 3 fázy; 400V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 2000x790x1920 mm
Prázdna hmotnosť: cca. 320 kg

Vyžaduje sa pre prevádzku

prípojka vody, odpad alebo WL 110.20 , odporúča sa PC s Windows

Vedomosti
Základné znalosti
Geotermálna energia, plytké Pdf
plagát
Vzdialené vzdelávanie - Softvér schopný siete: pripojenie pre zariadenia s USB portom Pdf
Návrh laboratória
Obnoviteľné energie, pokročilý návrh laboratória Pdf
