ET 352.01 Solárne teplo využívané na chladenie
- v kombinácii s ET 352 a HL 313 : využitie solárneho tepla ako hnacej energie pre parný kompresor
- bilancie toku energie
- využitie slnečného tepla na chladenie
- komponenty solárnych chladiacich zariadení podľa metódy parného prúdu
- prevádzka parného tryskového kompresora na solárnom termálnom plochom kolektore
- optimalizácia pracovného bodu
- energetické bilancie
- rozšírená koncepcia využívania tepelných solárnych zariadení
- energetický manažment pre solárne tepelné chladiace systémy
1 experimentálna jednotka
1 sada hadíc
1 sada inštruktážneho materiálu
požadovaný
ET 352 Parný prúdový kompresor v chladení
HL 313 Ohrev úžitkovej vody s plochým kolektorom
voliteľné
HL 313.01 Umelý svetelný zdroj
S rastúcim dopytom po chladení a klimatizácii na celom svete rastie aj záujem o alternatívne procesy chladenia, ktoré je možné zásobovať obnoviteľnými zdrojmi energie. Jednou sľubnou možnosťou sú tepelné procesy. V týchto procesoch sa tepelná energia využíva na generovanie chladu. ET 352.01 umožňuje prevádzku parného kompresora z ET 352 na solárne generované teplo z plochého kolektora HL 313 .
Po dostatočnom solárnom ohreve je teplonosná kvapalina z HL 313 čerpaná do parogenerátora ET 352 čerpadlom z ET 352.01 . Čerpadlo je ovládané cez ET 352 . ET 352 a HL 313 sú prepojené hadicami. Energiu pridanú zo solárneho tepla určujú dva snímače teploty a jeden snímač prietoku. Namerané hodnoty sa prenesú do ET 352 a dajú sa spracovať na PC. Sú tiež zobrazené priamo na ET 352.01 .
Špecifikácia
- zásobovanie parného tryskového kompresora v ET 352 solárnym teplom z plochého kolektora HL 313
- čerpadlo na čerpanie teplonosnej kvapaliny z HL 313 do generátora pary v ET 352
- prívodné vedenie do generátora pary s meraním teploty a prietoku
- spätné vedenie s meraním teploty
- namerané hodnoty prenesené do ET 352 na ďalšie spracovanie v softvéri
- čerpadlo ovládané cez ET 352
- ET 352 , HL 313 a ET 352.01 pripojené pomocou hadíc a rýchlospojok
Technické dáta
Pumpa
- spotreba energie: 40W
- max. prietok: 1m 3 /h
- výška hlavy: 4,8m
Meracie rozsahy
- teplota: 2x 0…120°C
- prietok: 10…300L/h
Rozmery a hmotnosť
DxŠxV: 430x430x790 mm
Hmotnosť: cca. 30 kg
![ET 352 Prúdový kompresor na paru v chlade](/images/datasheet/1686/ET-352.01-ET-352-Vapour-jet-compressor-in-refrigeration-products_list_small-gunt-1686-foto_totale.jpg)
![HL 313.01 Zdroj umelého svetla](/images/datasheet/1686/ET-352.01-HL-313.01-Artificial-light-source-products_list_small-gunt-1686-foto_totale.jpg)
![HL 313 Ohrev úžitkovej vody s plochým kolektorom](/images/datasheet/1686/ET-352.01-HL-313-Domestic-water-heating-with-flat-collector-products_list_small-gunt-1686-foto_totale.jpg)

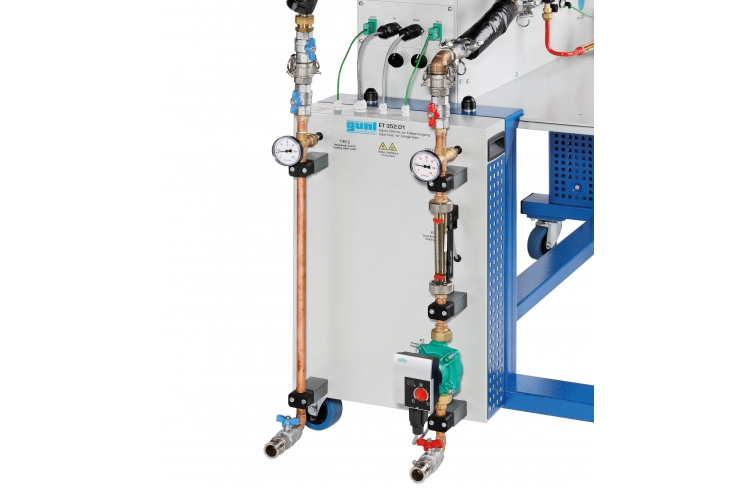

![](/images/datasheet/1686/ET-352.01-Solar-heat-for-refrigeration-products_list_small-gunt-1686-foto_totale.jpg)

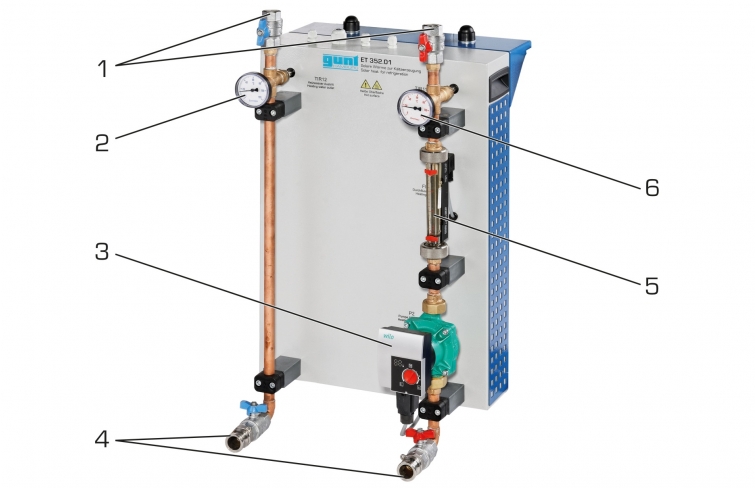

![1 prívodné/spätné vedenie ET 352, 2 teplomery spätného vedenia, 3 obehové čerpadlá, 4 prívodné/spätné vedenie HL 313, 5 snímačov prietoku, 6 teplomerov prívodného vedenia](/images/datasheet/1686/ET-352.01-Solar-heat-for-refrigeration-products_list_small-gunt-1686-zeichnung.jpg)

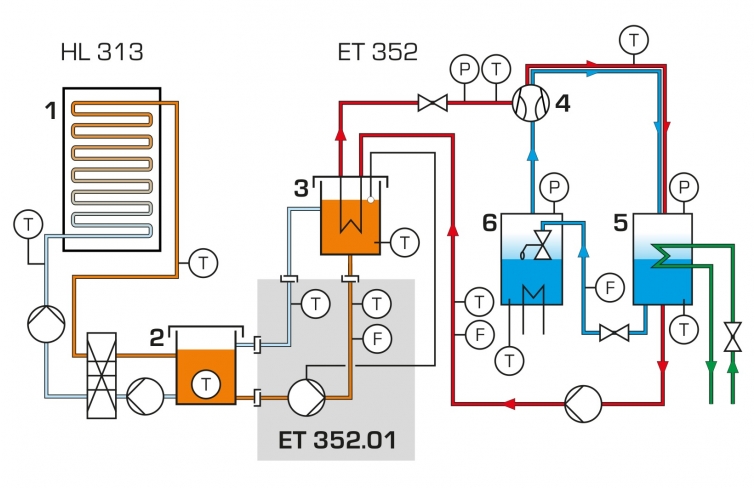

![1 solárny tepelný kolektor, 2 tepelné akumulátory, 3 parné generátory, 4 parné tryskové kompresory, 5 kondenzátory, 6 výparníky; prietok F, tlak P, teplota T; červená: parný cyklus, modrá: chladiaci cyklus, zelená: chladiaca voda, oranžová: teplá teplonosná kvapalina, svetlomodrá: studená teplonosná kvapalina](/images/datasheet/1686/ET-352.01-Solar-heat-for-refrigeration-products_list_small-gunt-1686-zeichnung_einzelheit_1.jpg)

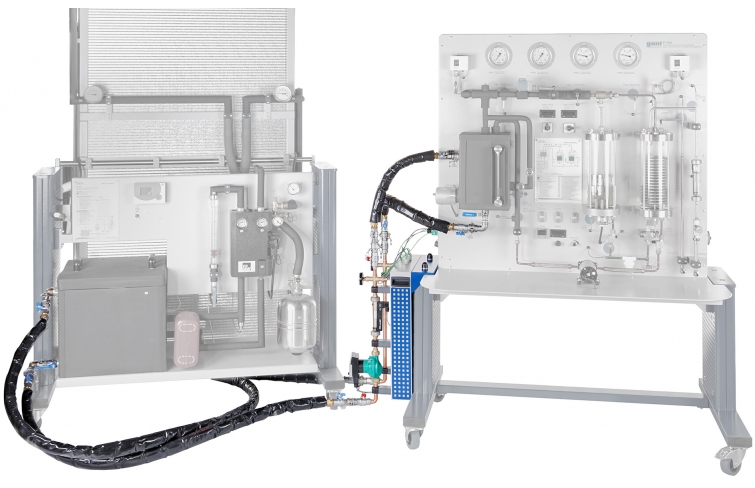

![Funkčné experimentálne usporiadanie: HL 313 Ohrev vody pre domácnosť s plochým kolektorom (vľavo), ET 352.01 Solárne teplo na chladenie (uprostred), ET 352 Parný tryskový kompresor v chladiarenskej technike (vpravo)](/images/datasheet/1686/ET-352.01-Solar-heat-for-refrigeration-products_list_small-gunt-1686-zeichnung_einzelheit_2.jpg)
