ST 510 Kompletná kanalizácia

ST 510 Kompletná kanalizácia

  • priehľadné potrubia a nádrže na pozorovanie procesov prúdenia
  • uzavretý vodný okruh
  • tlaková krivka v zostupnej rúre
  • bypass
  • nesprávne správanie prúdenia s chybným vetraním potrubí
  • nesprávne správanie prúdenia s nesprávnym dimenzovaním potrubia
  • prietok pri odsadení potrubia

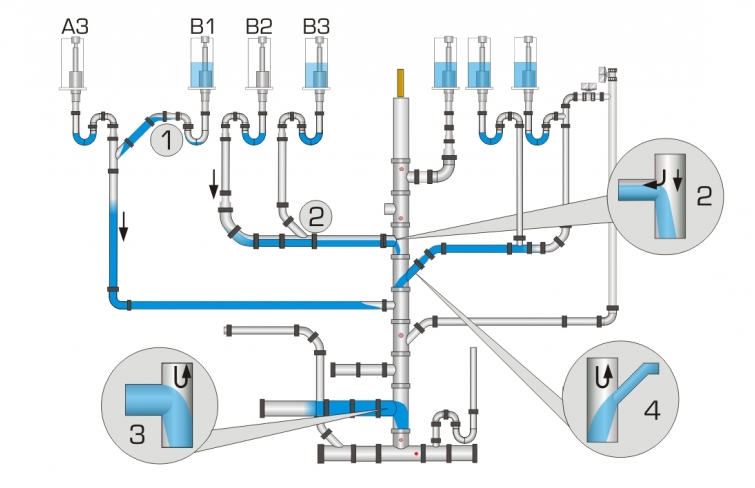

  • sací efekt na križovatkách
  • správanie sanitárnych ventilov a armatúr
  • funkcie rôznych drenážnych potrubí

1 pokusná rastlina
1 sada hadíc
2 diaľkové ovládače
1 sada inštruktážneho materiálu

Vedenie kanalizácie je obzvlášť dôležité v inžinierstve odpadových vôd. Pri navrhovaní systémov je potrebné vziať do úvahy sklony rúr, vstupy a výstupy rúr, redukcie a prierezy, berúc do úvahy interakcie medzi komponentmi. Najmä rozloženie tlaku v zložitých potrubných systémoch kladie vysoké nároky na konštruktérov. Konštrukčné chyby vedú k hluku, prázdnym odtokovým uzáverom a upchatým potrubiam.

ST 510 umožňuje rôzne experimenty v oblasti inžinierstva odpadových vôd a umožňuje vizualizáciu procesov prúdenia v kanalizácii.

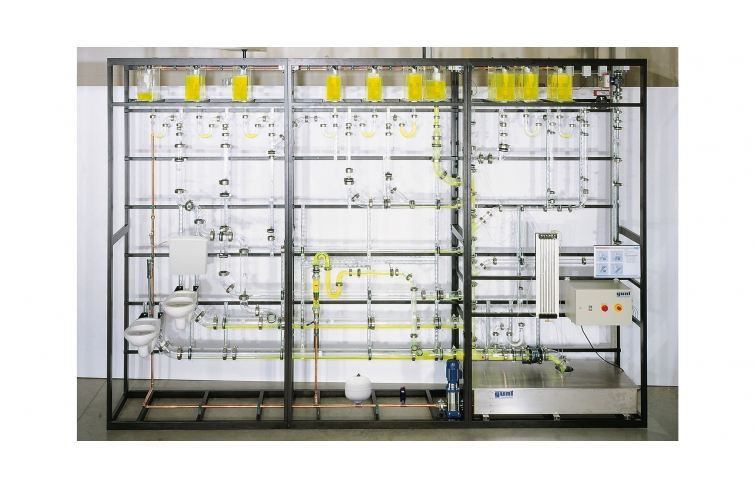

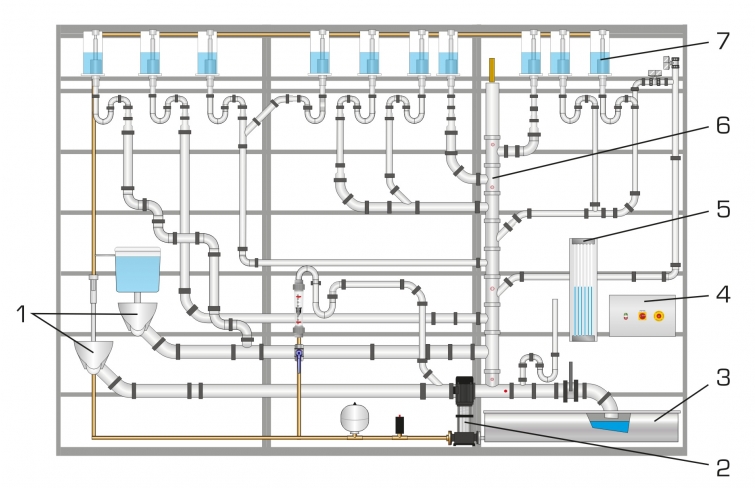

Experimentálny závod zahŕňa rozsiahly systém drenážnych potrubí založený na bežných prvkoch reálneho sveta. Rúry sú priehľadné, aby umožnili vizualizáciu procesov prúdenia. Cisterny sú umiestnené v hornej časti pokusného zariadenia. Tieto sa otvárajú alebo zatvárajú jednotlivo pomocou solenoidových ventilov. Okrem toho sú obtok, vetracie potrubie a tlakové preplachovanie vybavené solenoidovými ventilmi. Elektromagnetické ventily sa spúšťajú pomocou diaľkového ovládača. Systém možno použiť na štúdium krivky prietoku a tlaku na rôznych typoch križovatiek, odsadení rúr, zmien prierezov a odtokových uzáverov pri rôznych podmienkach vetrania a evakuácie. Systém obsahuje uzavretý vodný okruh so zbernou nádržou a čerpadlom.

Pozdĺž zvodu sú umiestnené tlakové meracie body na meranie tlakových pomerov v systéme odpadových vôd. Meracie body sú pripojené k trubicovému manometru pomocou hadicových spojov. Prietok sa určuje pomocou rotametra.

Špecifikácia
  1. experimentálny závod na demonštráciu technológie odpadových vôd
  2. priehľadné sklenené rúry a nádrže
  3. 10 nádrží s diaľkovo ovládanými solenoidovými ventilmi

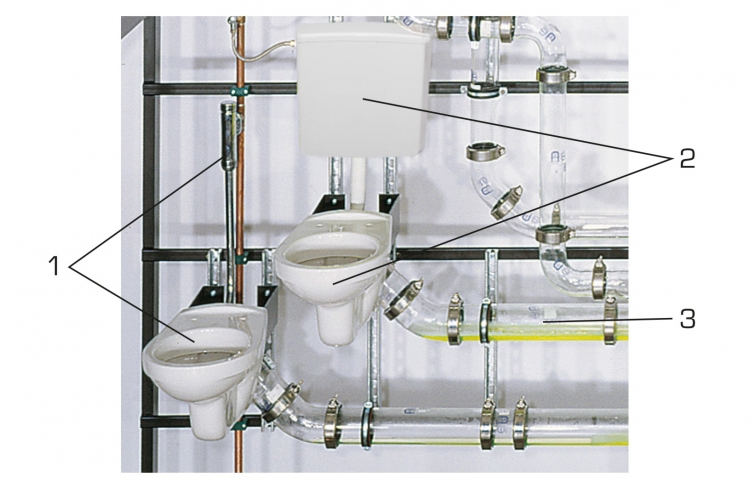

  4. 1 WC s nádržkou
  5. 1 WC s tlakovým splachovaním
  6. obsahuje zvodič, zberné potrubie, vetracie potrubie a obtoky
  7. 6 trubicových manometrov na indikáciu tlakovej krivky v zvode
  8. meranie prietoku pomocou rotametra
Technické dáta

Pumpa

  • príkon: 550W
  • max. prietok: 4,5 m 3 /h
  • max. výška: 42,6m

Zberná nádrž

  • objem: cca. 300 l

Priehľadné cisterny

  • 4x 20L
  • 6x 10L

Cisterna

  • 1x 9L

Splachovanie na WC: max. 9L


Meracie rozsahy
  • prietok: 0,4…4L/h
  • tlak: 6x 1500mmWC

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 5700x800x3900 mm
Hmotnosť: cca. 1100 kg

Vyžaduje sa pre prevádzku

pripojenie stlačeného vzduchu: 6…10bar
