WL 312 Tréningový systém: prenos tepla v prúdení vzduchu

WL 312 Tréningový systém: prenos tepla v prúdení vzduchu

  • prieskum prenosu tepla konvekciou spolu s príslušenstvom
  • experimenty bez príslušenstva
    • zaznamenávanie charakteristiky ventilátora
    • distribúcia rýchlosti vo vzduchovom potrubí
  • experimenty s príslušenstvom
    • prenos tepla hladkými rúrkami ( WL 312.01 spolu s WL 312.10 / WL 312.11 )
    • prenos tepla rebrovanými rúrkami ( WL 312.02 spolu s WL 312.10 / WL 312.11 )
    • prenos tepla na výparníku chladiva ( WL 312.03 , spolu s WL 312.12 )

1 tréner
1 sada príslušenstva
1 sada inštruktážneho materiálu

požadovaný

WL 312.01 Prenos tepla s hladkými rúrkami
alebo
WL 312.02 Prenos tepla s rebrovanými rúrkami
alebo
WL 312.03 Prenos tepla na výparníku chladiva
s
WL 312.12 Kondenzačná jednotka

voliteľné

WL 312.11 Chladič vody
Generátor teplej vody WL 312.10

V mnohých priemyselných výrobných procesoch, ako aj pri klimatizácii budov, dochádza k prenosu tepla za asistencie prúdenia vzduchu. V týchto prípadoch je prenos tepla konvekciou určený teplotnými rozdielmi použitých médií a prietoku.

Trenažér WL 312 študuje konvekčný prenos tepla na rôznych povrchoch potrubia. Pohyb prúdenia sa uskutočňuje nútenou konvekciou.

Ako meracia časť slúži izolované vzduchové potrubie s ventilátorom. Zjednodušený vstupný prvok a usmerňovač prúdenia vo vzduchovom potrubí poskytujú homogénny prúd na vykonávanie experimentu. Objemový prietok sa nastavuje škrtiacou klapkou na výstupe ventilátora a meria sa meracou tryskou na vstupe do vzduchového potrubia.

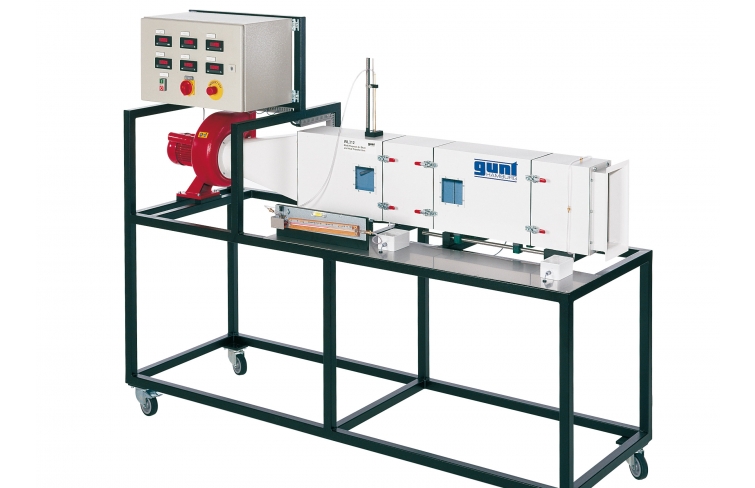

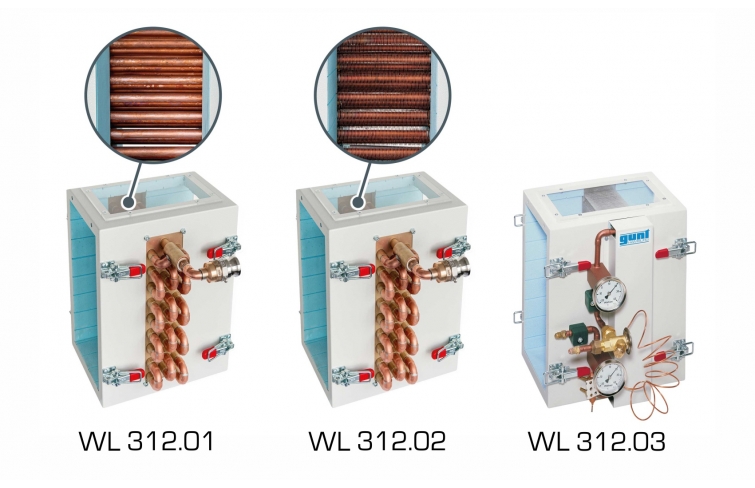

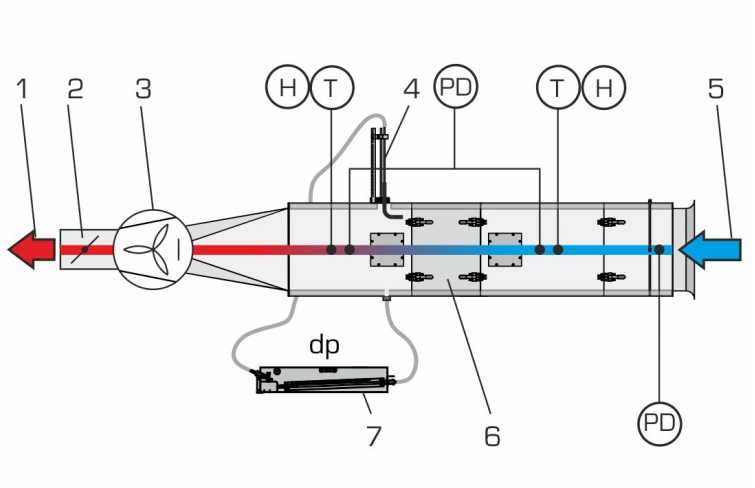

Vo vzduchovom potrubí je možné použiť výmenníky tepla s rôznymi povrchmi rúrok. Ako príslušenstvo sú k dispozícii výmenníky tepla s hladkými rúrkami, rebrovanými rúrkami alebo výparníkom chladiva. Vzduchové potrubie obsahuje dve okná na pozorovanie experimentov.

Kombinované snímače merajú teplotu a relatívnu vlhkosť na vstupe a výstupe výmenníka tepla. Zaznamenávajú sa aj tlaky pred a za meracou sekciou, aby sa určila tlaková strata vo výmenníku tepla. Rozloženie rýchlosti vo vzduchovom potrubí sa meria Pitotovou trubicou. Teploty, tlaky a relatívna vlhkosť sa zobrazujú digitálne.

Pre napájanie výmenníkov tepla sa odporúča nasledovné príslušenstvo: generátor teplej vody ( WL 312.10 ), chladič vody ( WL 312.11 ) a kondenzačná jednotka ( WL 312.12 ).

Objednávacie číslo: 060.31200

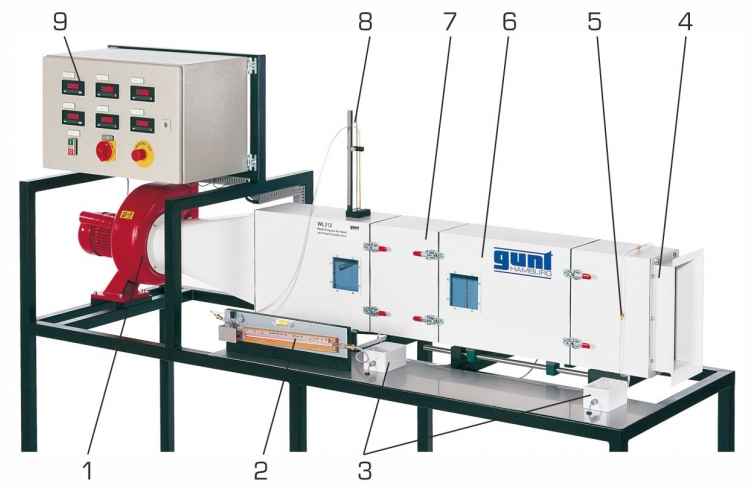

Špecifikácia
  1. vzduchové potrubie na štúdium prenosu tepla v prúdoch vzduchu
  2. izolované vzduchové potrubie s usmerňovačom prúdenia a prúdnicovým prívodom
  3. stanovenie objemového prietoku vzduchu diferenčným tlakom na meracej tryske
  4. ventilátor s nastaviteľným prietokom
  5. pohyblivá Pitotova trubica s manometrom so sklonenou trubicou na meranie rozloženia rýchlosti
  6. kombinovaný snímač teploty a vlhkosti
  7. digitálne zobrazenie diferenčného tlaku, teploty a relatívnej vlhkosti vzduchu
  8. rôzne výmenníky tepla dostupné ako príslušenstvo
Technické dáta

Prierez vzduchovodu: 150x300mm

Ventilátor

  • výkon: 1100W
  • max. prietok: 1680m 3 /h
  • max. tlakový rozdiel: 1000Pa
  • menovité otáčky: 2800min -1
  • rýchlosť vzduchu: max. 10 m/s

Pitotova trubica: zdvih 300 mm


Meracie rozsahy
  • teplota: 2x 0…50°C
  • vlhkosť: 2x 0…100%
  • diferenčný tlak: 0…100Pa

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 2350x750x1800 mm
Hmotnosť: cca. 150 kg

Vyžaduje sa pre prevádzku

WL 312.11 , WL 312.10 alebo vodovodná prípojka, odtok

Objednávacie číslo: 060.31200
