WL 920 Meranie teploty

WL 920 Meranie teploty

  • rôzne metódy merania teploty
  • skúmanie prechodného teplotného správania a definovaných teplotných skokov
  • oboznámenie sa s rôznymi metódami merania teploty:
    • neelektrické metódy: kvapalinový teplomer, bimetalový teplomer
    • elektrické metódy: termočlánok typu K, odporový teplomer Pt100, termistor NTC
  • stanovenie vlhkosti vzduchu psychrometrom
  • oboznámenie sa s funkciou jednotlivých prístrojov na meranie teploty
  • odozva senzorov
  • stabilné a prechodné správanie

1 tréner
1 sada príslušenstva
1 sada inštruktážneho materiálu

Na meranie teploty sa používajú rôzne fyzikálne procesy. Teploty je možné odčítať priamo na stupnici, napr. expanziou meracieho média. V priemysle sa teploty často merajú elektronicky. Výhodou elektronického merania je jednoduchšie ďalšie spracovanie alebo prenos elektrických signálov na vzdialené miesta (ovládače, externé displeje).

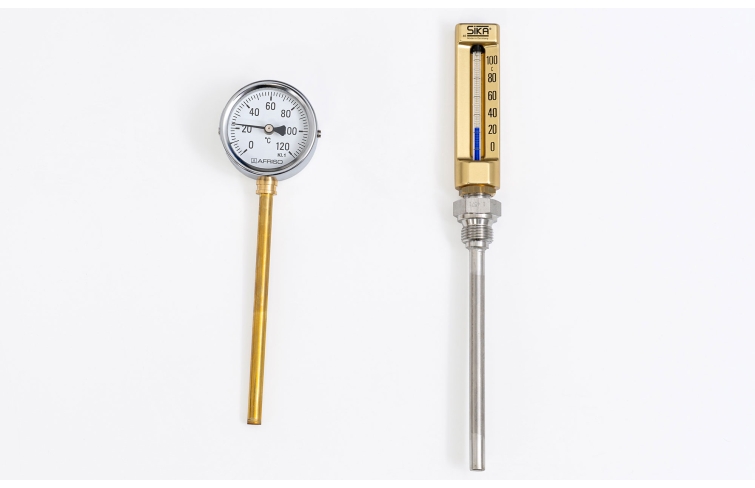

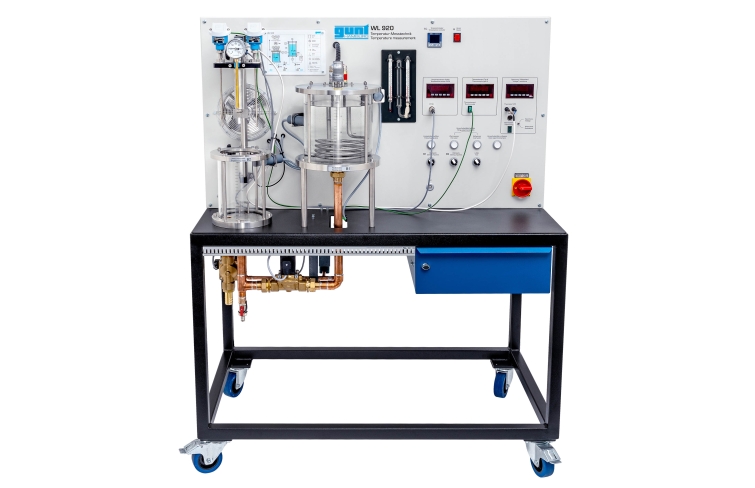

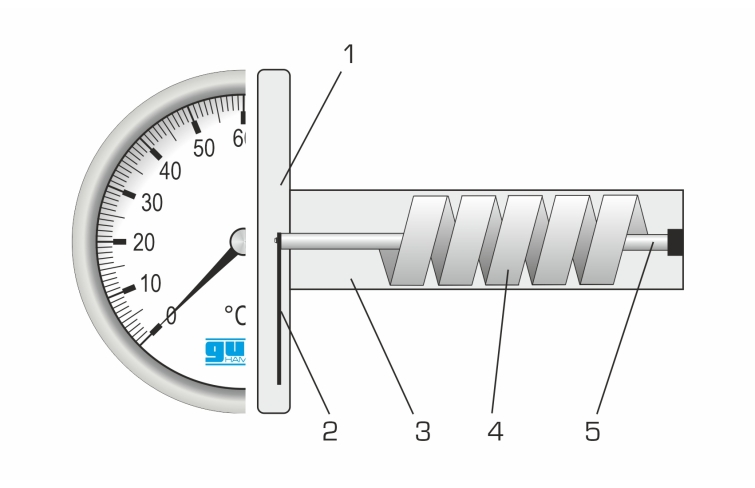

Trenažér WL 920 možno použiť na vykonávanie a porovnávanie rôznych postupov merania teploty. Neelektrické metódy sa skúmajú kvapalinovým teplomerom a bimetalovým teplomerom. Pre elektrické meranie teploty je dodávaný termočlánok typu K, odporový teplomer Pt100 a termistor NTC . Na meranie relatívnej vlhkosti sa používa psychrometer s dvoma kvapalinovými teplomermi.

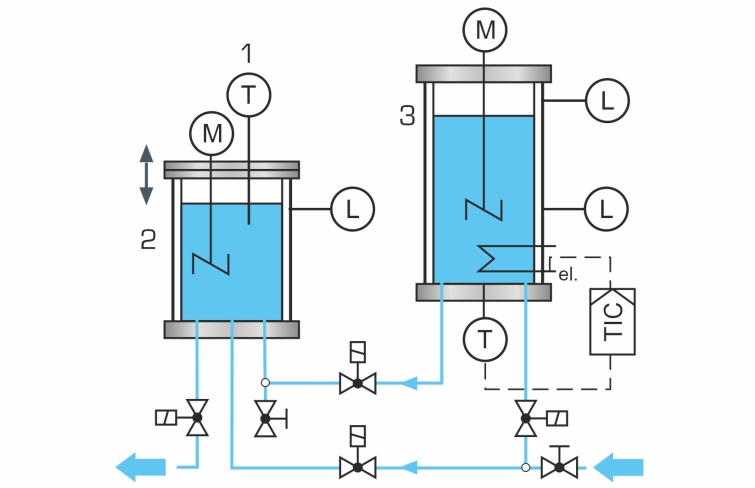

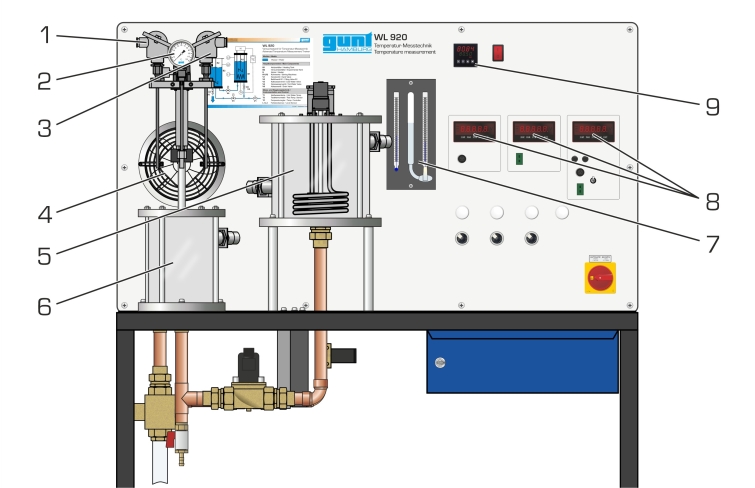

Teplotné senzory, ktoré sa majú skúmať, sú pripevnené k výškovo nastaviteľnému zariadeniu nad experimentálnou nádržou. Ventilátor zabezpečuje takmer konštantné okolité podmienky. Druhá nádrž s elektronicky riadeným ohrievačom dodáva teplotu vody do cca. 80 °C. Ohriata voda pri špecifikovanej teplote sa privádza do experimentálnej nádrže. Spustením výškovo nastaviteľného zariadenia sa snímače teploty ponoria do vody na meranie.

Pre zmenu odozvy je možné teplotné snímače termočlánku a odporového teplomeru vložiť do teplomerových nádob vyrobených z medi alebo nehrdzavejúcej ocele.

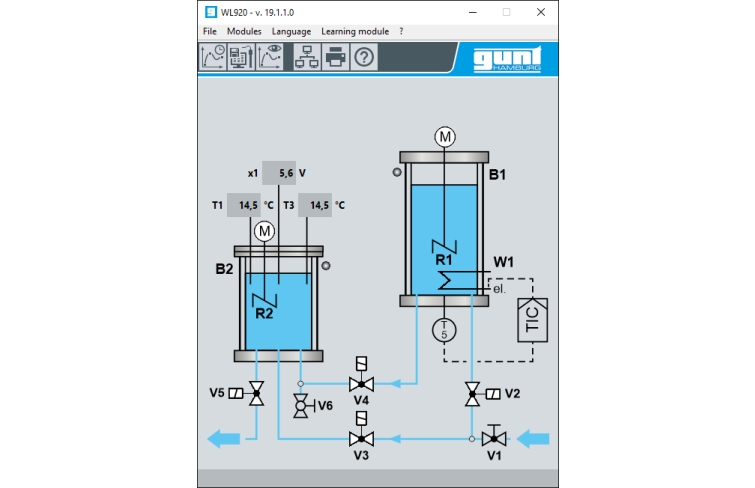

Namerané hodnoty kvapalinového teplomera, bimetalového teplomera a psychrometra sa odčítavajú v analógovej forme. Namerané hodnoty elektrických snímačov teploty sú digitálne zobrazované a navyše prenášané priamo do PC cez USB . Pomocou dodávaného softvéru GUNT sa teploty zaznamenávajú do záznamu merania v priebehu času, čím sa dokumentuje rozdielne časové správanie. Je možné študovať definované teplotné skoky a stabilné a prechodné teplotné správanie.

Trenažér je ovládaný cez softvér GUNT .

Objednávacie číslo: 060.92000

Špecifikácia
  1. meranie ustálenej a prechodnej teploty typickými meracími prístrojmi
  2. neelektrické metódy: kvapalinový teplomer, bimetalový teplomer
  3. elektrické metódy: termočlánok typu K, odporový teplomer Pt100, termistor NTC
  4. s teplomernými jímkami z medi a nehrdzavejúcej ocele je možné meniť odozvu termočlánku a odporového teplomera
  5. psychrometer na určenie relatívnej vlhkosti vzduchu
  6. definované teplotné skoky až do 80°C
  7. ohrevná nádrž s reguláciou teploty
  8. obe nádrže vybavené miešacím strojom
  9. ventilátor generuje konštantnú teplotu vzduchu nad experimentálnou nádržou
  10. Softvér GUNT cez USB pod Windows 10
Technické dáta

Ohrievacia nádrž

  • ohrievač, výkon: 2kW pri 230V , 1,5kW pri 120V
  • kapacita: 4L
  • regulátor teploty: PID

Snímače teploty

  • kvapalinový teplomer s organickou kvapalinou
  • bimetalový teplomer
  • psychrometra
  • termočlánok typu K
  • NTC termistor
  • Odporový teplomer Pt100

Teplomerové jímky

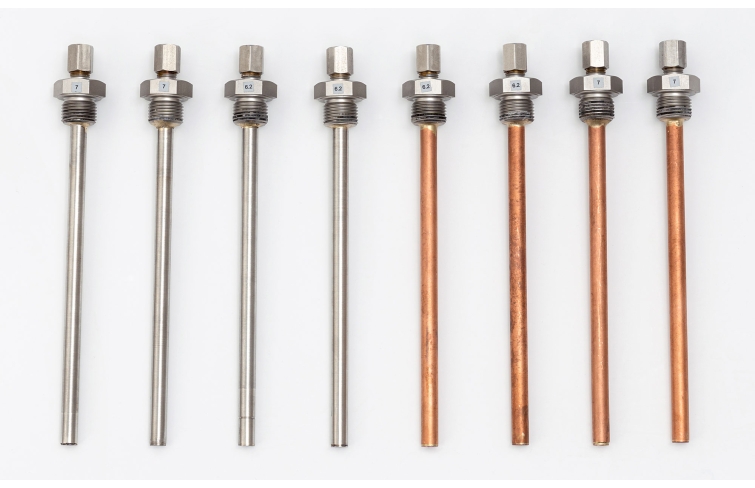

  • 2x meď: vnútorný-Ø 6,2mm, 7mm
  • 2x nerezová oceľ: vnútorný Ø 6,2 mm, 7 mm


Meracie rozsahy
  • teplota: kvapalinový teplomer: 0…100°C
  • teplota: bimetalový teplomer: 0…120°C
  • teplota: odpor term. Pt100: 0…100 °C
  • teplota: typ termočlánku K: 0…100°C
  • teplota: termistor NTC : 20…55°C
  • teplota: psychrometr: 2x -10…160°C
  • rel. vlhkosť: 3…96%

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza

Rozmery a hmotnosť

DxŠxV: 1200x700x1500 mm
Hmotnosť: cca. 185 kg

Vyžaduje sa pre prevádzku

vodovodná prípojka, odtok
Odporúča sa PC s Windows

Objednávacie číslo: 060.92000
