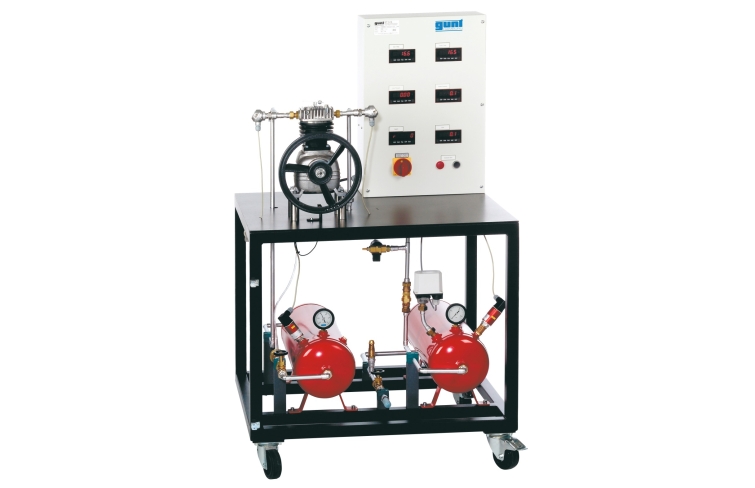

ET 513 Jednostupňový piestový kompresor

ET 513 Jednostupňový piestový kompresor

  • nastavenie a prevádzkové správanie systému výroby stlačeného vzduchu s jednostupňovým piestovým kompresorom
  • stanovenie charakteristickej krivky
  • stanovenie objemovej účinnosti
  • stanovenie mechanickej účinnosti

1 tréner
1 softvér GUNT + kábel USB
1 klinový remeň, 1 chránič klinového remeňa
1 sada inštruktážneho materiálu

  • jednostupňový piestový kompresor
  • časť GUNT FEML ine
  • nastavenie kompletnej kompresorovej jednotky v kombinácii s univerzálnou pohonnou a brzdovou jednotkou HM 365

požadovaný

HM 365 Univerzálna hnacia a brzdová jednotka

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
ET 513W Web Access Software

Výroba stlačeného vzduchu na priemyselné a komerčné účely v oblastiach, kde sa stlačený vzduch používa ako zdroj energie, si vyžaduje takzvané zariadenia na výrobu stlačeného vzduchu. Centrálnou súčasťou týchto systémov je kompresor. Je zodpovedný za vytváranie zvýšenia tlaku vzduchu pomocou mechanickej energie. Zariadenia na výrobu stlačeného vzduchu sa používajú na pohon strojov v banskom priemysle, pre pneumatické riadiace systémy v montážnych zariadeniach alebo ako jednotky na hustenie pneumatík na čerpacích staniciach.

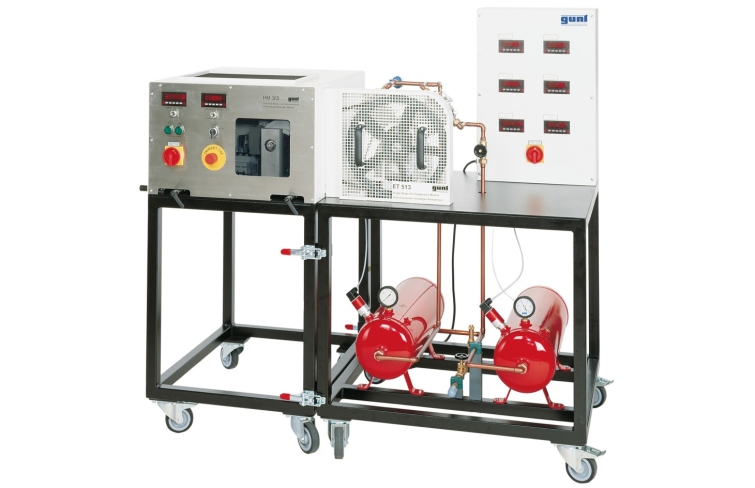

Jednostupňový piestový kompresor v ET 513 a pohonná jednotka HM 365 spolu tvoria kompletný systém výroby stlačeného vzduchu.

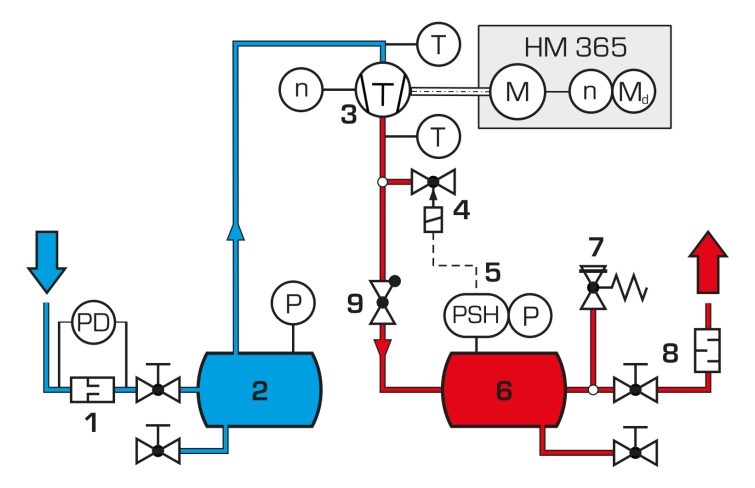

Pohonná jednotka HM 365 poháňa kompresor pomocou klinového remeňa. Otáčky kompresora sa nastavujú na HM 365 . Vzduch je nasávaný do nasávacej nádoby, kde sa usadzuje pred stlačením vo vnútri kompresora. Stlačený vzduch sa potom privádza do tlakovej nádoby a je k dispozícii ako pracovné médium. Na nastavenie prevádzkového režimu s ustáleným prietokom môže byť stlačený vzduch vypúšťaný cez vyfukovací ventil s tlmičom hluku. Systém dopĺňa tlakový spínač so solenoidovým ventilom na obmedzenie tlaku a poistným ventilom.

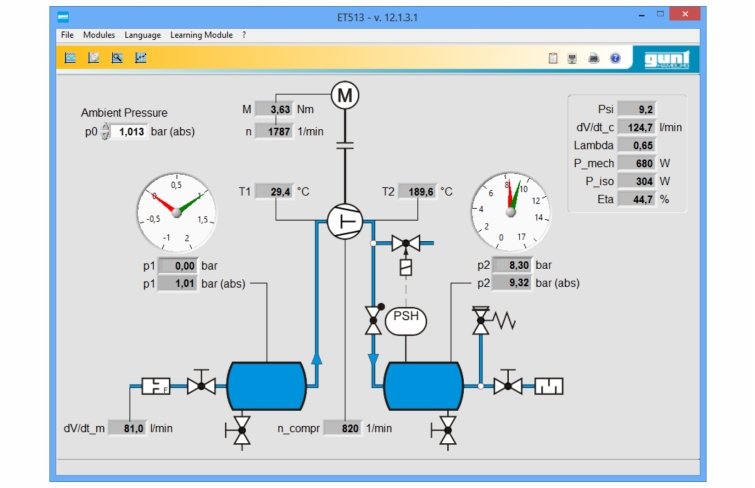

Na stanovenie objemového prietoku nasávaného vzduchu sa používa meracia tryska na sacej nádobe. Senzory zaznamenávajú tlaky a teploty pred a za kompresorom. Tlak sa zobrazuje aj na manometroch v nádržiach. Namerané hodnoty sa čítajú z digitálnych displejov a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru. Meranie otáčok a krútiaceho momentu je integrované v HM 365 .

Objednávacie číslo: 061.51300

Špecifikácia

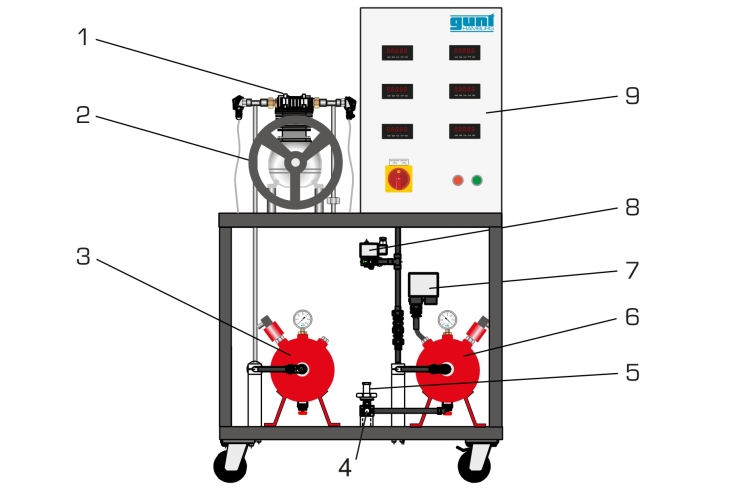

  1. výskum hnaného stroja na výrobu stlačeného vzduchu
  2. jednostupňový piestový kompresor s jedným valcom
  3. nastavenie pohonu a rýchlosti cez HM 365
  4. sacia nádoba s meracou tryskou na stanovenie nasávaného objemového prietoku
  5. sacia nádoba a tlaková nádoba, obe s tlakovým snímačom a prídavným manometrom
  6. poistný ventil a tlakový spínač so solenoidovým ventilom na obmedzenie tlaku
  7. odvzdušňovací ventil s tlmičom pre nastavenie prevádzkového režimu s ustáleným prietokom
  8. snímače tlaku a teploty pred a za kompresorom
  9. digitálny displej pre prietok vzduchu, teploty, tlaky, diferenčné tlaky a otáčky kompresora
  10. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Kompresor, 1 valec, jednostupňový

  • príkon: 750W
  • menovité otáčky: 980min -1
  • pozitívny prevádzkový tlak: 8 bar
  • max. tlak: 10 bar
  • sacia kapacita: 150 l/min pri 8 baroch
  • vrt: 65 mm
  • zdvih: 46 mm

Poistný ventil: 10 bar
Tlaková nádoba

  • 16 bar
  • objem: 20L

Nasávacia nádoba: 20L


Meracie rozsahy
  • teplota: 1x 0…200°C / 1x 0…100°C
  • tlak: 0…16bar / -1…1bar
  • prietok: 0…150L/min
  • rýchlosť: 0…1000 min -1

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 900x800x1510 mm
Hmotnosť: cca. 130 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows

Objednávacie číslo: 061.51300
