HM 167 Prúdenie podzemnej vody

HM 167 Prúdenie podzemnej vody

  • stanovenie hladiny podzemnej vody
  • zníženie hladiny podzemnej vody cez dve studne
  • prúdenie podzemnej vody na výkopových jamách
  • štúdie podzemných vôd pri koncentrickom zaťažení substrátu

1 tréner
3 modely
1 sada hadíc
1 sada inštruktážneho materiálu

  • prieskum tokov podzemných vôd

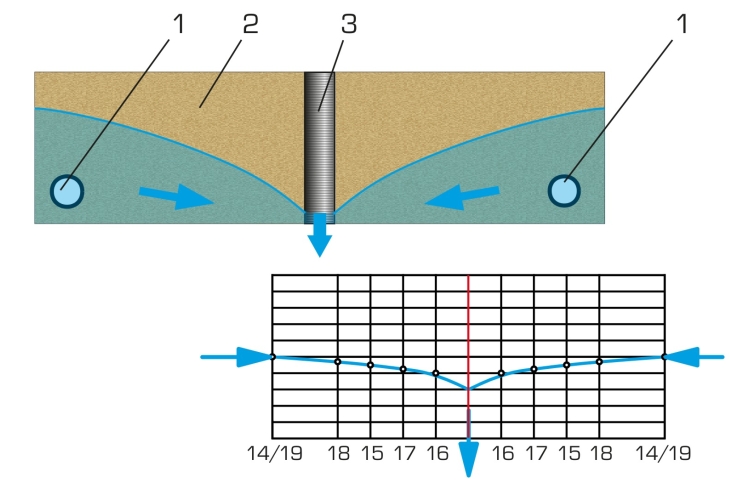

  • demonštrácia poklesu podzemnej vody
  • prieskum výkopových jám

Prietoky podzemných vôd uvažujú okrem iného aj s odberom podzemných vôd zo studní a výkopových jám. Pochopenie hydrologických princípov prúdenia podzemnej vody je užitočné pri navrhovaní spoľahlivých stavieb, ako sú výkopové jamy alebo drenážne systémy.

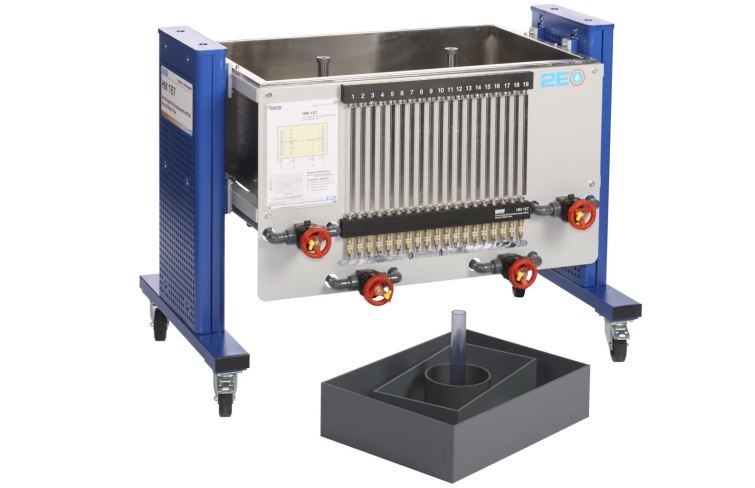

HM 167 umožňuje trojrozmerné skúmanie prúdenia podzemnej vody. Trenažér sa skladá z nádrže s pieskovou náplňou. Do pieskového lôžka je možné umiestniť rôzne modely.

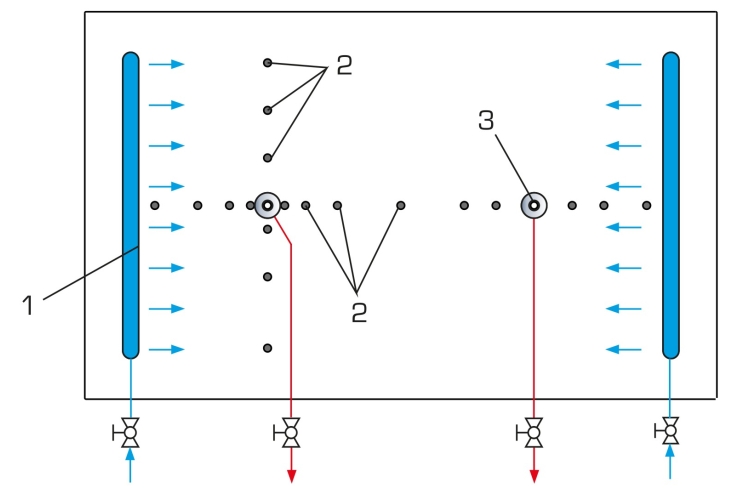

Voda je privádzaná do nádrže cez dve horizontálne rúrky s otvoreným švom, ktoré je možné aktivovať samostatne pomocou ventilov. Z toho vyplývajú rôzne možnosti experimentov s tečúcou podzemnou vodou. Vyšetrovanie rôznych extrakcií uľahčujú dve studne s rúrkami s otvoreným švom, ktoré sa aktivujú aj jednotlivo cez ventily. Tri rôzne modely umožňujú štúdium výkopových jám.

Na dne nádrže sú ortogonálne usporiadané meracie prípojky na zisťovanie hladín podzemnej vody. Hladiny podzemnej vody sú zobrazené na 19 tubusových manometroch.

Objednávacie číslo: 070.16700

Špecifikácia

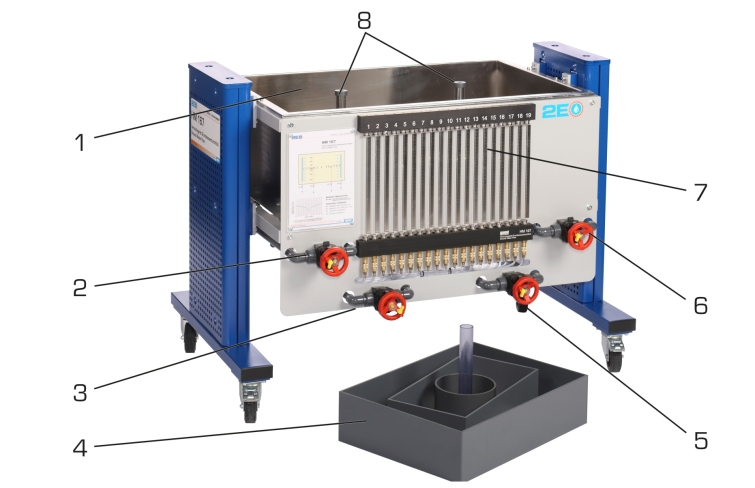

  1. prieskum tokov podzemnej vody
  2. nádrž z nehrdzavejúcej ocele ako experimentálna časť, ktorá sa naplní hrubým pieskom
  3. prívod vody cez 2 rúrky s otvoreným švom
  4. odtok vody cez 2 studne s rúrkami s otvoreným švom v experimentálnej časti
  5. prívody a vypúšťanie vody je možné nastaviť samostatne pomocou ventilov
  6. 19 meracích prípojok s filtrami na detekciu hladiny podzemnej vody, usporiadaných kolmo ku dnu nádrže
  7. 2 rôzne modely pre výkopové jamy
  8. 1 model pre konštrukciu s vodotesným dnom
  9. hladiny podzemnej vody zobrazené na 19 tubusových manometroch
Technické dáta

Nádrž

  • materiál: nerezová oceľ
  • obsah, DxŠxV: 1000x615x350mm
  • 19 meracích prípojok na dne nádrže

Plastové modely

  • výkopová jama, DxŠxV: 610x464x150mm
  • výkopová jama, DxŠxV: 256x464x150mm
  • konštrukcia s vodeodolným dnom
    • ØxV: 180x150mm, ØxV duše: 40x330mm


Meracie rozsahy
  • tlak: 19x 0…300mmWC
Rozmery a hmotnosť

DxŠxV: 1340x900x1000 mm
Hmotnosť: cca. 125 kg

Vyžaduje sa pre prevádzku

vodovodná prípojka, odtok
piesok (zrnitosť 1…2 mm)
