GL 212 Dynamické správanie viacstupňových planetárnych prevodoviek

GL 212 Dynamické správanie viacstupňových planetárnych prevodoviek

  • určiť prevodový pomer pre zablokovaný prevodový stupeň
  • merať prenášané sily pre zablokovaný prevod
  • zrýchlenie prevodového stupňa pri konštantnom hnacom momente
  • vplyv prevodového pomeru
  • určiť redukovaný hmotnostný moment zotrvačnosti
  • premena potenciálnej energie na kinetickú energiu
  • určiť trenie
  • určiť účinnosť prevodovky

1 tréner
2 sady závaží
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

  • dvojstupňové planétové súkolesie, každé s tromi planétovými súkolesiami
  • možno nakonfigurovať štyri rôzne prenosy
  • ohýbanie lúčov na meranie sily
  • indukčné snímače rýchlosti pre grafy rýchlosti a času na určenie uhlového zrýchlenia

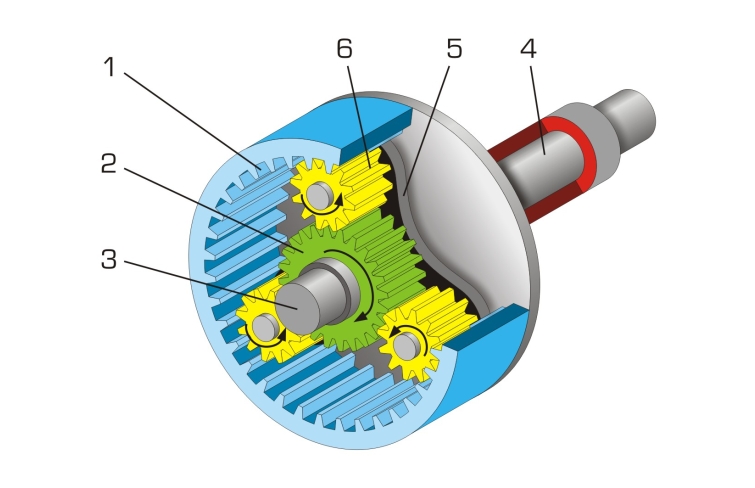

Planétové súkolesie je špeciálnym typom ozubeného prevodu, v ktorom sa viac planétových kolies otáča okolo centrálne usporiadaného centrálneho kolesa. Planétové kolesá sú namontované na planétovom nosiči a zapadajú do vnútorne ozubeného korunového kolesa. Krútiaci moment a výkon sú rozdelené medzi niekoľko planétových prevodov. Centrálne koleso, planétový nosič a korunové koleso môžu byť buď hnacie, poháňané alebo pevné. Planétové prevody sa používajú v automobilovom priemysle a stavbe lodí, ako aj na stacionárne použitie v turbínach a všeobecnom strojárstve.

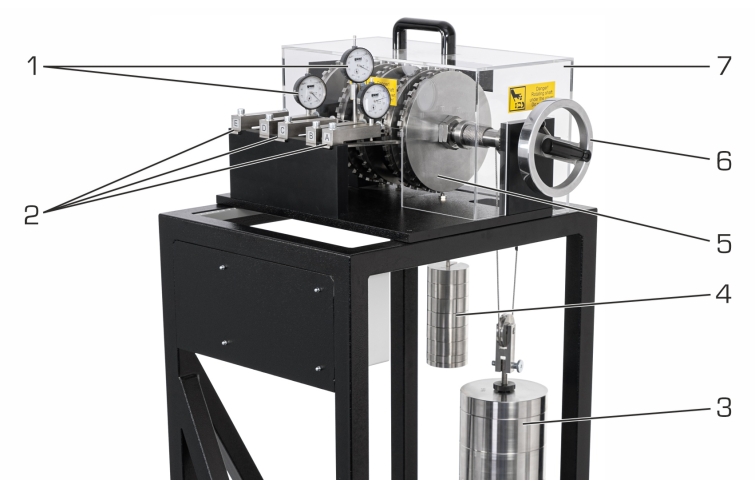

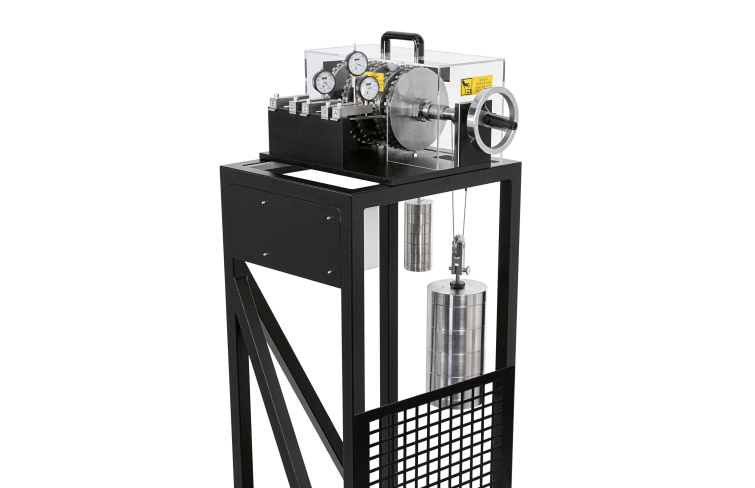

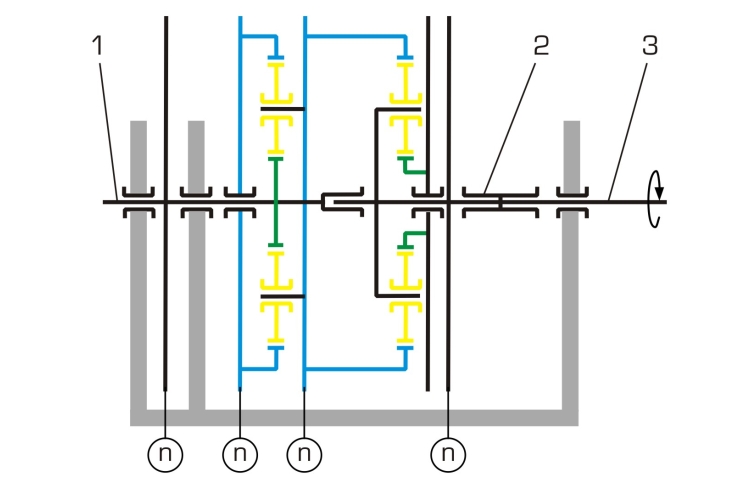

Jednotka GL 212 umožňuje skúmať dynamické správanie dvojstupňového planétového súkolesia. Trenažér sa skladá z dvoch súprav planétových kolies, každá s tromi planétovými súkolesiami. Ozubené koleso prvého stupňa je spojené s planétovým unášačom druhého stupňa. Upevnením jednotlivých prevodových stupňov je možné nakonfigurovať celkom štyri rôzne prevodové pomery. Prevodovka sa zrýchľuje pomocou káblového bubna a variabilnej sady závaží. Sada závaží sa zdvíha pomocou ručného kolesa. Račňa zabraňuje náhodnému úniku závažia. Voľnobežka upínacieho valca umožňuje ďalšie voľné otáčanie po uvoľnení závažia. Váhu zachytáva tlmič. Priehľadný ochranný kryt zabraňuje náhodnému kontaktu s rotujúcimi časťami.

Aby bolo možné určiť efektívne krútiace momenty, zaznamená sa priehyb na ohybových nosníkoch na meranie sily. Indukčné snímače rýchlosti na všetkých prevodových stupňoch umožňujú meranie otáčok. Namerané hodnoty sa prenášajú priamo do PC cez USB . Softvér na zber údajov je súčasťou dodávky. Uhlové zrýchlenie je možné odčítať z diagramov. Efektívne hmotnostné momenty zotrvačnosti sú určené uhlovým zrýchlením.

Objednávacie číslo: 030.21200

Špecifikácia
  1. skúmanie dynamického správania 2-stupňového planétového prevodu
  2. tri planétové kolesá na stupeň
  3. možné štyri rôzne prevodové pomery
  4. prevod je zrýchľovaný pomocou káblového bubna a variabilnej sady závaží

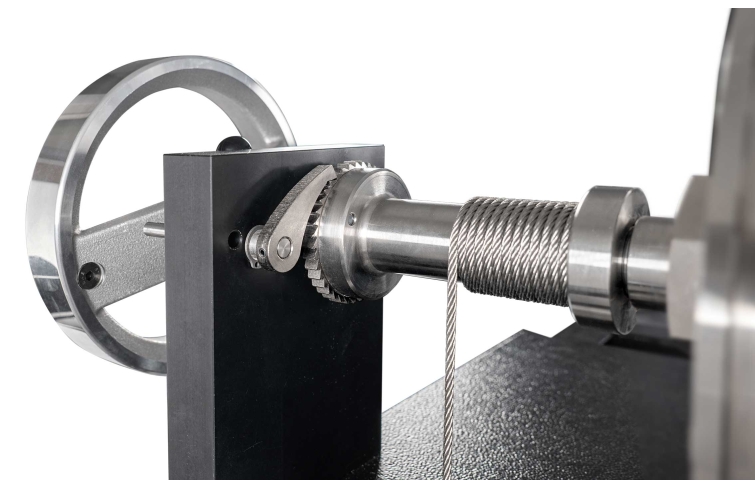

  5. hmotnosť zdvihnutá ručným kolesom; račňa zabraňuje náhodnému uvoľneniu
  6. voľnobežka upínacieho valca umožňuje ďalšie voľné otáčanie po uvoľnení závažia
  7. tlmič pre hmotnosť
  8. bezpečnostné zariadenia: priehľadný ochranný kryt s bezpečnostným zámkom a ochrannou mriežkou pre sadu závaží

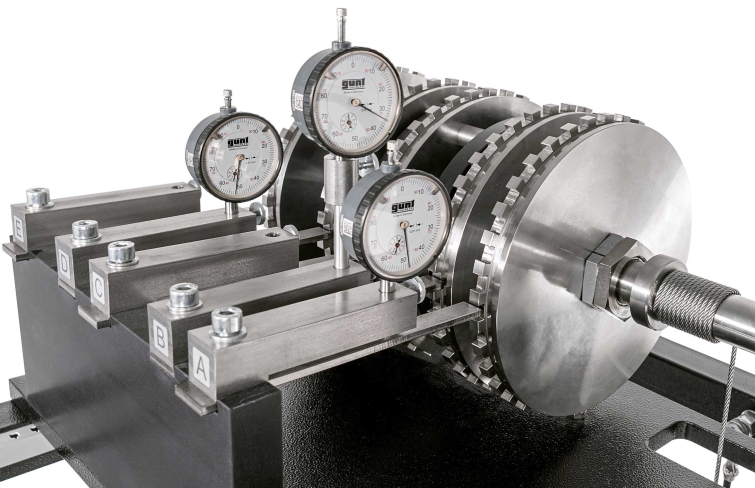

  9. meranie sily na rôznych prevodových stupňoch pomocou 3 ohýbacích tyčí, zobrazenie pomocou číselníkov
  10. indukčné snímače rýchlosti
  11. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

2-stupňová planétová prevodovka

  • modul: 2 mm
  • centrálne kolesá: 24 zubov, rozstup d kruhu: 48 mm
  • planétové kolesá: 24 zubov, rozstup d kružnice: 48 mm
  • prstencové kolesá: 72 zubov, rozstup d kruhu: 144 mm

Drive

  • sada závaží: 5…50 kg
  • max. potenciálna energia: 245,3 Nm

Zaťaženie v pokoji

  • hmotnostné sily: 5…70N


Meracie rozsahy
  • rýchlosť: 0…2000 min -1

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 950x600x1700 mm
Hmotnosť: cca. 150 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 030.21200
