TM 260.06 Rozloženie tlaku v kĺbových ložiskách

TM 260.06 Rozloženie tlaku v kĺbových ložiskách

  • spolu s pohonnou jednotkou
    • rozloženie tlaku v radiálnom ložisku v závislosti od rýchlosti
    • rozloženie tlaku v radiálnom ložisku v závislosti od zaťaženia alebo šírky ložiskovej medzery
    • limit stability ako funkcia šírky medzery

1 experimentálna jednotka
1 olej (0,5 l)
1 sada inštruktážneho materiálu

  • znázornenie rozloženia radiálneho tlaku v radiálnom ložisku pri rôznych šírkach ložiskovej medzery
  • puzdro ložiska vyrobené z priehľadného plastu

požadovaný

TM 260 Pohonná jednotka pre tribologické vyšetrovanie

Oblasť tribológie zahŕňa všetky formy trenia. V radiálnych ložiskách dochádza k suchému, zmiešanému a tekutému treniu. Za prevádzkových podmienok je úplne zreteľné kvapalinové trenie, takže hriadeľ a ložisková panva sú oddelené podporným mazacím filmom. Nosnú funkciu mazacieho filmu možno opísať rozložením tlaku v ložiskovej medzere.

Experimentálna jednotka TM 260.06 slúži na vizualizáciu profilu radiálneho tlaku v radiálnom ložisku s hydrodynamickým mazaním.

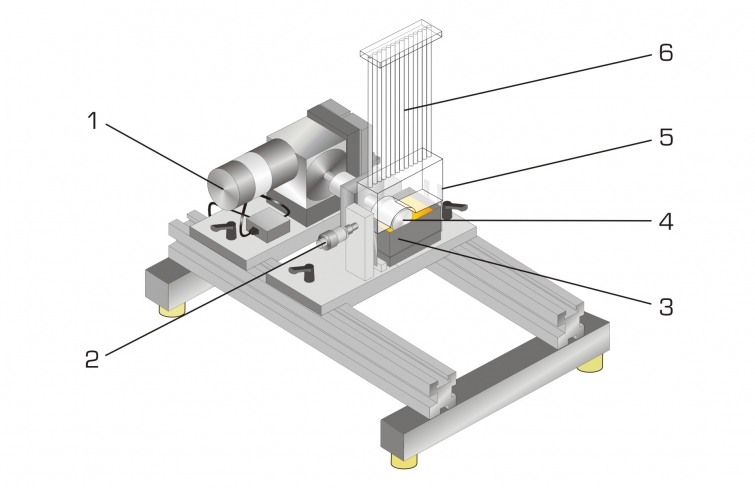

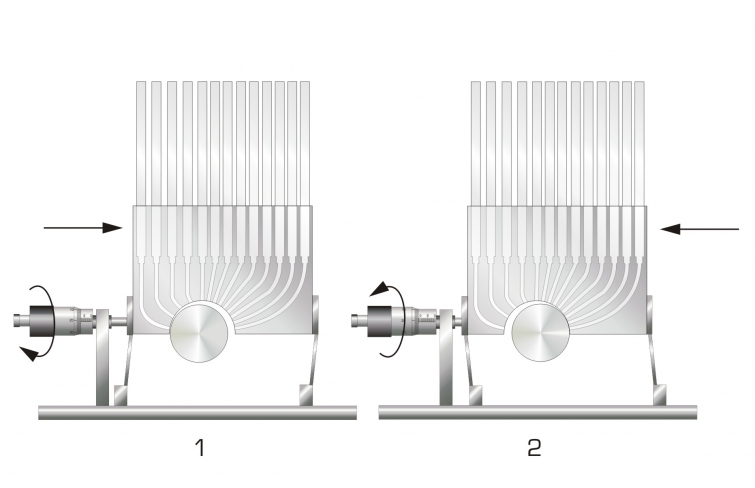

Na tento účel experimentálna jednotka obsahuje otvorenú ložiskovú panvu, ktorá obklopuje hriadeľ len do polovice a ktorá simuluje radiálne ložisko. Ložisková panva je upevnená na dvoch pružinových doskách tak, aby sa dala posúvať. Na rozdiel od skutočných hydrodynamických klzných ložísk je možné šírku medzery nastaviť pomocou radiálne pohyblivého ložiskového telesa pomocou pružín a mikrometrovej skrutky.

Na vykonávanie experimentov je potrebná pohonná jednotka TM 260 . Experimentálna jednotka sa rýchlo a jednoducho namontuje na rám pohonnej jednotky pomocou rýchloupínacích skľučovadiel. Hriadeľ je poháňaný upínacou spojkou medzi pohonnou jednotkou a prevodovkou. Displej a riadiaca jednotka pohonnej jednotky zobrazuje treciu silu a rýchlosť a umožňuje plynulé nastavenie rýchlosti.

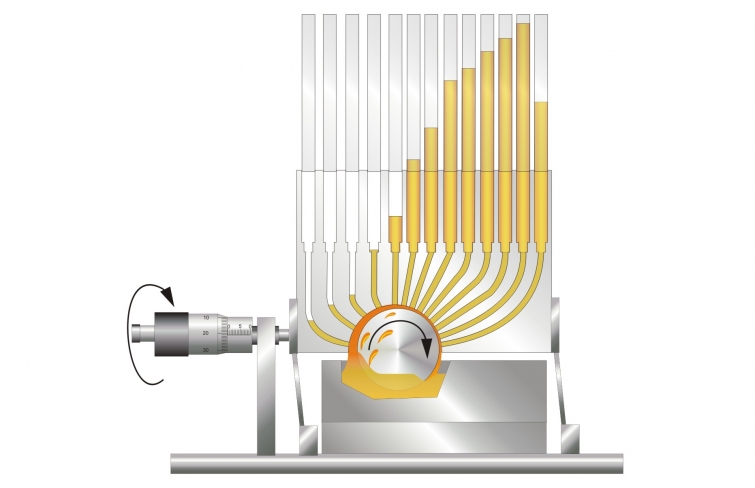

Na meranie tlaku je po obvode ložiskovej panvy 13 meracích bodov. Tlaky sa odčítajú z 13 trubicových manometrov s použitím výšky každého stĺpca kvapaliny. Mazivo sa dodáva cez olejovú vaňu. Ložiskový plášť je priehľadný, čo umožňuje pozorovanie experimentu.

Objednávacie číslo: 040.26006

Špecifikácia
  1. demonštrácia a vizualizácia rozloženia tlaku v radiálnom ložisku s hydrodynamickým mazaním
  2. rýchla a jednoduchá montáž experimentálnej jednotky na rám pohonnej jednotky
  3. valec je poháňaný upínacou spojkou medzi pohonnou jednotkou a prevodovkou
  4. puzdro ložiska je úplne priehľadné
  5. pohyblivé ložiskové puzdro, nastaviteľná ložisková medzera
  6. 13 meracích bodov radiálneho tlaku na panve ložiska
  7. radiálne rozloženie tlaku indikované 13 trubicovými manometrami
  8. Na prevádzku je potrebný základný modul TM 260
Technické dáta

Šachta

  • priemer: 50 mm
  • dĺžka: 50 mm
  • materiál: nehrdzavejúca oceľ

Ložiskový plášť

  • priemer: 52,5 mm
  • ložisková medzera nastaviteľná od: 0…2,5 mm

Nastavovací mechanizmus pre ložiskovú panvu

  • delenie: 0,01 mm

Olej

  • Stupeň viskozity ISO : VG 32


Meracie rozsahy
  • tlak: 360mm olejový stĺpec
  • rýchlosť: 0…200 min -1
Rozmery a hmotnosť

DxŠxV: 350x150x450mm
Hmotnosť: cca. 4 kg

Objednávacie číslo: 040.26006
