HM 286 Experimenty so zubovým čerpadlom
- názorný model zubového čerpadla
- uzavretý olejový okruh
- Softvér GUNT na zber dát, vizualizáciu a obsluhu
- súčasť stroja na fluidnú energiu GUNT Labline
- princíp činnosti zubového čerpadla
- zaznamenávanie charakteristík čerpadla
- vzťah medzi hlavou a rýchlosťou
- účinok obmedzenia tlaku
- stanovenie efektívnosti
1 experimentálna jednotka
1 olej 5L ( ISO VG 100 )
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík
Zubové čerpadlá patria do skupiny objemových čerpadiel s kontinuálnym prietokom. Médium prepravujú dva protibežné prevody. Dopravované médium je medzi puzdrom a zubovými priestormi. Prietok bez pulzácií sa zvyšuje lineárne s rýchlosťou. Tieto čerpadlá sú obzvlášť vhodné na vytváranie stredne vysokého tlaku pri nízkych prietokoch.
Experimentálna jednotka poskytuje základné experimenty na poznanie prevádzkového správania a najdôležitejších charakteristických veličín zubových čerpadiel.
HM 286 sa vyznačuje uzavretým okruhom s nádržou a zubovým čerpadlom s premenlivou rýchlosťou cez frekvenčný menič. Ozubené kolesá čerpadla sú namontované v priehľadnom kryte a možno ich pozorovať počas prevádzky. Prietok a výška sa nastavujú pomocou ihlového ventilu a prepúšťacieho ventilu. Ako médium sa používa olej.
Experimentálna jednotka je vybavená snímačmi tlaku a teploty. Merač s oválnym kolesom sa používa najmä na presné meranie prietoku viskóznych kvapalín. Oválne kolesové merače pracujú na objemovom princípe s dvoma presnými oválnymi ozubenými kolesami. Mikroprocesorová meracia technika je dobre chránená v kryte. Namerané hodnoty sa prenášajú priamo do PC cez USB , kde ich možno analyzovať pomocou priloženého softvéru.
Všetky výhody softvérovo podporovaných experimentov s prevádzkou a vyhodnocovaním ponúka softvér GUNT a mikroprocesor.
Objednávacie číslo: 070.28600
Špecifikácia
- fungovanie a prevádzkové správanie zubového čerpadla
- uzavretý olejový okruh obsahuje zubové čerpadlo s premenlivými otáčkami cez frekvenčný menič a priehľadnú nádrž

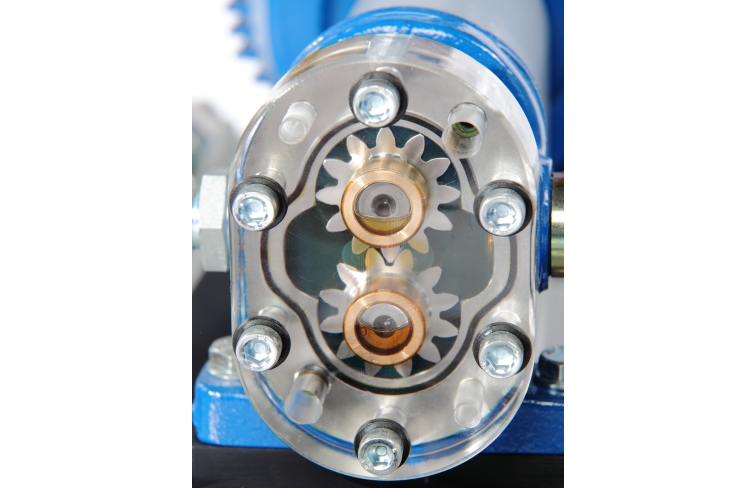

- priehľadné puzdro na pozorovanie ozubených kolies čerpadla
- ihlový ventil na nastavenie prietoku
- prepúšťací ventil na nastavenie hlavy
- snímače teploty a tlaku na vstupe a výstupe čerpadla
- oválny merač ako snímač prietoku
- vďaka integrovanej inštrumentácii na báze mikroprocesora nie sú potrebné žiadne ďalšie zariadenia s chybovým zapojením
- zobrazovanie a vyhodnocovanie nameraných hodnôt ako aj obsluha jednotky prostredníctvom softvéru
- Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
Technické dáta
Zubové čerpadlo s pohonom s reguláciou otáčok
- príkon: 370W
- nominálna rýchlosť: 100…750 min -1
- max. prietok: 32 cm 3 na otáčku
- max. hlava: cca. 80 m
Prepúšťací ventil: 0…5,5 bar
Meracie rozsahy
- tlak (vstup): ±1 bar
- tlak (výstup): 0…5bar
- prietok: 0…25L/min
- teplota: 0…100°C
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 670x590x750 mm
Hmotnosť: cca. 50 kg
Vyžaduje sa pre prevádzku
PC s Windows
Objednávacie číslo: 070.28600
![Objemové čerpadlá](/images/wissen_thumbs/189_en-GB.jpg)
![GUNT Labline behové kvapalinové stroje](/images/wissen_thumbs/99_en-GB.jpg)
![Labline stroje na energiu tekutín](/images/wissen_thumbs/359_en-GB.jpg)
![Návrh laboratória tekutých strojov](/images/wissen_thumbs/260_en-GB.jpg)

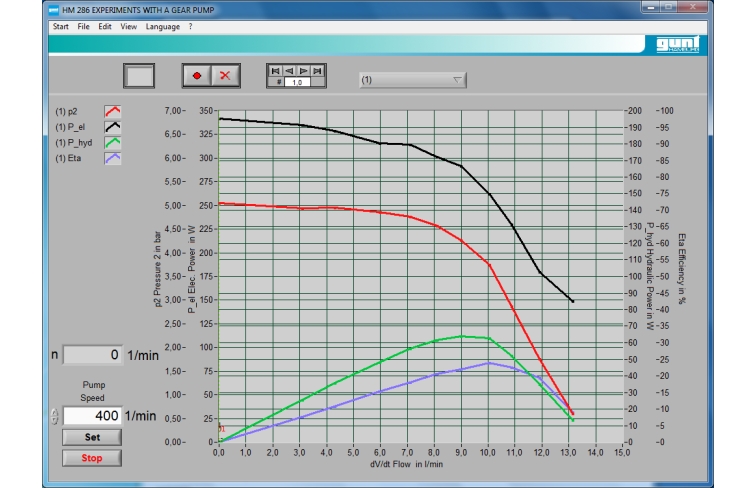

![Závislosti od prietoku pri n=400min-1 čierna: výkon elektromotora, červená: charakteristika čerpadla, zelená: výkon hydraulického čerpadla, fialová: účinnosť](/images/datasheet/845/HM-286-Experiments-with-a-gear-pump-products_list_small-gunt-845-add_1.png)
![Charakteristika čerpadla pre n=400min-1 (červená) a n=750min-1 (modrá)](/images/datasheet/845/HM-286-Experiments-with-a-gear-pump-products_list_small-gunt-845-add_2.png)
![](/images/datasheet/845/HM-286-Experiments-with-a-gear-pump-products_list_small-gunt-845-add_3.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/845/HM-286-WP-300.09-Laboratory-trolley-products_list_small-gunt-845-foto_totale.jpg)

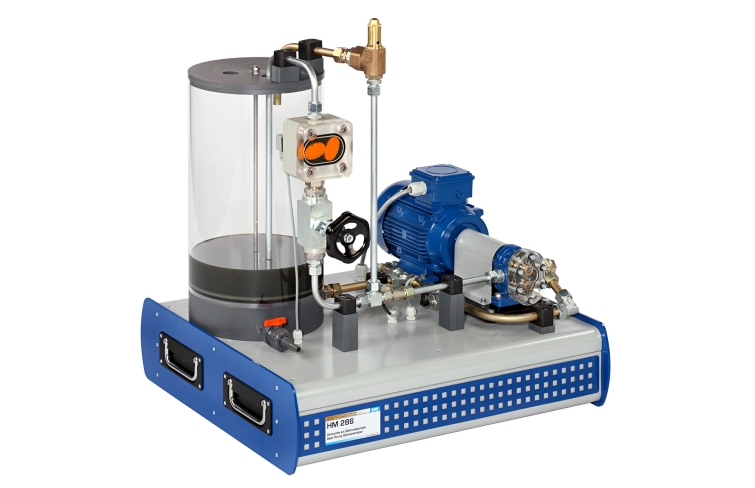

![](/images/datasheet/845/HM-286-Experiments-with-a-gear-pump-products_list_small-gunt-845-foto_totale.jpg)

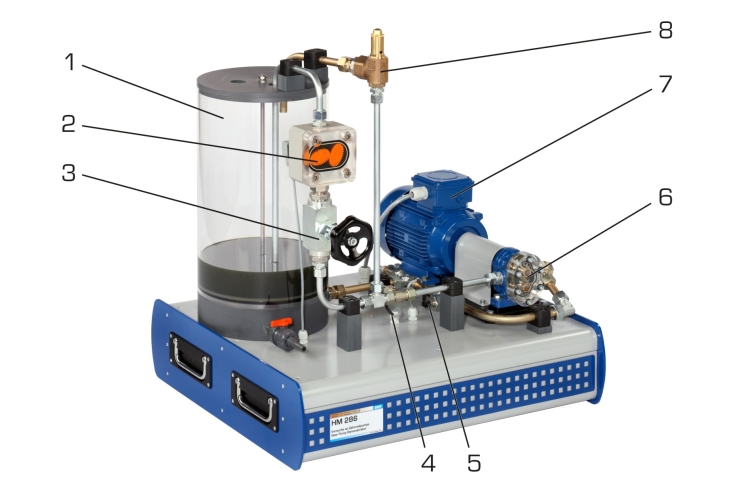

![1 nádrž, 2 prietokomery (merač s oválnym kolesom), 3 ihlový ventil, 4 tlakové snímače na výstupe, 5 tlakových snímačov na vstupe, 6 zubových čerpadiel, 7 pohonov, 8 prepúšťacích ventilov na nastavenie hlavy](/images/datasheet/845/HM-286-Experiments-with-a-gear-pump-products_list_small-gunt-845-zeichnung.jpg)

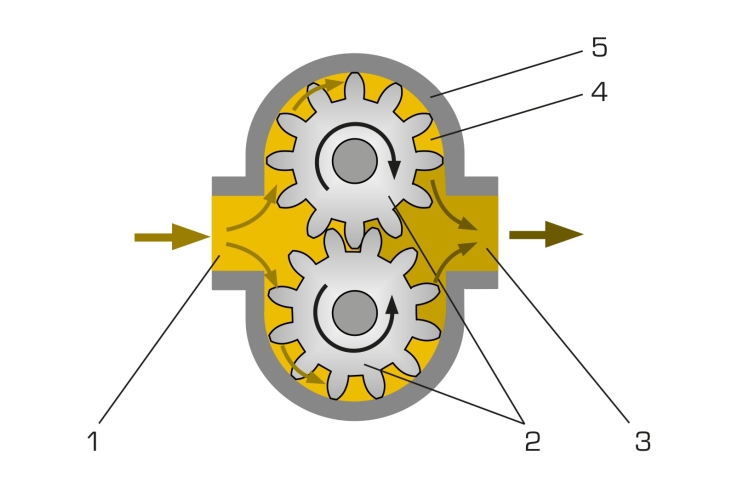

![Princíp činnosti zubového čerpadla 1 vstup oleja, 2 ozubené kolesá, 3 výstup oleja, 4 zubové medzery ako čerpacia komora, 5 skriňa](/images/datasheet/845/HM-286-Experiments-with-a-gear-pump-products_list_small-gunt-845-zeichnung_einzelheit_1.jpg)

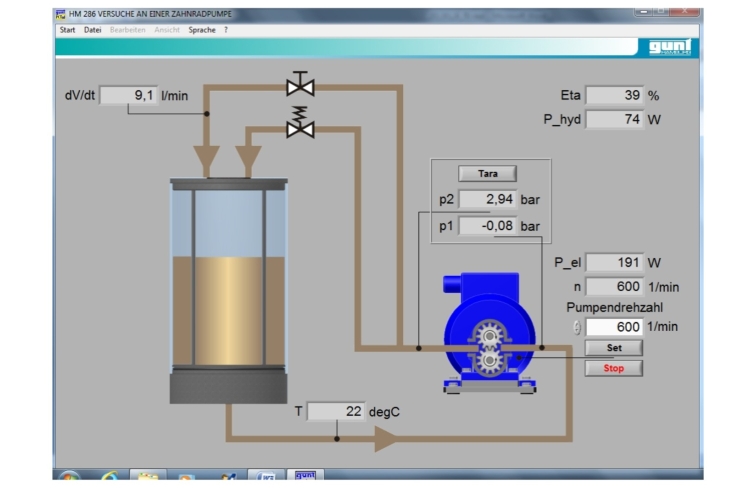

![Operačné rozhranie výkonného softvéru](/images/datasheet/845/HM-286-Experiments-with-a-gear-pump-products_list_small-gunt-845-zeichnung_einzelheit_2.jpg)
