HM 136 Prietok cez plnené kolóny
- transparentný model plnenej kolóny
- prúdi cez kolónu vodou alebo vodou a vzduchom
- paralelný alebo protiprúdový režim
- funkcia plnenej kolóny
- porovnať prevádzkové režimy
- s vodou
- prevádzka voda-vzduch v paralelnom prúdení
- prevádzka voda-vzduch v protiprúde
- demonštrácia
- stenový efekt
- tvorba prúdu
- nakladací bod
- záplavový bod
- hydraulické charakteristiky
- diagram tlakovej straty
- diagram zdržania
1 tréner
1 sada príslušenstva
1 sada inštruktážneho materiálu
Náplňové kolóny majú rôzne využitie v procesnom inžinierstve, čistení odpadových vôd a vzduchu a v biotechnických systémoch. Napríklad v adsorpčnej kolóne môžu byť tieto dve látky privedené do úzkeho kontaktu pomocou náplne. Keď sa použije ako reaktor s pevným lôžkom, náplň nesie katalyzátor potrebný na reakciu. Balenie je dostupné v najrôznejších tvaroch a materiáloch.
Dodržiavanie požadovaných podmienok prietoku je nevyhnutné pre správne fungovanie. Kľúčovú úlohu zohráva zmáčanie, doba kontaktu a odpor prúdenia. Tieto vlastnosti plnenej kolóny je možné študovať pomocou trenažéra HM 136 a demonštrovať dôležité javy, ako je stenový efekt alebo bod zaplavenia.
Ústredným prvkom trenažéra je priehľadný balený stĺp. Merajú sa tlaky v hornej, strednej a spodnej časti kolóny, aby bolo možné určiť tlakové straty v pevnom lôžku. Kolóna môže byť prevádzkovaná s vodou alebo vodou a vzduchom. Pri prevádzke s vodou je možné zmeniť smer prúdenia, takže je možné študovať aj úplne zaplavený stĺpec, ako napríklad v reaktore s pevným lôžkom. Prevádzka kolóny s vodou a vzduchom v protiprúde simuluje aplikáciu ako absorpčná kolóna. Balené lôžko je zameniteľné, takže je možné vyskúšať aj vlastné balenie v laboratóriu.
Experimentálna jednotka má vlastný prívod vzduchu a vody. Uzavretý vodný okruh pozostáva zo zásobníka, čerpadla, prietokomeru a ventilu. Prívod vzduchu obsahuje kompresor s prietokomerom a ventilom.
Objednávacie číslo: 070.13600
Špecifikácia
- trenažér na štúdium prúdenia v obalových vrstvách
- transparentná sklenená náplňová kolóna DURAN s vymeniteľným náplňovým lôžkom
- prevádzka s vodou alebo vodou a vzduchom
- prevádzka voda-vzduch v paralelnom prúdení alebo protiprúde
- smer prúdenia vody je možné obrátiť
- uzavretý vodný okruh s čerpadlom a akumulačnou nádržou
- kompresor na prívod vzduchu
- meranie prietoku a tlakovej straty
Technické dáta
Pumpa
- max. prietok: 18L/min
- max. hlava: 45m
- príkon: 250W
Kompresor
- max. objemový prietok: 8m 3 /h
- max. tlak: 1 bar rel.
- príkon: 370W
Balený stĺpec
- vnútorný priemer: 80 mm
- Dĺžka: 2 x 500 mm
- výška balenia: cca. 350 mm
Zásobník: 55L
Meracie rozsahy
- prietok: 1…10 m 3 /h (vzduch)
- prietok: 50…600 l/h (voda)
- diferenčný tlak: 2x 0…100 mbar, 1x 0…300 mbar
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
Rozmery a hmotnosť
DxŠxV: 1350x790x1980 mm;
H pripravené na vykonávanie experimentov: 2500 mm
Hmotnosť: cca. 250 kg
Objednávacie číslo: 070.13600
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Mechanika tekutín, pokročilý návrh laboratória](/images/wissen_thumbs/258_en-GB.jpg)

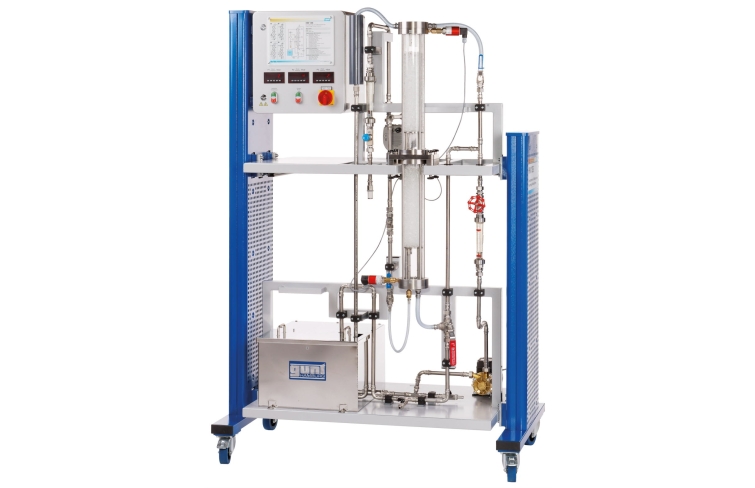

![Na obrázku je znázornená podobná jednotka](/images/datasheet/541/HM-136-Flow-through-packed-columns-products_list_small-gunt-541-foto_totale.jpg)

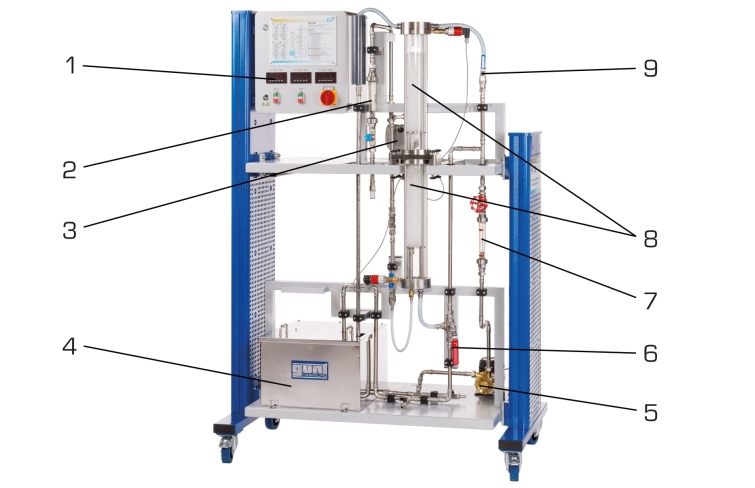

![1 digitálny indikátor tlaku, 2 merač prietoku vzduchu, 3 kompresor na vzduch, 4 zásobník, 5 čerpadlo na vodu, 6 spodný prepínací ventil stúpania a klesania, 7 prietokomer vody, 8 dvojdielne balené stĺpce, 9 horný prepínač stúpania a klesania ventil](/images/datasheet/541/HM-136-Flow-through-packed-columns-products_list_small-gunt-541-zeichnung.jpg)

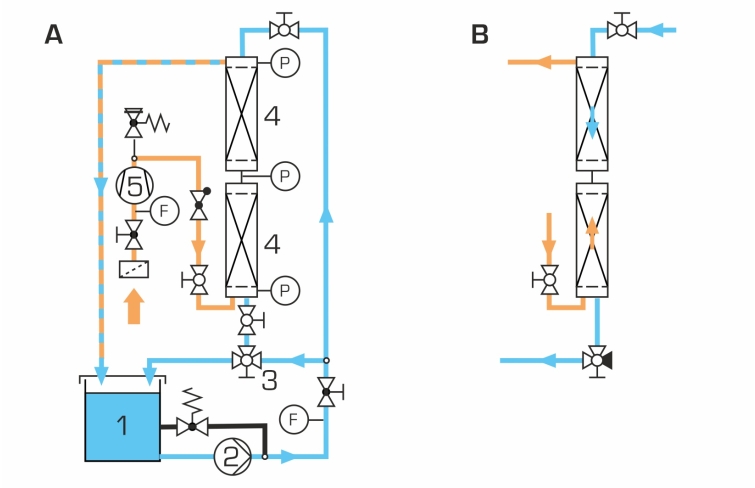

![Schéma procesu: 1 zásobník, 2 čerpadlo, 3 prepínací ventil, 4 náplňové kolóny, 5 kompresorov; F prietok, P tlak; B prevádzkový režim klesá voda, stúpa vzduch (protiprúd)](/images/datasheet/541/HM-136-Flow-through-packed-columns-products_list_small-gunt-541-zeichnung_einzelheit_1.jpg)

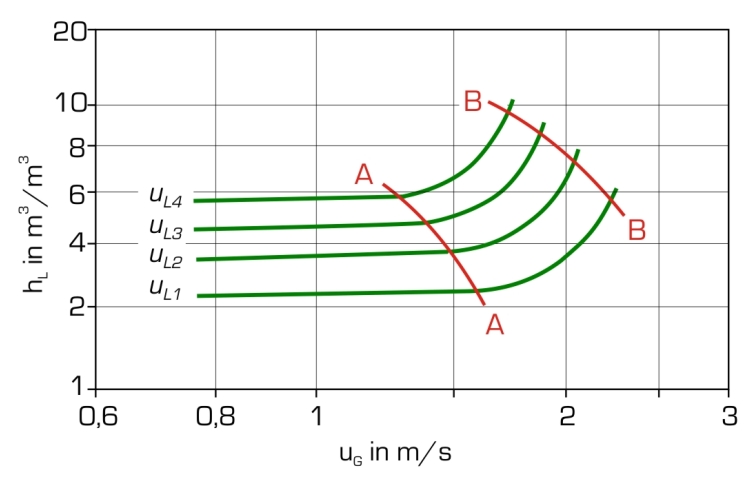

![Diagram zdržania: A bod zaťaženia, bod zaplavenia B, zdržanie hL, povrchová rýchlosť plynu uG, špecifické zaťaženie kvapaliny uL1…4](/images/datasheet/541/HM-136-Flow-through-packed-columns-products_list_small-gunt-541-zeichnung_einzelheit_2.jpg)
