ST 250 Kavitácia

ST 250 Kavitácia

  • funkcia Venturiho trysky
  • tlak ako funkcia prietoku
  • kavitačné procesy pri rôznych prietokoch a tlakoch

1 experimentálna jednotka
1 sada hadíc
1 sada inštruktážneho materiálu

  • skúmanie kavitačných procesov
  • vizualizácia tvorby bublín pary vo Venturiho dýze

voliteľné

WP 300.09 Laboratórny vozík

Kavitácia sa týka tvorby bublín pary v prúdiacich tekutinách v dôsledku silného nízkeho tlaku. Keď sa rýchlosť prúdenia zvyšuje, statický tlak kvapaliny klesá na tlak pary a vedie k tvorbe bublín pary. Bubliny sú unášané prúdom a implodujú, ak s klesajúcou rýchlosťou vzrastie statický tlak nad tlak pary tekutiny.

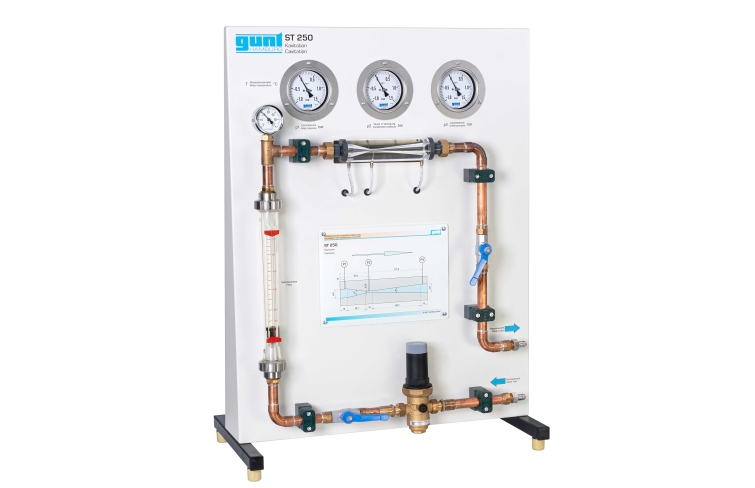

ST 250 je vhodný na demonštráciu kavitačných procesov na príklade Venturiho dýzy. Tlaková energia sa vo Venturiho tryske premieňa na kinetickú energiu a naopak. V najužšom priereze sa tvoria bubliny pár.

Na vizualizáciu procesov prúdenia obsahuje experimentálna jednotka Venturiho dýzu vyrobenú z priehľadného plastu. Na Venturiho tryske sú tri body merania tlaku: na vstupe, v najužšom bode a na výstupe. Vstupný tlak je možné nastaviť pomocou redukčného ventilu. Prietok a tlaky je možné nastaviť pomocou dvoch guľových ventilov, ktoré sú umiestnené na vstupe a výstupe potrubného systému.

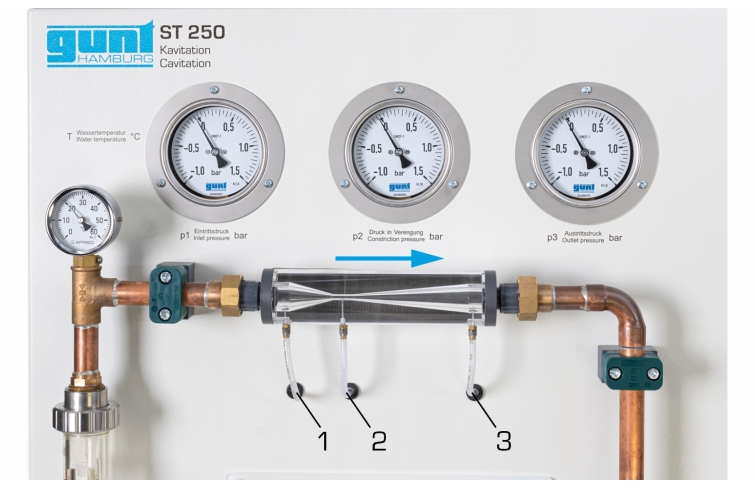

Rozloženie tlaku vo Venturiho dýze je znázornené na troch manometroch. Prietok je možné odčítať na rotametri. Teplota sa meria priamo pred Venturiho tryskou a zobrazuje sa na teplomere.

Objednávacie číslo: 066.25000

Špecifikácia

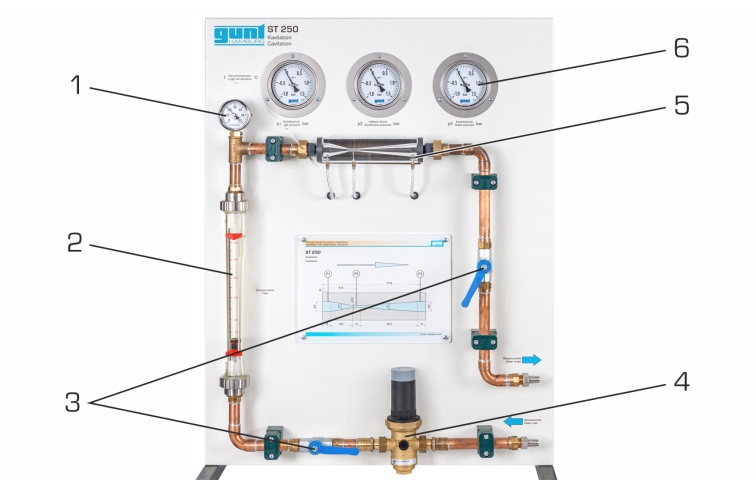

  1. skúmanie kavitačných procesov vo Venturiho dýze
  2. Venturiho tryska s 3 bodmi na meranie tlaku
  3. nastavenie prietoku pomocou guľových ventilov
  4. redukčný ventil, nastaviteľný
  5. teplomer na meranie teploty
  6. meranie prietoku pomocou rotametra

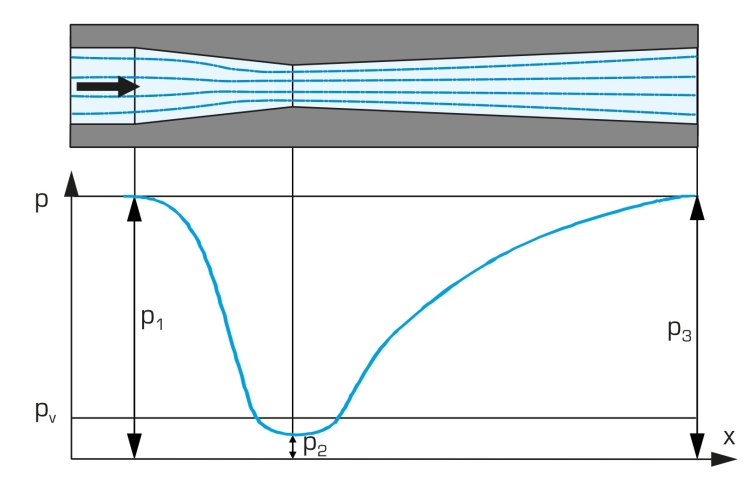

  7. manometer na zobrazenie krivky tlaku vo Venturiho dýze
Technické dáta

Redukčný ventil

  • 0,5…2 bar
  • do 70°C

Transparentná Venturiho tryska

  • prierez toku
    • vnútorný priemer: 18mm
    • kontrakcia: 10,5°
  • výstupný prierez
    • vnútorný priemer: 18mm
    • zväčšenie: 4°
  • najužší prierez
    • vnútorný priemer: 3,5 mm


Meracie rozsahy
  • tlak: -1…1,5bar
  • teplota: 0…60°C
  • prietok: 0…1000L/h
Rozmery a hmotnosť

DxŠxV: 700x400x930 mm
Hmotnosť: cca. 30 kg

Vyžaduje sa pre prevádzku

prípojka vody: 4bar, odtok

Objednávacie číslo: 066.25000

Vedomosti
Základy mechaniky tekutín: Webový prehľad E-Learn Odkaz
Základné znalosti
Kavitácia Pdf
Návrh laboratória
Návrh inštalatérskeho laboratória Pdf
Príslušenstvo
ST 250

Objednávacie číslo: 066.25000
