Fotovoltika
Technologické základy solárnych článkov
ET 252 Merania solárnych článkov
Trenažér ET 252 umožňuje základné vzťahy fotovoltaiky v dôkladne premyslených experimentoch.
- nastaviteľná osvetľovacia jednotka
- 4 monokryštalické kremíkové solárne články: voliteľné typy pripojenia cez patch panel
- regulovaný Peltierov chladiaci prvok na reguláciu teploty solárnych článkov
- zaznamenávanie charakteristík prúdového napätia
Patch panel
- predné a zadné kontakty vyvedené pre každý solárny článok
- integrácia bypass diód
- presná regulácia teploty s voliteľnou nastavenou teplotou
- ohrev do max. 60 °C
- zber údajov, zobrazenie prevádzkového stavu a výuková funkcia
- manuálne alebo automatizované meranie kriviek prúd-napätie
Správna inštalácia fotovoltických modulov
ET 250 Meranie na solárnom module
S trenažérom ET 250 možno prakticky demonštrovať všetky kľúčové aspekty prevádzky fotovoltaických modulov.
- dva moduly zapojené buď sériovo alebo paralelne
- uhol sklonu modulov individuálne nastaviteľný
- meracia jednotka na zobrazenie relevantných nameraných hodnôt

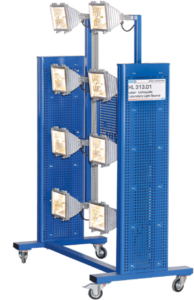

Pre laboratórne experimenty pri rovnomerných svetelných podmienkach odporúčame náš » umelý svetelný zdroj HL 313.01
ET 250.01 Prevádzka fotovoltaických modulov pripojených k sieti
ET 250.01 ako rozširujúci modul pre ET 250 obsahuje praktické komponenty z oblasti fotovoltaiky, ktoré sú potrebné na využitie solárnej elektriny pri pripojení do verejnej siete.
fotovoltické moduly od ET 250
istič a prepäťová ochrana
sieťovo komutovaný menič so sledovaním bodu maximálneho výkonu
moderný obojsmerný elektromer
elektromer vlastnej spotreby
halogénová žiarovka so stmievačom pre experimenty pri meniacej sa elektrickej záťaži
mriežkové napájanie
ET 250.02 Samostatná prevádzka fotovoltaických modulov
ET 250.02 ako rozširujúci modul umožňuje učiť kľúčové aspekty využívania solárnej elektriny v samostatných systémoch.
fotovoltické moduly od ET 250istič a prepäťová ochrana
regulátor nabíjania so sledovaním bodu maximálneho výkonu
olovený gélový akumulátor, bezúdržbovýjednoduchý invertorelektromer vlastnej spotrebyhalogénová žiarovka so stmievačom pre experimenty pri meniacej sa elektrickej záťaži
Skúmanie a simulácia systémov
Prepojené komponenty moderného solárneho elektrického systému s ET 255
Na umožnenie pokročilých experimentov so súčasnými komponentmi z fotovoltaickej praxe ponúka GUNT systém pozostávajúci z koordinovaných experimentálnych komponentov.
- spotreba riadená ponukou a dopytom s meniacou sa dostupnosťou siete
- optimalizovaná vlastná spotreba prostredníctvom využitia skladovania so systémom energetického manažmentu
- prevádzka so skutočnými fotovoltaickými modulmi ET 255.02 alebo fotovoltaickým simulátorom ET 255.01
- integrácia dvoch ovládateľných elektrických spotrebičov ET 255.03
ET 255.01 Fotovoltaický simulátor
Zariadenie ET 255.01 slúži na simuláciu prúdových a napäťových charakteristík fotovoltaického modulu
- programovateľný jednosmerný napájací zdroj s diaľkovým ovládaním
- časovo riadená špecifikácia generačných profilov
ET 255.02 Fotovoltaické moduly
ET 255.02 je určený ako solárny zdroj elektriny a obsahuje štyri fotovoltaické moduly.
- mobilný otočný rám, nastaviteľný uhol sklonu
- meranie osvetlenia a teploty modulu
ET 255 Možnosti prevádzky pre modulárne solárne systémy
Trenažér ET 255 obsahuje zosieťované komponenty solárneho elektrického systému, ako je regulátor nabíjania MPP, akumulátor, sieťový invertor a obojsmerný elektromer, ako aj systém riadenia energie (EMS).
istič a prepäťová ochranaregulátor nabíjania s modulom pre optimalizáciu výkonu (MPP tracker)LiFePO akumulátor so systémom správy batériesieťový invertor pre napájanie do siete a samostatnú prevádzkuobojsmerný elektromer s komunikačným rozhranímpripojenie k sieti
ET 255.03 Spotrebiče v solárnych elektrických systémoch
ET 255.03 obsahuje dva ovládateľné elektrické spotrebiče.
- dva drôtové rúrkové pevné odpory s rôznou spotrebou energie
- systémy energetického manažmentu pre optimalizáciu vlastnej spotreby
- uprednostňovanie elektrických spotrebiteľov
- časovo riadená špecifikácia profilov spotreby
Ovládanie a obsluha
- centrálna komunikačná a riadiaca jednotka (CCU)
- Softvér GUNT používaný ako HMI
- vizualizácia nameraných hodnôt a uloženie
- špecifikácia profilov výroby a spotreby so simulátorom ET 255.01 a spotrebičmi ET 255.03
- schopnosť siete: pozorovanie, získavanie, analyzovanie experimentov na ľubovoľnom počte pracovných staníc so softvérom GUNT prostredníctvom vlastnej siete LAN/WLAN zákazníka
- alternatívne integrovaný dotykový displej pre obsluhu a zobrazenie nameraných hodnôt
Solárne chladenie
ET 256 Chladenie solárnou elektrinou
Experimentálna jednotka ET 256 obsahuje chladiacu komoru, ktorá je chladená typickým kompresným chladiacim okruhom. Ako zvláštnosť je možné prostredníctvom riadiacej jednotky napájať piestový kompresor priamo elektrinou z fotovoltaických modulov ET 250 alebo ET 255.02. Alternatívne môže byť jednotka napájaná cez laboratórny napájací zdroj ET 256.01.
- dlhý čas chladenia vďaka akumulátorom chladu a izolácii
- riadiaca jednotka pre teplotne riadenú prevádzku kompresora
- sieťový softvér GUNT na riadenie a vyrovnávanie energetických tokov
