ET 165 Chladiaci systém s otvoreným kompresorom

ET 165 Chladiaci systém s otvoreným kompresorom

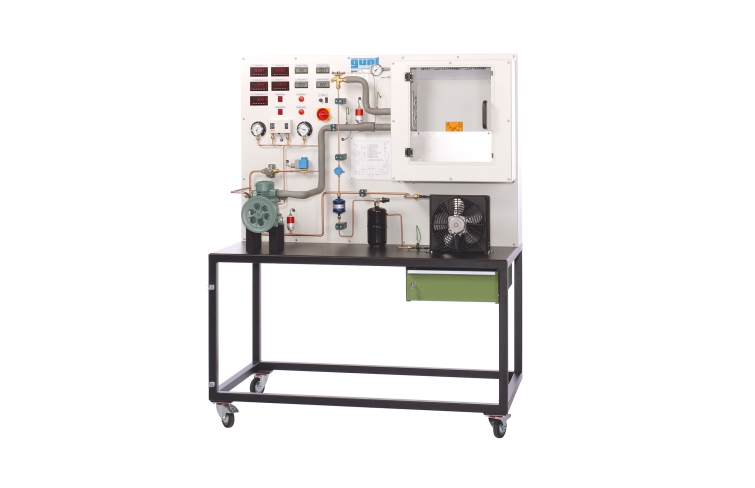

Na obrázku je znázornená podobná jednotka

Na obrázku je znázornená podobná jednotka

  • meranie výkonu na otvorenom kompresore s premenlivou rýchlosťou
  • chladiaca komora s nastaviteľnou chladiacou záťažou
  • časť GUNT FEML ine
  • dynamické zaznamenávanie hmotnostného prietoku chladiva
  • základy chladenia
  • dizajn a komponenty chladiaceho systému
    • otvorený kompresor s pohonom
    • kondenzátor
    • výparník
    • termostatický expanzný ventil
    • tlakový spínač
  • stanovenie dôležitých charakteristických premenných
    • koeficient výkonnosti
    • kapacita kompresora
    • chladiaci výkon
    • pomer kompresie
    • objemová účinnosť
  • znázornenie termodynamického cyklu v log ph diagrame
  • určenie účinnosti kompresora
  • vplyv prietoku kompresora na chladiaci okruh

1 tréner
1 klinový remeň
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

požadovaný

HM 365 Univerzálna hnacia a brzdová jednotka

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
ET 165W Web Access Software

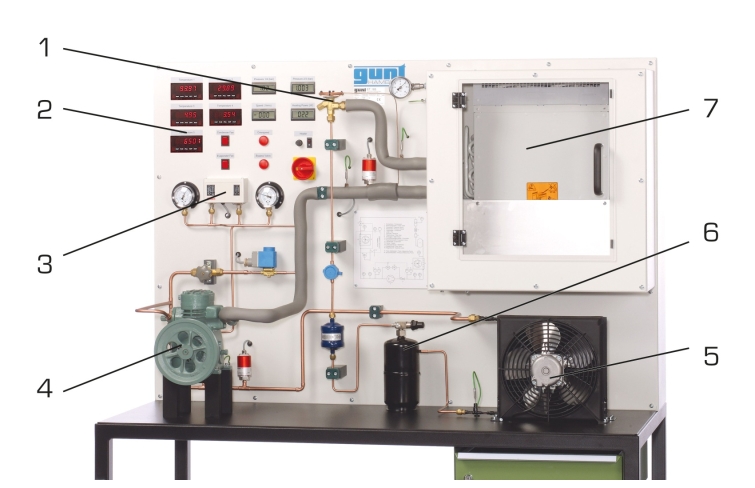

ET 165 umožňuje základné experimenty v oblasti chladenia. Súčasťou trenažéra je uzavretý chladiaci okruh s otvoreným kompresorom, kondenzátor s ventilátorom, termostatický expanzný ventil a výparník v chladiacej komore s priehľadnými dverami. Ventilátor v chladiacej komore zaisťuje rovnomerné rozloženie teploty. Chladiace zaťaženie je simulované nastaviteľným ohrievačom v chladiacej komore.

Pohonná jednotka HM 365 poháňa kompresor cez klinový remeň. Otáčky kompresora sú nastavené na HM 365 . Okruh je vybavený kombinovaným tlakovým spínačom pre výtlačnú a saciu stranu kompresora.

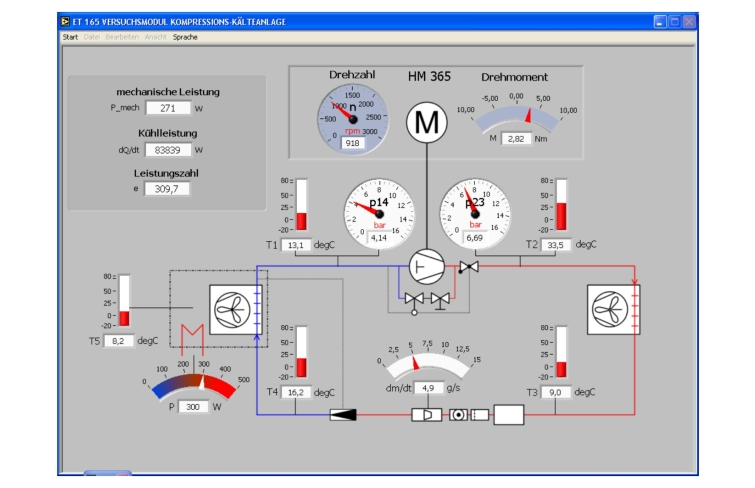

Všetky relevantné namerané hodnoty sú zaznamenávané snímačmi. Digitálne displeje zobrazujú namerané hodnoty. Softvér GUNT poskytuje presné údaje o stave chladiva, ktoré sa používajú na presný výpočet hmotnostného prietoku chladiva. Výpočet teda poskytuje oveľa presnejší výsledok ako meranie pomocou konvenčných metód. Súčasný prenos nameraných hodnôt do softvéru na zaznamenávanie údajov umožňuje pohodlnú analýzu a znázornenie procesu v diagrame log ph. Softvér tiež zobrazuje dôležité charakteristické premenné procesu, ako je chladiaci výkon a koeficient výkonu.

Špecifikácia
  1. prieskum chladiaceho okruhu s kompresorom s reguláciou otáčok

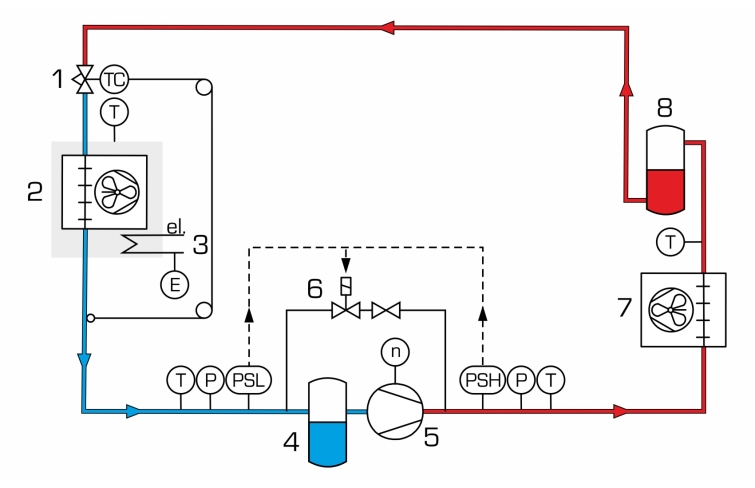

  2. chladiaci okruh s otvoreným kompresorom, kondenzátorom, termostatickým expanzným ventilom a výparníkom v chladiacej komore
  3. chladiaca záťaž v chladiacej komore nastaviteľná pomocou ohrievača
  4. nastavenie pohonu a rýchlosti otvoreného kompresora cez HM 365
  5. kondenzátor a výparník s ventilátorom
  6. tlakový spínač na ochranu kompresora
  7. snímače tlaku, teploty, výkonu a rýchlosti
  8. hmotnostný prietok chladiva presne vypočítaný pomocou softvéru GUNT
  9. Softvér GUNT na zber dát cez USB pod Windows 10
  10. chladivo R513A, GWP : 631
Technické dáta

Otvorte kompresor

  • chladiaci výkon: cca. 965 W (pri rýchlosti: 1450 min -1 a 5/40 °C)

Kondenzátor s prenosovou plochou ventilátora: 2,5 m 2

  • kapacita: cca. 1935W pri teplote vzduchu 25°C (okolitého prostredia) / Δt =15°C

Výparník

  • prestupná plocha: 3,62m 2
  • výkon: 460W pri teplote vzduchu (komora) 3°C / Δ t=13°C

Výkon ohrievača: 500W

Chladivo: R513A

  • GWP : 631
  • objem náplne: 1,7 kg
  • CO 2 -ekvivalent: 1,1t


Meracie rozsahy
  • teplota: 4x -5…105°C, 1x -50…250°C
  • tlak: -1…15bar, -1…24bar
  • rýchlosť: 0…1000 min -1
  • hmotnostný prietok: chladivo, vypočítané 0…17 kg/h
  • výkon: 0…500W

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1470x800x1850 mm
Hmotnosť: cca. 185 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows
