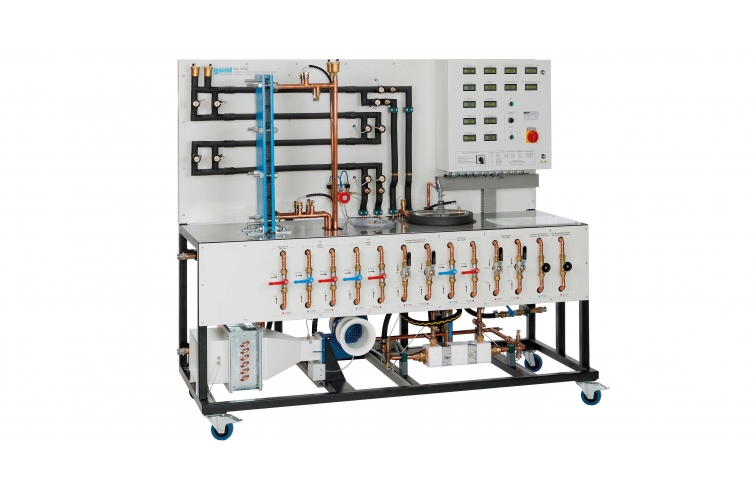

WL 315C Porovnanie rôznych výmenníkov tepla

WL 315C Porovnanie rôznych výmenníkov tepla

  • použitie priemyselných komponentov
  • päť rôznych výmenníkov tepla v porovnaní
  • nastavenie prevádzkových režimov a výber výmenníkov tepla prehľadne usporiadaných na prednom paneli
  • oboznámenie sa s procesmi prenosu tepla
    • prenos tepla
    • vedenie tepla
  • stanovenie súčiniteľa prestupu tepla
  • vytváranie teplotných kriviek pre rôzne výmenníky tepla
    • paralelný tok
    • protiprúd
    • krížový paralelný tok
    • krížový protiprúd
  • porovnanie rôznych výmenníkov tepla medzi sebou
    • doskový výmenník tepla
    • rúrkový výmenník tepla
    • plášťový a rúrkový výmenník tepla
    • rebrovaný rúrkový výmenník tepla
    • miešaná nádrž s dvojitým plášťom a stočenou rúrkou

1 tréner
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér WL 315CW Web Access

Ostatné príslušenstvo
Generátor teplej vody WL 312.10
WL 312.11 Vodný chladič

V praxi sa používajú rôzne typy výmenníkov tepla v závislosti od požiadaviek, aby sa zabezpečil efektívny prenos tepla a zabránilo sa stratám.

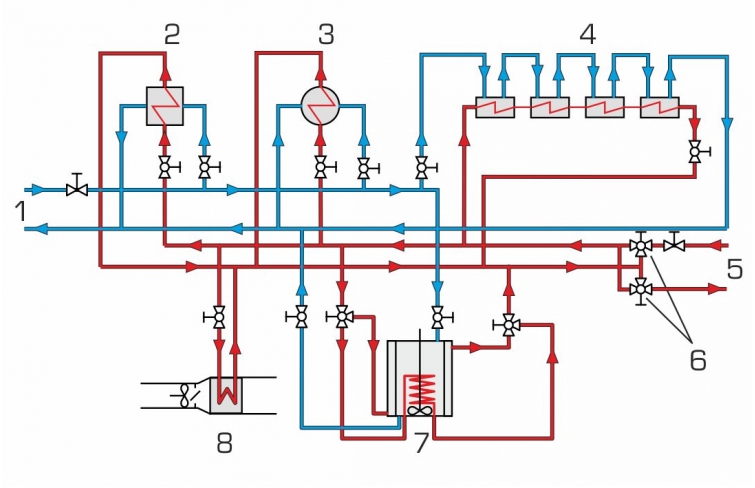

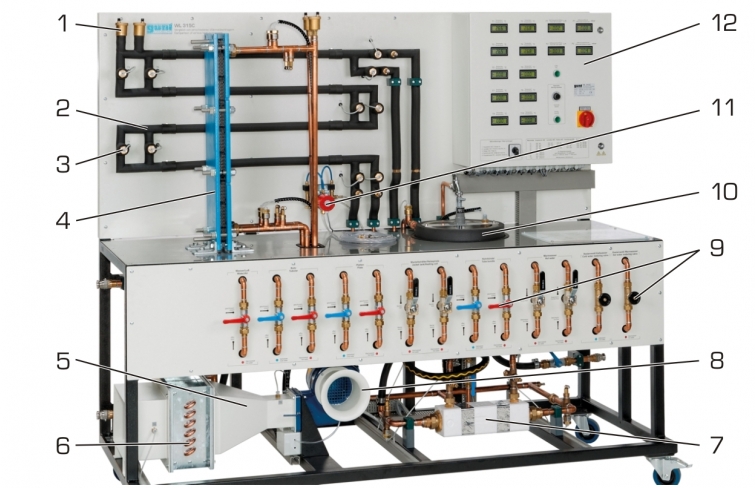

Trenažér WL 315C sa používa na štúdium a porovnanie piatich rôznych výmenníkov tepla. Sú demonštrované paralelné aj protiprúdové operácie s rôznymi teplotnými krivkami.

V doskových, rúrkových a rúrkových výmenníkoch tepla sa teplo prenáša medzi horúcou a studenou vodou v rúrkach alebo medzi doskami. V rebrovanom rúrkovom výmenníku tepla prúdi vzduch okolo rúrok s horúcou vodou v priečnom prúdení.

V miešanej nádrži s dvojitým plášťom a stočenou trubicou je možné naplniť horúcou vodou buď vonkajší plášť, alebo vnútornú stočenú trubicu. Miešací stroj zaisťuje miešanie vody vo vnútri nádrže, aby sa dosiahlo rovnomerné rozloženie tepla.

Objemový prietok vzduchu na štúdium rebrovaného rúrkového výmenníka tepla sa nastavuje pomocou škrtiacej klapky na výstupe ventilátora. Ventily sa používajú na prepínanie medzi paralelným prúdením a protiprúdom. Prietok v okruhu teplej vody alebo studenej vody je možné nastaviť aj pomocou ventilov.

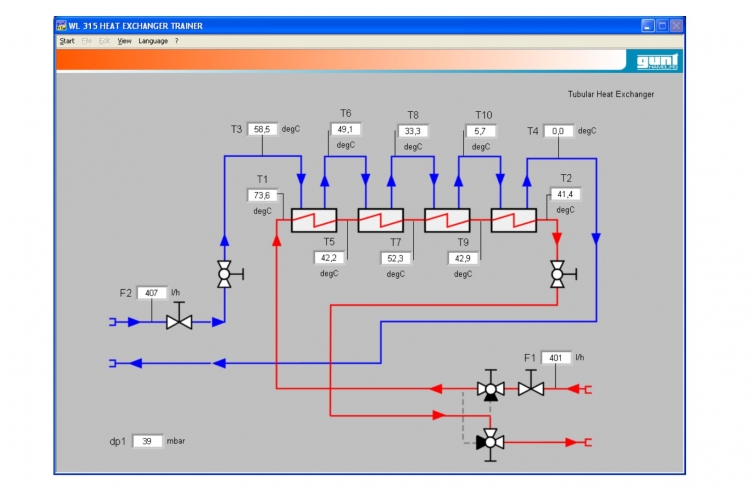

Objemový prietok vzduchu sa meria pevným snímačom diferenčného tlaku. Tlak vody je možné merať v rôznych bodoch pomocou prenosného snímača diferenčného tlaku. Meria sa aj teploty a prietoky. Namerané hodnoty sa čítajú z digitálnych displejov a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.

Teplá a studená voda je dodávaná buď z laboratórnej siete alebo pomocou príslušenstva WL 312.10 teplovodného generátora a WL 312.11 vodného chladiča.

Objednávacie číslo: 060.315C0

Špecifikácia
  1. skúmanie a porovnanie piatich rôznych typov výmenníkov tepla
  2. paralelný alebo protiprúd je možné nastaviť pomocou ventilov
  3. prietok je možné nastaviť pomocou ventilov
  4. elektromagnetický prietokomer na teplú a studenú vodu
  5. prenosný snímač diferenčného tlaku vody
  6. pevný snímač diferenčného tlaku vzduchu na určenie objemového prietoku
  7. digitálne zobrazenie teploty, tlakových rozdielov a prietoku
  8. K dispozícii je generátor teplej vody a chladič vody ( WL 312.10 a WL 312.11 )
  9. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Doskový výmenník tepla, (voda-voda)

  • počet tanierov: 10
  • plocha prenosu tepla: cca. 0,26 m2
  • výkon: 15kW

Rúrkový výmenník tepla (voda-voda)

  • teplovýmenná plocha: 0,1m 2

Plášťový a rúrkový výmenník tepla (voda-voda)

  • výkon: 13kW

Rúrkový výmenník tepla (voda-vzduch)

  • plocha prenosu tepla: cca. 2,8 m 2
  • ventilátor max. prietok: 780 m 3 /h
  • ventilátor max. tlakový rozdiel: 430Pa

Miešaná nádrž s dvojitým plášťom a stočenou trubicou (voda-voda)

  • dvojplášťová plocha prenosu tepla: 0,16m 2
  • teplovýmenná plocha stočenej rúrky: 0,17m 2


Meracie rozsahy
  • Diferenčný tlak:
    • 1x 0…10 mbar (vzduch)
    • 1x 0…1000 mbar (voda)
  • prietok: 2x 0…3m 3 /h
  • teplota: 10x 0…100°C

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 2010x800x1760 mm
Hmotnosť: cca. 250 kg

Vyžaduje sa pre prevádzku

prípojka studenej a teplej vody: 400L/h, odtok
Odporúča sa PC s Windows

Objednávacie číslo: 060.315C0
